เครื่องติดต่อท่อสแตนเลส SCH10S SCH40S SCH80S
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-CTEE-SS-01 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD2-10 for small sizes |

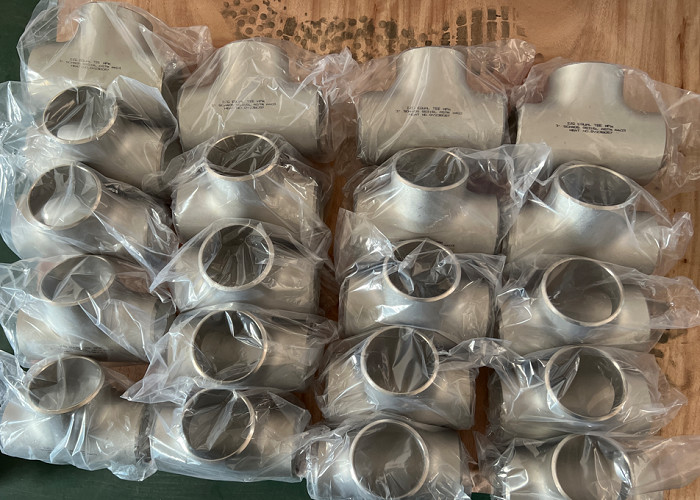

| รายละเอียดการบรรจุ | ถุงพลาสติก + กล่อง + กล่องไม้ชั้น |
| เวลาการส่งมอบ | 5-8 วันสำหรับรายการสต็อก |
| สามารถในการผลิต | 100,000 ชิ้นต่อเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | การเชื่อมต่อ | ก้นเชื่อม BW |
|---|---|---|---|
| ความหนา | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | พื้นที่ | การดอง, โปแลนด์ |
| เน้น | เครื่องติดต่อท่อเหล็กดัดเหล็ก,อุปกรณ์ประกอบท่อเหล็กไร้ขัด SCH10S,SCH80S สแตนเลส cross tee |
||
รายละเอียดสินค้า
SCH10S SCH40S SCH80S อุปกรณ์ติดต่อท่อสแตนเลสสําหรับน้ํามันเคมี

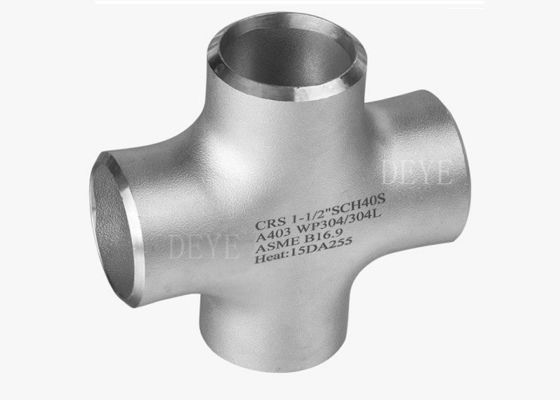

สายท่อสแตนเลส:ใช้ไฟท์ท่อข้าม 4 ทางสําหรับเชื่อมต่อท่อและเปลี่ยนหรือควบคุมการไหลผ่านระบบท่อ.การติดตั้งท่อข้ามอาจทําให้ท่อเครียดเมื่ออุณหภูมิเปลี่ยนแปลงเนื่องจากสี่ทิศทางของพวกเขา เนื่องจากสิ่งนี้, ท่อข้ามโดยทั่วไปไม่ได้ใช้เป็นองค์ประกอบไฮดรอลิกของระบบประปา.
รายละเอียดของรายละเอียดดังต่อไปนี้
| ชื่อสินค้า | ANSI B16.9 BW SS Smsl การติดตั้งท่อที่ไม่มีรอยต่อและเชื่อม |
| ชนิด |
เทรย์เที, เทีย์เทีย์เท่ากัน, เอลโค้ชเรดิวส์ยาว, เอลโค้ชเรดิวส์สั้น, โค้ง 180 องศา, กลับ, ลดเอลโค้ชเรดิวส์, คอนเซนทริก ลด, เอกเซนทริก ลด, ยีเทีย์, |
| ขนาด | 1/2 "-72" DN15-DN1800 |
| ความหนาของผนัง |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100 SCH120,SCH160S,XXS,DIN, SGP ความหนาของ JIS |
| มาตรฐานการออกแบบ | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B1625 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN มาตรฐาน เป็นต้น | |
| รายการวัสดุ | สแตนเลส304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| รุ่นสองแบบ SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| เหล็กคาร์บอน A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8, ST42, ST45, ST52, ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| พื้นที่ | การปั่นกรด, สวย |
| การใช้งาน/การใช้ | ท่อหลอดน้ํายาความดันต่ําและปานกลาง โคตเลอร์ อุตสาหกรรมน้ํามันและก๊าซธรรมชาติ การเจาะ อุตสาหกรรมเคมี อุตสาหกรรมไฟฟ้า การสร้างเรือ อุปกรณ์และท่อหลอดปุ๋ย โครงสร้างน้ํามันเคมีอุตสาหกรรมยา เป็นต้น |
รายการความหนาตาม ANSI B169, MSS SP-44
| ขนาดท่อปกติ DN (ใน) | ขนาดภายนอก D | ความหนาปกติของผนัง (MM) | |||||||||
| Sch5s | Sch10S | Sch10 | Sch40s | Sch40 | Sch80s | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | รางวัล | 1. 24 | รางวัล | 1. 73 | 1. 73 | 2. 41 | 2. 41 | รางวัล | รางวัล | รางวัล |
| 1/4 | 13. 7 | รางวัล | 1. 65 | รางวัล | 2. 24 | 2. 24 | 3. 02 | 3. 02 | รางวัล | รางวัล | รางวัล |
| 3/8 | 17. 1 | รางวัล | 1. 65 | รางวัล | 2. 31 | 2. 31 | 3. 20 | 3. 20 | รางวัล | รางวัล | รางวัล |
| 1/2 | 21. 3 | 1.65 | 2. 11 | รางวัล | 2. 77 | 2. 77 | 3. 73 | 3. 73 | รางวัล | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | รางวัล | 2. 87 | 2. 87 | 3. 91 | 3. 91 | รางวัล | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | รางวัล | 3. 38 | 3. 38 | 4. 55 | 4. 55 | รางวัล | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | รางวัล | 3. 56 | 3. 56 | 4. 85 | 4. 85 | รางวัล | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | รางวัล | 3. 68 | 3. 68 | 5. 08 | 5. 08 | รางวัล | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | รางวัล | 3. 91 | 3. 91 | 5. 54 | 5. 54 | รางวัล | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | รางวัล | 5. 16 | 5. 16 | 7. 01 | 7.01 | รางวัล | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | รางวัล | 5. 49 | 5. 49 | 7. 62 | 7. 62 | รางวัล | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | รางวัล | 5. 74 | 5. 74 | 8. 08 | 8. 08 | รางวัล | รางวัล | รางวัล |
| 4 | 114. 3 | 2. 11 | 3. 05 | รางวัล | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | รางวัล | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | รางวัล | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | รางวัล | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | รางวัล | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | รางวัล | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | รางวัล | 11. 13 | รางวัล | 19. 05 | 27. 79 | 35. 71 | รางวัล |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | รางวัล | 12. 70 | รางวัล | 21. 44 | 30. 96 | 40. 49 | รางวัล |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | รางวัล | 14. 27 | รางวัล | 23. 83 | 34. 96 | 45. 24 | รางวัล |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | รางวัล | 15. 09 | รางวัล | 26. 19 | 38. 10 | 50. 01 | รางวัล |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | รางวัล | รางวัล | รางวัล | 28. 58 | 41. 28 | 53. 98 | รางวัล |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | รางวัล | 17. 48 | รางวัล | 30. 96 | 46. 02 | 59. 54 | รางวัล |
| 26 | 660.4 | รางวัล | รางวัล | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 28 | 711.2 | รางวัล | รางวัล | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 32 | 812. 8 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 34 | 863. 6 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 36 | 914. 4 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 38 | 965.2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 40 | 1016. 0 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 42 | 1066. 8 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 44 | 1117. 6 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 46 | 1168.4 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 48 | 1219. 2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
มิติของเทสตรงและกราส
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | |
| วิ่ง C | การออก, M [หมายเหตุ 1 และ 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1 0160 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1 168 คน0 | 851 | 800 |
| 48 | 12190 | 889 | 838 |
มิติของการลดอัตราการออกอากาศและลดการตัดอากาศ
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ||||
| วิ่ง C | [หมายเหตุ (1) ] | วิ่ง C | [หมายเหตุ (1) ] | ||||||
| วิ่งไป | การออก | วิ่งไป | การออก | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 X 5 X 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 X 5 X 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 X 3 X 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| ขนาด (NPS | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ||||
| วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
วัสดุที่ใช้บ่อยที่สุดสําหรับเครื่องเชื่อมท่อ ss ที่เชื่อมด้วยกระโปรง คือ SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
รายละเอียดของวัสดุตามด้านล่าง
การวิเคราะห์วัสดุ
304/304L (UNS S30400/S30403)
สารประกอบทางเคมี %
| C | Cr | Mn | นี | P | S | ใช่ |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ |
| 0.035 | 180.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 |
ความแข็งแรงในการดึง: ≥ 485 Mpa (70KSI)
ความแข็งแรงของแรงผลิต: ≥170Mpa (25KSPI)
ความยาว ≥ 40%
316/316L (UNS S31600/S31603)
สารประกอบทางเคมี %
| C | Cr | Mn | โม | นี | P | S | ใช่ |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 20.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
ความแข็งแรงในการดึง: ≥ 485 Mpa (70KSI)
ความแข็งแรงของแรงผลิต: ≥170Mpa (25KSPI)
ความยาว ≥ 40%
ขนาดความหนา
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | นี | โม | คู | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / |
0.14-0.2 |
SAF2205 คุณสมบัติทางกลของวัสดุ
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน |
| ความแข็งแรงในการดึง | อุณหภูมิห้อง | ความแข็งแรงของผลผลิต s≥ | 450 Mpa |
| ความแข็งแรงในการดึง h ≥ | 620 Mpa | ||
| ความยาว % > | 25 | ||
| การลดพื้นที่ | / | ||
| ค่าผลกระทบ KV ((J) | อุณหภูมิห้อง | ด้านข้าง | / |
| ความแข็ง Brinell | อุณหภูมิห้อง | ≤ | 290 |
| ความแข็ง Rockwell | อุณหภูมิห้อง | ≥ | / |
เครื่องยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | นี | โม | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 3.0-50 | 0.5 | 0.24-0.32 |
ผลงานทางกล
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน | |
| ความยืดหยุ่น | อุณหภูมิห้อง | ความแข็งแรง | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| ความแข็งแรงในการดึง | Ø≤55 R0.002 ≥ | 800 MPa | ||
| Ø > 55 R0.002≥ | 760 Mpa | |||
| ความยาว A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| ความแข็งของบรีเนล HB | อุณหภูมิห้อง | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
การกําหนดชื่อ: A 403/A 403M ?? 06 ระเบียบมาตรฐานสําหรับอัดแปลงท่อ austenitic เหล็กไร้ขัดเหล็ก
เอกสารอื่น ๆ ที่มีการอ้างอิง
มาตรฐาน ASTM:
A 351/A 351M รายละเอียดสําหรับการโยน, austenitic, สําหรับส่วนที่มีความดัน
A 370 วิธีการทดสอบและนิยามสําหรับการทดสอบกลของผลิตภัณฑ์เหล็ก
A 480/A 480M Specification for General Requirements for Flat-rolled Stainless and Heat-Resistant Steel Plate, Sheet, and Strip ชี้แจงความต้องการทั่วไปสําหรับแผ่นเหล็กไร้ขัดและเหล็กทนความร้อนที่ม้วนเรียบ
A 743/A 743M รายละเอียดสําหรับเหล็ก-โครเมียม, เหล็ก-โครเมียม-นิกเกิล, ทนต่อการกัดกร่อน, สําหรับการใช้งานทั่วไป
A 744/A 744M รายละเอียดสําหรับเครื่องท่อ, เหล็ก-โครเมียม นิเคิล, ทนต่อการกัดกร่อน, สําหรับการใช้งานที่ยาก
A 751 วิธีการทดสอบ, การปฏิบัติ, และคําศัพท์สําหรับการวิเคราะห์ทางเคมีของผลิตภัณฑ์เหล็ก
A 960/A 960M รายละเอียดสําหรับความต้องการร่วมสําหรับอัดแปลงท่อเหล็ก
E 112 วิธีการทดสอบในการกําหนดขนาดเมล็ดอ่อนเฉลี่ย
E 165 วิธีการทดสอบสําหรับการตรวจสอบสารเจาะของของเหลว
มาตรฐาน ASME:
ASME B16.9 อุปกรณ์ประกอบการปั่นเหล็กบัตต์ที่ผลิตในโรงงาน
ASME B16.11 อุปกรณ์ประกอบเหล็กโกหก, การปั่นซ็อตและปลายเส้น
มาตรฐาน MSS: MSS SP-25 ระบบการระบุมาตรฐานสําหรับแวลล์, อะไหล่,
แฟลนเจอร์และสหภาพ
MSS SP-43 แนวปฏิบัติมาตรฐานสําหรับเครื่องเชื่อมเหล็กไร้สแตนเลสขนาดเบา
MSS SP-79 ซอคเก็ต-เวลดช์ เครื่องปรับระดับ
กระบวนการผลิต
1วัตถุดิบ รับและตัด
2. การระบุวัสดุ
3กลมเล็บ, กลมเล็บ, เครื่องลด, กลมเล็บ, กลมเล็บ, กลมเล็บ
4. กระบวนการสับสับของวัสดุ (เอลโก้ welded)
5. การรักษาความร้อนสําหรับ SS
6นัดระเบิดและทําความสะอาด
7การตรวจพื้นที่
8หลังจากเล่ห์
9. ท่อสแตนเลส
FAQ
Q: ลูกค้าขอฟิตผสมบัตต์ใน A105:
ตอบ: วัสดุที่ใช้กันส่วนใหญ่ในสแตนเลสคาร์บอนคือ A234WPB. มันเท่ากับแหลม A105, อย่างไรก็ตามไม่มีสิ่งที่เรียกว่าสแตนเลส A105 หรือ A106
A106 Gr.B เป็นสําหรับเกรดท่อ A234WPB อุปกรณ์ประกอบทําจากท่อ A106GR.B A105 เป็นวัสดุจาก Bar โกงเป็นอุปกรณ์ประกอบความดันสูงหรือ Flange
Q: ลูกค้าต้องการ อะไหล่ปั่นปะทะแบบปกติ:
ตอบ: นี่คือความเข้าใจผิดเช่นกัน เนื่องจากแผ่นขัดมีใน A105 และ A105 N, โดย N หมายถึงปกติ.
อย่างไรก็ตาม, ไม่มีสิ่งที่เรียกว่า A234WPBN. ผู้ผลิตมาตรฐานของพวกเขามาตัวกรองบัตต์สอ
ลูกค้าที่ต้องการ อะไหล่ปั่นปะทะแบบมาตรฐาน ควรขออะไหล่ปะทะ WPL6 ที่มีผลผลิตสูงและถูกมาตรฐานเป็นวิธีการมาตรฐาน
ถาม: ลูกค้าลืมระบุตารางท่อ
A: หม้อปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับเราจะสมมุติว่ากําแพงมาตรฐานถูกขอ.
Q; ลูกค้าลืมระบุการเชื่อมต่อหรือต่อต่อแบบไม่ต่อต่อ
อะไหล่บัตท์เวลด์มีให้เลือกทั้งแบบเชื่อมและแบบไม่มีรอย การเชื่อมแบบบัตท์เวลด์แบบไม่มีรอย เป็นเหล็กคาร์บอนสแตนเลส หรือสแตนเลสที่ทําจากท่อที่ไม่มีรอย และมักจะแพงกว่า
อุปกรณ์ประกอบท่อไร้สายไม่ทั่วไปในขนาดที่ใหญ่กว่า 12 ′′ อุปกรณ์ประกอบท่อที่ผสมผสานทําจากเหล็กคาร์บอนที่ผสมผสาน ERW หรือท่อเหล็กไร้oxideพวกเขามีในขนาด 1⁄2 ′′ ถึง 72 ′′ และมีราคาที่คุ้มค่ากว่าฟิตติ้งไร้รอย.
คําถาม: แพร่รัศมีสั้น (SR) หรือ แพร่รัศมียาว (LR) หมายถึงอะไร?
ตอบ: คุณมักจะได้ยิน SR45 เอลโค้ทหรือ LR45 เอลโค้ท. 45 หรือ 90 อ้างอิงถึงมุมของโค้งสําหรับการปรับ buttweld เพื่อเปลี่ยนทิศทางของการไหล.
กระดูกยาวระยะยาว (LR 90 Elbow หรือ LR 45 elbow) จะมีความโค้งของท่อที่จะเป็น 1.5 เท่าของขนาดของท่อ ดังนั้น LR 90 ขนาด 6 นิ้วมีรัศมีโค้งที่ 1.5 x ขนาดท่อชื่อเสียง
กระดูกเอลโค้กรัศมีสั้น (SR45 หรือ SR90) มีความโค้งของท่อที่เท่ากับขนาดของเครื่องติดตั้ง ดังนั้น 6 ′′ SR 45 มีรัศมีโค้งที่ 6 ′′ ขนาดท่อชื่อเสียง
คําถาม: การติดต่อท่อ 3R หรือ 3D คืออะไร?
ตอบ: อย่างแรก คําว่า 3R หรือ 3D ใช้กันในแง่เดียวกัน คอบล็อคบัตท์เวลด์ 3R มีรัศมีโค้งเท่ากับ 3 เท่าของขนาดท่อชื่อเสียง คอบล็อค 3R เท่ากับ คอบล็อค 3D
แนะนำผลิตภัณฑ์
