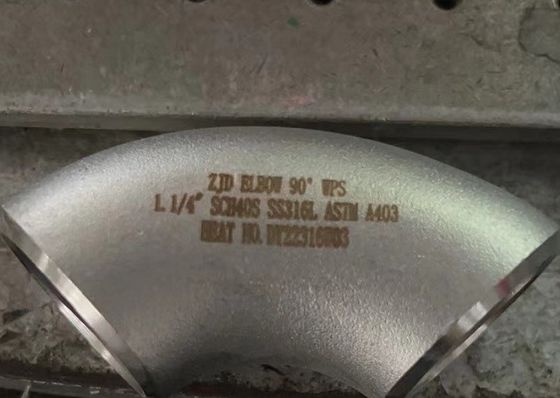

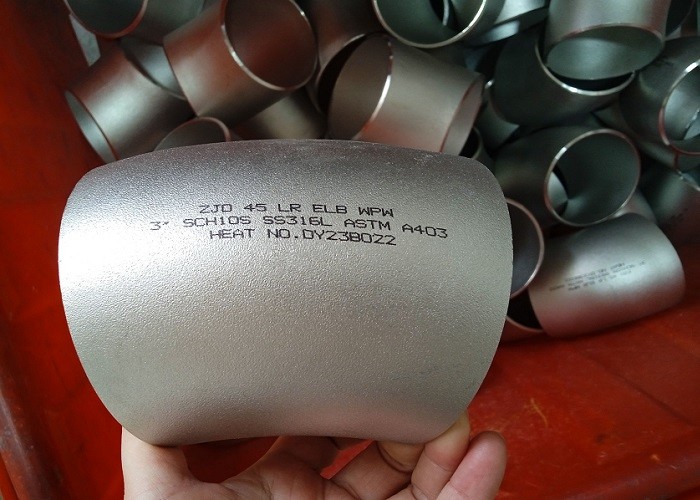

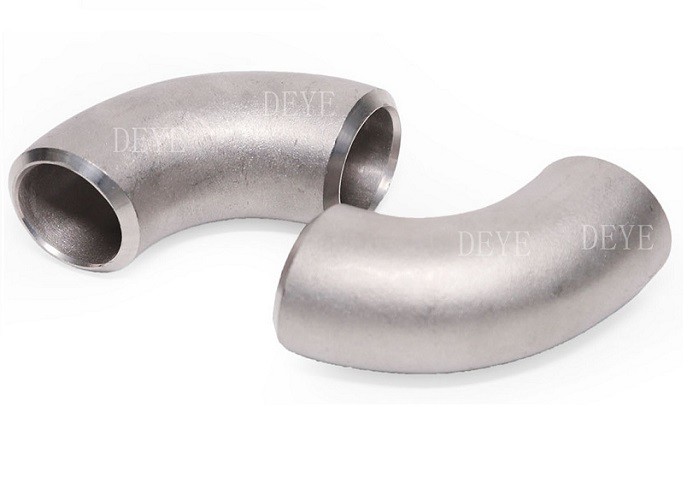

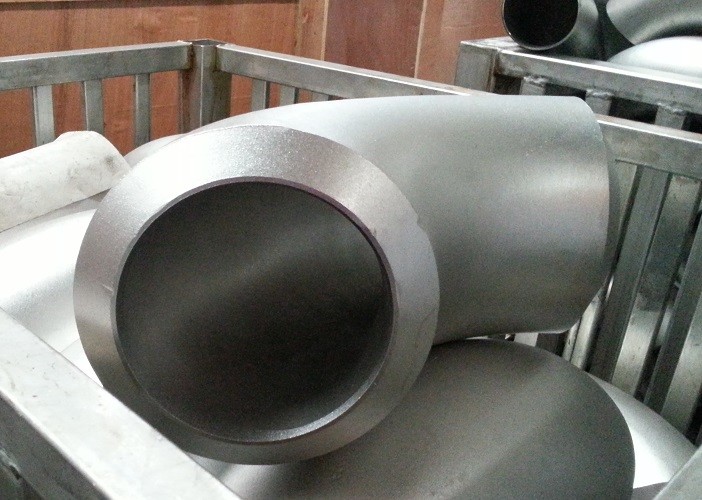

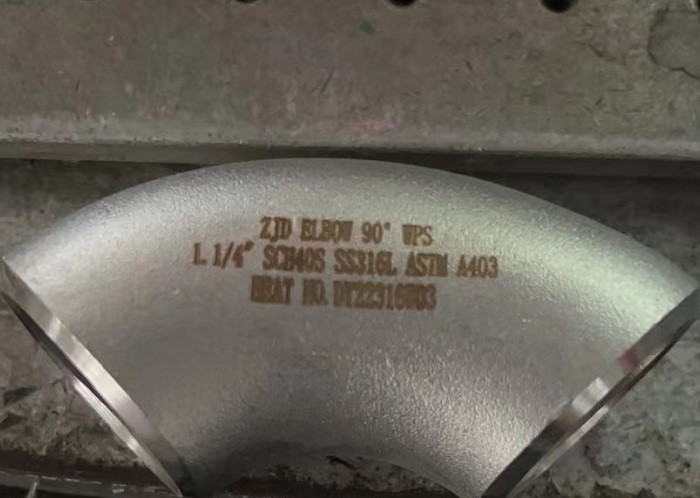

UNS31803 อุปกรณ์ประกอบท่อแบบสองแบบจากสแตนเลส สําหรับเครื่องเคมีและน้ําทะเล
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001: 2015 |
| หมายเลขรุ่น | PF-EL-S-01 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD 2-100 dollars for SS36L Elbow |
| รายละเอียดการบรรจุ | กล่องไม้, พาเลท, กล่อง |
| เวลาการส่งมอบ | 10 วันทำงาน |
| สามารถในการผลิต | 25 ตันเป็นเวลาหนึ่งเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | การเชื่อมต่อ | ก้นเชื่อม BW |
|---|---|---|---|
| ความหนา | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | พื้นที่ | การดอง, โปแลนด์ |
| เน้น | UNS31803 อุปกรณ์ติดต่อท่อแบบสองแบบ,เครื่องเชื่อมต่อท่อสองแบบเคมี,Sch160s อุปกรณ์เสริมเหล็กแบบ duplex |
||
รายละเอียดสินค้า
สแตนเลส ท่อเหล็ก:ชุดปรับท่อดังกล่าวถูกใช้ในการเปลี่ยนทิศทางของการไหลเวียน. คอเข็มขัด พวกเขามีอยู่หลัก ๆ ในสองประเภทมาตรฐาน - มุม 90 และ 45 องศาเนื่องจากความต้องการสูงของพวกเขาในระบบประปากลม 90 องศา ใช้เป็นหลักในการเชื่อมต่อหลอดสูบกับปั๊มน้ํา, วาล์วและระบายน้ําชั้น, ในขณะที่ 45 องศาเอลโค้กส่วนใหญ่ใช้ในสถานที่อุปกรณ์ประปา, อิเล็กทรอนิกส์และเคมีเครือข่ายท่ออุตสาหกรรม, อาหาร, ท่อปรับอากาศ,การผลิตสวน, การเกษตร และอุปกรณ์พลังแสงอาทิตย์
ข้อมูลสินค้า/รายละเอียด:
| ชื่อสินค้า | การปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊ม |
| ชนิด |
LR เอลโบว์ SR เอลโบว์ 180 องศา กลับ, บิด, ลด Eblow, สเตรทเที, เทียบเทียมเที, Y เที เครื่องลดความร้อน เครื่องลดความร้อน ecc หมวก, ปลายสตับ, |
| ขนาด | 1/2 นิ้ว 72 นิ้ว |
| ความหนาของผนัง | SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120,,SCH160S,XXS,DIN, SGP ความหนาของ JIS |
| มาตรฐาน | ASTMA312, WP403 A234WPB A420, ANSI B16.9/B16.28/B16.25 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN มาตรฐาน เป็นต้น | |
| วัสดุ | สแตนเลส304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| รุ่นยี่ห้อ SS 2507, DSS2205, UNS31803 UNS32750 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404 | |
| เหล็กคาร์บอนA234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8, ST42, ST45, ST52, ST524 | |
| STPG38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| พื้นที่ | การบดทราย, การบดกรด, การเคลือบ |
ลักษณะ / คุณสมบัติ
• หม้อปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับ
• อุปกรณ์ติดต่อบัตท์เวลด์มีหลายรูปแบบ (เอลบิว, ที, ลด, สี่กราฟ, หมวก, ปลายสตับ), คุณภาพของวัสดุ (คาร์บอน, คาร์บอนที่มีผลิตสูง, สังกะสีต่ํา, สแตนเลส, ดับเพล็กซ์ และสังกะสีนิเคิล),
และขนาด (จาก 2 ถึง 24 นิ้วในแบบไร้รอยต่อหรือผสมผสาน, 26 "-72" ในแบบผสมผสาน)
• รายละเอียดหลักสําหรับอัดสลัด buttweld คือ ASME B16.9 (อัดสลัดคาร์บอนและสหรัฐ) และ MSS SP 43 (ที่บูรณาการ ASME B16.9 สําหรับสแตนเลส, duplex และสหรัฐนีเคิล BW อัดสลัด)
• อุปกรณ์เชื่อมท่อบัตต์ถูกขายเป็น SCH105S, SCH10S, SCH20S, SCH40S, STD, SCH40, SCH80S, SCH80, SCH160S, XXS
• การเชื่อมต่อสลัดสลัดสลัดสลัดสลัดสลัดสลัดสลัดสลัด
• วัสดุทั่วไปสําหรับฟิตแวทบัตท์คือ A234 WPB, เหล็กคาร์บอนความสามารถสูง, เหล็กไร้สแตนเลส 304 และ 316 และเหล็กเหล็กไนเคิล
• อุปกรณ์เชื่อมท่อในเหล็กคาร์บอนและเหล็กไร้ขัดเป็นองค์ประกอบเชื่อมที่ทําให้การประกอบของวาล์ว, ท่อและอุปกรณ์ในระบบท่อเป็นไปได้
เทคโนโลยี ใบข้อมูลเทคนิค
รายการความหนาสําหรับอุปกรณ์ติดต่อท่อ ANSI B169
หน่วย: มม
|
ท่อ ขนาด DN (ใน) |
ไดเมเตอร์ภายนอก | ความหนาของผนังปกติ | |||||||||||||||
| Sch5s | Sch10S | Sch20 | Sch30 | Sch40s | โรค STD | Sch40 | Sch60 | Sch80s | XS | Sch80 | Sch100 | Schl20 | Schl40 | Sch160 | XXS | ||
| 1/8 | 10. 3 | รางวัล | 1. 24 | รางวัล | รางวัล | 1. 73 | 1. 73 | 1. 73 | รางวัล | 2. 41 | 2. 41 | 2. 41 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 1/4 | 13. 7 | รางวัล | 1. 65 | รางวัล | รางวัล | 2. 24 | 2. 24 | 2. 24 | รางวัล | 3. 02 | 3. 02 | 3. 02 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 3/8 | 17. 1 | รางวัล | 1. 65 | รางวัล | รางวัล | 2. 31 | 2. 31 | 2. 31 | รางวัล | 3. 20 | 3. 20 | 3. 20 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 1/2 | 21. 3 | 1.65 | 2. 11 | รางวัล | รางวัล | 2. 77 | 2. 77 | 2. 77 | รางวัล | 3. 73 | 3. 73 | 3. 73 | รางวัล | รางวัล | รางวัล | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | รางวัล | รางวัล | 2. 87 | 2. 87 | 2. 87 | รางวัล | 3. 91 | 3. 91 | 3. 91 | รางวัล | รางวัล | รางวัล | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | รางวัล | รางวัล | 3. 38 | 3. 38 | 3. 38 | รางวัล | 4. 55 | 4. 55 | 4. 55 | รางวัล | รางวัล | รางวัล | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | รางวัล | รางวัล | 3. 56 | 3. 56 | 3. 56 | รางวัล | 4. 85 | 4. 85 | 4. 85 | รางวัล | รางวัล | รางวัล | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | รางวัล | รางวัล | 3. 68 | 3. 68 | 3. 68 | รางวัล | 5. 08 | 5. 08 | 5. 08 | รางวัล | รางวัล | รางวัล | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | รางวัล | รางวัล | 3. 91 | 3. 91 | 3. 91 | รางวัล | 5. 54 | 5. 54 | 5. 54 | รางวัล | รางวัล | รางวัล | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | รางวัล | รางวัล | 5. 16 | 5. 16 | 5. 16 | รางวัล | 7. 01 | 7. 01 | 7.01 | รางวัล | รางวัล | รางวัล | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | รางวัล | รางวัล | 5. 49 | 5. 49 | 5. 49 | รางวัล | 7. 62 | 7. 62 | 7. 62 | รางวัล | รางวัล | รางวัล | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | รางวัล | รางวัล | 5. 74 | 5. 74 | 5. 74 | รางวัล | 8. 08 | 8. 08 | 8. 08 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 4 | 114. 3 | 2. 11 | 3. 05 | รางวัล | รางวัล | 6. 02 | 6.02 | 6. 02 | รางวัล | 8. 56 | 8. 56 | 8. 56 | รางวัล | 11. 13 | รางวัล | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | รางวัล | รางวัล | 6. 55 | 6. 55 | 6. 55 | รางวัล | 9. 53 | 9. 53 | 9. 53 | รางวัล | 12. 70 | รางวัล | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | รางวัล | รางวัล | 7. 11 | 7. 11 | 7. 11 | รางวัล | 10. 97 | 10. 97 | 10. 97 | รางวัล | 14. 27 | รางวัล | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 20. 62 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | 6. 35 | 7. 80 | 9. 27 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 12. 70 | 15. 09 | 18. 26 | 21. 44 | 25. 40 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | 6. 35 | 8. 38 | 9. 53 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 12. 70 | 17. 48 | 21. 44 | 25. 40 | 28. 58 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 7. 92 | 9. 53 | รางวัล | 9. 53 | 11. 13 | 15. 09 | รางวัล | 12. 70 | 19. 05 | 23. 83 | 27. 79 | 31. 75 | 35. 71 | รางวัล |
| 16 | 406. 4 | 4. 19 | 4. 78 | 7. 92 | 9. 53 | รางวัล | 9. 53 | 12. 70 | 16. 66 | รางวัล | 12. 70 | 21. 44 | 26. 19 | 30. 96 | 36. 53 | 40. 49 | รางวัล |
| 18 | 457. 2 | 4. 19 | 4. 78 | 7. 92 | 11. 13 | รางวัล | 9. 53 | 14. 27 | 19. 05 | รางวัล | 12. 70 | 23. 83 | 29. 36 | 34. 96 | 39. 67 | 45. 24 | รางวัล |
| 20 | 508. 0 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | รางวัล | 9. 53 | 15. 09 | 20. 62 | รางวัล | 12. 70 | 26. 19 | 32. 54 | 38. 10 | 44. 45 | 50. 01 | รางวัล |
| 22 | 558. 8 | 4. 78 | 5. 54 | 9. 53 | 12. 70 | รางวัล | 9. 53 | รางวัล | 22. 23 | รางวัล | 12. 70 | 28. 58 | 34. 93 | 41. 28 | 47. 63 | 53. 98 | รางวัล |
| 24 | 609. 6 | 5. 54 | 6. 35 | 9. 53 | 14. 27 | รางวัล | 9. 53 | 17. 48 | 24. 61 | รางวัล | 12. 70 | 30. 96 | 38. 89 | 46. 02 | 52. 37 | 59. 54 | รางวัล |
| 26 | 660.4 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 28 | 711.2 | รางวัล | รางวัล | 12. 70 | 15. 88 | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 30 | 762. 0 | 6. 35 | 7. 92 | 12. 70 | 15. 88 | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 32 | 812. 8 | รางวัล | รางวัล | 12. 70 | 15. 88 | รางวัล | 9. 53 | 17. 48 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 34 | 863. 6 | รางวัล | รางวัล | 12. 70 | 15. 88 | รางวัล | 9. 53 | 17. 48 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 36 | 914. 4 | รางวัล | รางวัล | 12. 70 | 15. 88 | รางวัล | 9. 53 | 17. 48 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 38 | 965.2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 40 | 1016. 0 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 42 | 1066. 8 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 44 | 1117. 6 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 46 | 1168.4 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 48 | 1219. 2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
ตารางที่ 1 ขนาดของเข็มขัดรัศมียาว
หมายเหตุทั่วไป: ขนาดทั้งหมดเป็นมิลลิเมตร
| ขนาดท่อปกติ (NPS) | กว้างภายนอกที่เบเวล | 90 องศาเอลโก้, A | 45 องศา |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1 0160 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168 คน0 | 1 753 | 727 |
| 48 | 12190 | 1 829 | 759 |
ตารางที่ 2 ขนาดของเข็มขัดลดระยะยาว
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์-ทู-เอ็นด์, A | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์-ทู-เอ็นด์, A | ||
| ปลายใหญ่ | ปลายเล็ก | ปลายใหญ่ | ปลายเล็ก | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2 นิ้ว | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2 นิ้ว | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3-1/2 นิ้ว | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3-1/2 นิ้ว | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3-1/2 นิ้ว | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 X 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 X 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | ・. ・ |
ตารางที่ 3 มิติของรัศมียาว กลับตารางที่ 4 มิติของรัศมีสั้น
| ขนาดท่อชื่อ นปส | กว้างภายนอกที่เบเวล | ศูนย์ต่อศูนย์ | ย้อนหลัง | ขนาดท่อชื่อ | กว้างภายนอกที่เบเวล | จากศูนย์ไปสู่ปลาย |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
ตารางที่ 5 มิติของรัศมีสั้น 180 องศา กลับตารางที่ 6 มิติของ 3 มิติ
| ขนาดท่อชื่อ | กว้างภายนอก | ศูนย์ต่อศูนย์ | ย้อนหลัง | ขนาดท่อ | กว้างภายนอก | 90 องศา | 45 องศา |
| (NPS) | 0 | K | (NPS) | ที่ Bevel | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2-1/2 นิ้ว | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2 นิ้ว | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| ข้อสังเกตทั่วไป: ขนาดทั้งหมดเป็นมิลลิเมตร | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | 7: 00 น.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1 0160 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1 168 คน0 | 3 505 | 1 453 | ||||
| 48 | 12190 | 3 658 | 1 516 | ||||
กระบวนการผลิต
1วัตถุดิบ รับและตัด
2.การระบุวัตถุ
3กลมเล็บ, กลมเล็บ, เครื่องลด, กลมเล็บ, กลมเล็บ, กลมเล็บ
4. กระบวนการสับสับของวัสดุ (เอลโก้ welded)
5. การรักษาความร้อนสําหรับ SS
6นัดระเบิดและทําความสะอาด
7การตรวจพื้นที่
8หลังจากเล่ห์
9. ท่อสแตนเลส
การใช้งาน/การใช้
ท่อหลอดน้ํายาความดันต่ําและปานกลาง โคตเลอร์ อุตสาหกรรมน้ํามันและก๊าซธรรมชาติ การเจาะ อุตสาหกรรมเคมี อุตสาหกรรมไฟฟ้า การสร้างเรือ อุปกรณ์และท่อหลอดปุ๋ย โครงสร้างน้ํามันเคมีอุตสาหกรรมยา เป็นต้น
FAQ/ คําถามและคําตอบจากลูกค้า
Q:ลูกค้าขอเครื่องเชื่อมปูนใน A105:
A: วัสดุที่ใช้กันส่วนใหญ่ในสแตนเลสคาร์บอนคือ A234WPB. มันเท่ากับแหลม A105, อย่างไรก็ตามไม่มีสิ่งที่เรียกว่าสแตนเลส A105 หรือ A106. A106 Gr.B สําหรับเกรดท่ออะไหล่ A234WPB ผลิตจาก A106GR.B ท่อ. A105 เป็นวัสดุจาก Bar โกงเป็น Fittings ความดันสูงหรือ Flange
Q: ลูกค้าต้องการ ราคาธรรมดา อะไหล่ผสมผสาน
A:นี่คือความเข้าใจผิดเช่นกัน เนื่องจากแผ่นขัดมีใน A105 และ A105 N ซึ่ง N หมายถึงปกติ
อย่างไรก็ตาม, ไม่มีสิ่งที่เรียกว่า A234WPBN. ผู้ผลิตมาตรฐานของพวกเขามาตัวกรองบัตต์สอ
ลูกค้าที่ต้องการ อะไหล่ปั่นปะทะแบบมาตรฐาน ควรขออะไหล่ปะทะ WPL6 ที่มีผลผลิตสูงและถูกมาตรฐานเป็นวิธีการมาตรฐาน
Q:ลูกค้าลืมระบุตารางท่อ
A:อะไหล่บัตท์เวลด์ถูกขายตามขนาดของท่อ แต่แผนการท่อต้องถูกระบุเพื่อให้ตรงกับไอดีของอะไหล่กับไอดีของท่อเราจะสมมุติว่ากําแพงมาตรฐานถูกขอ.
Q:ลูกค้าลืมระบุการเชื่อมต่อแบบผสมผสาน หรือแบบผสมผสานแบบผสมผสานแบบผสมผสาน
A:อะไหล่บัตท์เวลด์มีให้เลือกทั้งแบบเชื่อมและแบบไม่มีรอย การเชื่อมแบบบัตท์เวลด์แบบไม่มีรอย เป็นเหล็กคาร์บอนสแตนเลส หรือสแตนเลสที่ทําจากท่อที่ไม่มีรอย และมักจะแพงกว่า
อุปกรณ์ประกอบท่อไร้สายไม่ทั่วไปในขนาดที่ใหญ่กว่า 12 ′′ อุปกรณ์ประกอบท่อที่ผสมผสานทําจากเหล็กคาร์บอนที่ผสมผสาน ERW หรือท่อเหล็กไร้oxideพวกเขามีในขนาด 1⁄2 ′′ ถึง 72 ′′ และมีราคาที่คุ้มค่ากว่าฟิตติ้งไร้รอย.
Q:แปลว่าอะไรกันว่า Short Radius (SR) หรือ Long Radius (LR)
A:คุณมักจะได้ยิน SR45 กลม หรือ LR45 กลม. 45 หรือ 90 หมายถึงมุมของโค้งสําหรับการปรับ buttweld เพื่อเปลี่ยนทิศทางของการไหล.
กระดูกยาวระยะยาว (LR 90 Elbow หรือ LR 45 elbow) จะมีความโค้งของท่อที่จะเป็น 1.5 เท่าของขนาดของท่อ ดังนั้น LR 90 ขนาด 6 นิ้วมีรัศมีโค้งที่ 1.5 x ขนาดท่อชื่อเสียง
กระดูกเอลโค้กรัศมีสั้น (SR45 หรือ SR90) มีความโค้งของท่อที่เท่ากับขนาดของเครื่องติดตั้ง ดังนั้น 6 ′′ SR 45 มีรัศมีโค้งที่ 6 ′′ ขนาดท่อชื่อเสียง
Q:การติดต่อท่อ 3R หรือ 3D คืออะไร?
A:อันดับแรก คําว่า 3R หรือ 3D ใช้กันในแง่เดียวกัน คอบล็อดบัตท์เวลด์ 3R มีรัศมีโค้งที่ 3 เท่าของขนาดท่อชื่อเสียง คอบล็อด 3R เท่ากับ คอบล็อด 3D
งาน ของ เรา
1การสนับสนุนทางเทคนิค
2การควบคุมคุณภาพของวัสดุแท้
3การตรวจสอบระหว่างการผลิต
4การทดสอบสุดท้ายรวมทั้งพื้นผิว, ขนาด, PT Test, RT Test, Ultrasonic Test
5. รายงานการทดสอบทุกครั้ง
4งวดส่งที่ยืดหยุ่น EXW FOB CIF CFR DDP DDU
5วิธีการชําระเงินแบบยืดหยุ่น: LC. TT. DP
6แพ็คเกจที่กําหนดเอง รวมโลโก้ ขนาดกระเป๋า
7. การรับประกันคุณภาพ 18 เดือน
9. แทนโดยอากาศฟรีถ้ามีข้อผิดพลาด
10. 24 ชั่วโมง เพื่อตอบสนองคําถามของคุณ
แนะนำผลิตภัณฑ์
