สีเหล็กไร้ขัด SS316 สีเหล็กไร้ขัด สีเหล็กไร้ขัด
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-TEE-SS-06 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD2-10 for small sizes |
| รายละเอียดการบรรจุ | ถุงพลาสติก + กล่อง + กล่องไม้ชั้น |
| เวลาการส่งมอบ | 5-8 วันสำหรับรายการสต็อก |
| สามารถในการผลิต | 100,000 ชิ้นต่อเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| วัสดุ | SS316/SS316L, SS304/SS304L, SS321, UNS31803, UNS32750 | การเชื่อมต่อ | ก้นเชื่อม BW |
|---|---|---|---|
| ความหนา | Sch5s, sch10s, sch40s, sch80s, sch160s, xs, xxs | พื้นที่ | การดอง, โปแลนด์ |
| เน้น | Sch5s อุปกรณ์ประกอบท่อเหล็กดัดเหล็ก,SS316 อุปกรณ์ประกอบท่อเหล็กไร้ขัด,Sch10s เหล็กไร้ขัดเทียม tee |
||
รายละเอียดสินค้า

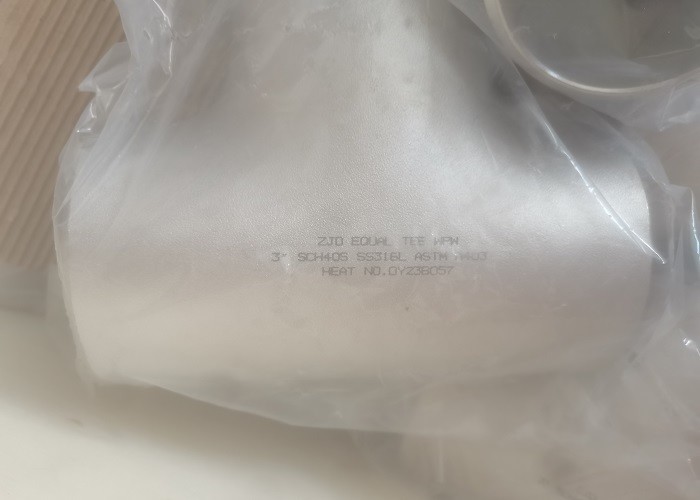

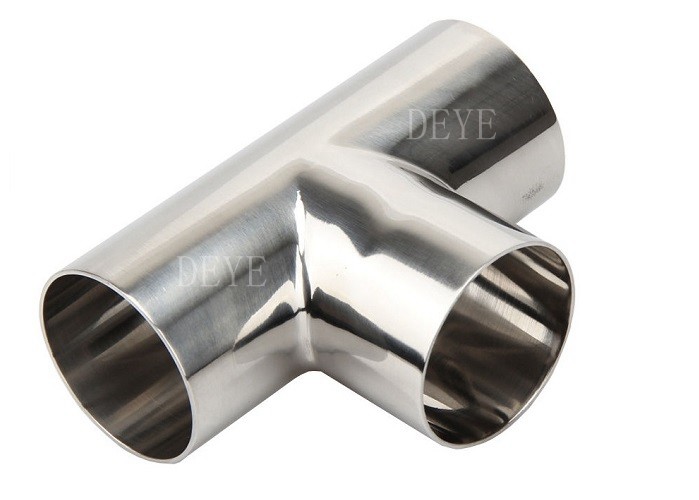

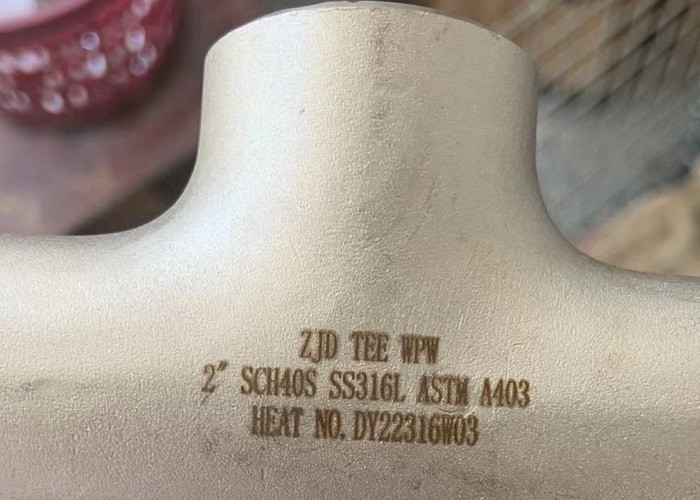

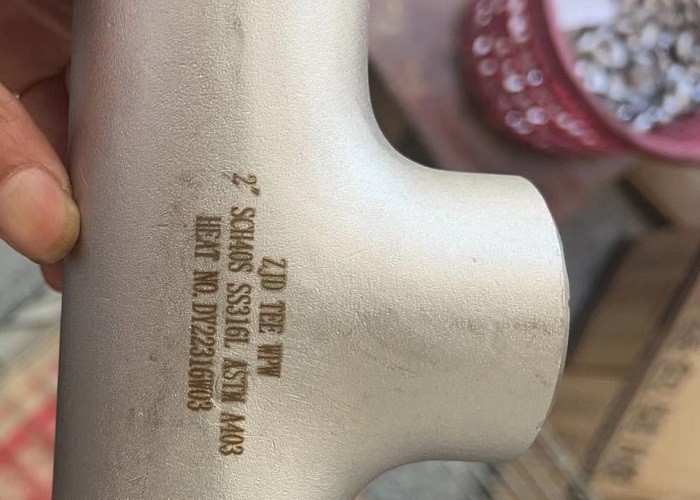

สวย SS316 สแตนเลสท่อรองเทียม Tee สําหรับสุขภาพ
คําแนะนําสั้น ๆ
ชุดเทียสแตนเลสเลสเลสเลส:ผิวของท่อเหล็กไร้ขัดเคลือบมีความเรียบเรียบ ไม่มีสิ่งสกปรก, หุบทราย, สะสมที่เปิดเผย, และไม่มีอุปสรรคความต้านทาน เหมาะสําหรับอุตสาหกรรมอาหาร, การตกแต่งอาคาร,อุตสาหกรรมเคมี, อุตสาหกรรมรถยนต์, อุปกรณ์การแพทย์, และสินค้าครัวเรือน
รายละเอียดของรายละเอียดดังต่อไปนี้
| ชื่อสินค้า | ANSI B16.9 BW SS การปรับปรุงท่อที่ไม่มีรอยต่อและเชื่อมสําหรับอุตสาหกรรมอาหารและสุขภาพดี |
| ชนิด |
เทรย์เที, เทีย์เทีย์เท่ากัน, เอลโค้ชเรดิวส์ยาว, เอลโค้ชเรดิวส์สั้น, โค้ง 180 องศา, กลับ, ลดเอลโค้ชเรดิวส์, คอนเซนทริก ลด, เอกเซนทริก ลด, ยีเทีย์, |
| ขนาด | 1/2 "-72" DN15-DN1800 |
| ความหนาของผนัง |
SCH5S,SCH10s,SCH20S,SCH30,STD,SCH40S,SCH60,XS,SCH80S,SCH100,SCH120 ความหนาของ SCH160S,XXS,DIN,SGP JIS |
| มาตรฐานการออกแบบ | ASTMA312, ASTM A403WP, A234WPB A420, ANSI B16.9/B16.28/B1625 |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN มาตรฐาน เป็นต้น | |
| รายการวัสดุ | สแตนเลส304, 304L, 304H, 316, 316L, 316H, 310, SS321, SS321H, 347, 347H, 904L |
| รุ่นสองแบบ SS 2507, DSS2205, UNS31803 UNS32750, UNS32760 | |
| 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| เหล็กคาร์บอน A234 WPB, WP5, WP9, WP11, WP22, A420WPL6, A420WPL8 | |
| ST370ST358ST372ST35.4/8, ST42, ST45, ST52, ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| พื้นที่ | การปั่นกรด, สวย |
| การใช้งาน/การใช้ | ท่อหลอดน้ํายาความดันต่ําและปานกลาง โคตเลอร์ อุตสาหกรรมน้ํามันและก๊าซธรรมชาติ การเจาะ อุตสาหกรรมเคมี อุตสาหกรรมไฟฟ้า การสร้างเรือ อุปกรณ์และท่อหลอดปุ๋ย โครงสร้างน้ํามันเคมีอุตสาหกรรมยา เป็นต้น |
รายการความหนาตาม ANSI B169, MSS SP-44
| ขนาดท่อปกติ DN (ใน) | ขนาดภายนอก D | ความหนาปกติของผนัง (MM) | |||||||||
| Sch5s | Sch10S | Sch10 | Sch40s | Sch40 | Sch80s | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | รางวัล | 1. 24 | รางวัล | 1. 73 | 1. 73 | 2. 41 | 2. 41 | รางวัล | รางวัล | รางวัล |
| 1/4 | 13. 7 | รางวัล | 1. 65 | รางวัล | 2. 24 | 2. 24 | 3. 02 | 3. 02 | รางวัล | รางวัล | รางวัล |
| 3/8 | 17. 1 | รางวัล | 1. 65 | รางวัล | 2. 31 | 2. 31 | 3. 20 | 3. 20 | รางวัล | รางวัล | รางวัล |
| 1/2 | 21. 3 | 1.65 | 2. 11 | รางวัล | 2. 77 | 2. 77 | 3. 73 | 3. 73 | รางวัล | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | 1.65 | 2. 11 | รางวัล | 2. 87 | 2. 87 | 3. 91 | 3. 91 | รางวัล | 5. 56 | 7. 82 |
| 1 | 33.4 | 1. 65 | 2. 77 | รางวัล | 3. 38 | 3. 38 | 4. 55 | 4. 55 | รางวัล | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | 1.65 | 2. 77 | รางวัล | 3. 56 | 3. 56 | 4. 85 | 4. 85 | รางวัล | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | 1.65 | 2. 77 | รางวัล | 3. 68 | 3. 68 | 5. 08 | 5. 08 | รางวัล | 7. 14 | 10. 15 |
| 2 | 60. 3 | 1. 65 | 2. 77 | รางวัล | 3. 91 | 3. 91 | 5. 54 | 5. 54 | รางวัล | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | 2. 11 | 3. 05 | รางวัล | 5. 16 | 5. 16 | 7. 01 | 7.01 | รางวัล | 9. 53 | 14. 02 |
| 3 | 88. 9 | 2. 11 | 3. 05 | รางวัล | 5. 49 | 5. 49 | 7. 62 | 7. 62 | รางวัล | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | 2. 11 | 3. 05 | รางวัล | 5. 74 | 5. 74 | 8. 08 | 8. 08 | รางวัล | รางวัล | รางวัล |
| 4 | 114. 3 | 2. 11 | 3. 05 | รางวัล | 6. 02 | 6. 02 | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | 2. 77 | 3. 40 | รางวัล | 6. 55 | 6. 55 | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | 2. 77 | 3. 40 | รางวัล | 7. 11 | 7. 11 | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 2. 77 | 3. 76 | รางวัล | 8. 18 | 8. 18 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 3. 40 | 4. 19 | รางวัล | 9. 27 | 9.27 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 3. 96 | 4. 57 | รางวัล | 9. 53 | 10. 31 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 3. 96 | 4. 78 | 6. 35 | รางวัล | 11. 13 | รางวัล | 19. 05 | 27. 79 | 35. 71 | รางวัล |
| 16 | 406. 4 | 4. 19 | 4. 78 | 6. 35 | รางวัล | 12. 70 | รางวัล | 21. 44 | 30. 96 | 40. 49 | รางวัล |
| 18 | 457. 2 | 4. 19 | 4. 78 | 6. 35 | รางวัล | 14. 27 | รางวัล | 23. 83 | 34. 96 | 45. 24 | รางวัล |
| 20 | 508. 0 | 4. 78 | 5. 54 | 6. 35 | รางวัล | 15. 09 | รางวัล | 26. 19 | 38. 10 | 50. 01 | รางวัล |
| 22 | 558. 8 | 4. 78 | 5. 54 | 6. 35 | รางวัล | รางวัล | รางวัล | 28. 58 | 41. 28 | 53. 98 | รางวัล |
| 24 | 609. 6 | 5. 54 | 6. 35 | 6. 35 | รางวัล | 17. 48 | รางวัล | 30. 96 | 46. 02 | 59. 54 | รางวัล |
| 26 | 660.4 | รางวัล | รางวัล | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 28 | 711.2 | รางวัล | รางวัล | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 30 | 762. 0 | 6. 35 | 7. 92 | 7. 92 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 32 | 812. 8 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 34 | 863. 6 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 36 | 914. 4 | รางวัล | รางวัล | 7. 92 | รางวัล | 17. 48 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 38 | 965.2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 40 | 1016. 0 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 42 | 1066. 8 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 44 | 1117. 6 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 46 | 1168.4 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
| 48 | 1219. 2 | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล | รางวัล |
มิติของเทสตรงและกราส
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | |
| วิ่ง C | การออก, M [หมายเหตุ 1 และ 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1 0160 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1 168 คน0 | 851 | 800 |
| 48 | 12190 | 889 | 838 |
มิติของการลดอัตราการออกอากาศและลดการตัดอากาศ
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ||||
| วิ่ง C | [หมายเหตุ (1) ] | วิ่ง C | [หมายเหตุ (1) ] | ||||||
| วิ่งไป | การออก | วิ่งไป | การออก | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 X 5 X 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 X 5 X 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 X 3 X 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| ขนาด (NPS | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ||||
| วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
วัสดุที่ใช้บ่อยที่สุดสําหรับเครื่องเชื่อมท่อ ss ที่เชื่อมด้วยกระโปรง คือ SS304/304L, SS316/316L, DUPLEX SAF2507, SAF2205,
รายละเอียดของวัสดุตามด้านล่าง
การวิเคราะห์วัสดุ
304/304L (UNS S30400/S30403)
สารประกอบทางเคมี %
| C | Cr | Mn | นี | P | S | ใช่ |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ |
| 0.035 | 180.0-20.0 | 2.00 | 8.0-13.0 | 0.045 | 0.03 | 1.00 |
ความแข็งแรงในการดึง: ≥ 485 Mpa (70KSI)
ความแข็งแรงของแรงผลิต: ≥170Mpa (25KSPI)
ความยาว ≥ 40%
316/316L (UNS S31600/S31603)
สารประกอบทางเคมี %
| C | Cr | Mn | โม | นี | P | S | ใช่ |
| ≤ | -- | ≤ | -- | ≤ | ≤ | ≤ | |
| 0.035 | 16.0-18.0 | 2.00 | 20.0-3.0 | 10.0-14.0 | 0.045 | 0.03 | 1.00 |
ความแข็งแรงในการดึง: ≥ 485 Mpa (70KSI)
ความแข็งแรงของแรงผลิต: ≥170Mpa (25KSPI)
ความยาว ≥ 40%
ขนาดความหนา
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | นี | โม | คู | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / |
0.14-0.2 |
SAF2205 คุณสมบัติทางกลของวัสดุ
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน |
| ความแข็งแรงในการดึง | อุณหภูมิห้อง | ความแข็งแรงของผลผลิต s≥ | 450 Mpa |
| ความแข็งแรงในการดึง h ≥ | 620 Mpa | ||
| ความยาว % > | 25 | ||
| การลดพื้นที่ | / | ||
| ค่าผลกระทบ KV ((J) | อุณหภูมิห้อง | ด้านข้าง | / |
| ความแข็ง Brinell | อุณหภูมิห้อง | ≤ | 290 |
| ความแข็ง Rockwell | อุณหภูมิห้อง | ≥ | / |
เครื่องยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์ยนต์
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | นี | โม | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 3.0-50 | 0.5 | 0.24-0.32 |
ผลงานทางกล
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน | |
| ความยืดหยุ่น | อุณหภูมิห้อง | ความแข็งแรง | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| ความแข็งแรงในการดึง | Ø≤55 R0.002 ≥ | 800 MPa | ||
| Ø > 55 R0.002≥ | 760 Mpa | |||
| ความยาว A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| ความแข็งของบรีเนล HB | อุณหภูมิห้อง | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
การกําหนดชื่อ: A 403/A 403M ?? 06 ระเบียบมาตรฐานสําหรับอัดแปลงท่อ austenitic เหล็กไร้ขัดเหล็ก
เอกสารอื่น ๆ ที่มีการอ้างอิง
มาตรฐาน ASTM:
A 351/A 351M รายละเอียดสําหรับการโยน, austenitic, สําหรับส่วนที่มีความดัน
A 370 วิธีการทดสอบและนิยามสําหรับการทดสอบกลของผลิตภัณฑ์เหล็ก
A 480/A 480M Specification for General Requirements for Flat-rolled Stainless and Heat-Resistant Steel Plate, Sheet, and Strip ชี้แจงความต้องการทั่วไปสําหรับแผ่นเหล็กไร้ขัดและเหล็กทนความร้อนที่ม้วนเรียบ
A 743/A 743M รายละเอียดสําหรับเหล็ก-โครเมียม, เหล็ก-โครเมียม-นิกเกิล, ทนต่อการกัดกร่อน, สําหรับการใช้งานทั่วไป
A 744/A 744M รายละเอียดสําหรับเครื่องท่อ, เหล็ก-โครเมียม นิเคิล, ทนต่อการกัดกร่อน, สําหรับการใช้งานที่ยาก
A 751 วิธีการทดสอบ, การปฏิบัติ, และคําศัพท์สําหรับการวิเคราะห์ทางเคมีของผลิตภัณฑ์เหล็ก
A 960/A 960M รายละเอียดสําหรับความต้องการร่วมสําหรับอัดแปลงท่อเหล็ก
E 112 วิธีการทดสอบในการกําหนดขนาดเมล็ดอ่อนเฉลี่ย
E 165 วิธีการทดสอบสําหรับการตรวจสอบสารเจาะของของเหลว
มาตรฐาน ASME:
ASME B16.9 อุปกรณ์ประกอบการปั่นเหล็กบัตต์ที่ผลิตในโรงงาน
ASME B16.11 อุปกรณ์ประกอบเหล็กโกหก, การปั่นซ็อตและปลายเส้น
มาตรฐาน MSS: MSS SP-25 ระบบการระบุมาตรฐานสําหรับแวลล์, อะไหล่,
แฟลนเจอร์และสหภาพ
MSS SP-43 แนวปฏิบัติมาตรฐานสําหรับเครื่องเชื่อมเหล็กไร้สแตนเลสขนาดเบา
MSS SP-79 ซอคเก็ต-เวลดช์ เครื่องปรับระดับ
กระบวนการผลิต
1วัตถุดิบ รับและตัด
2.การระบุวัตถุ
3กลมเล็บ, กลมเล็บ, เครื่องลด, กลมเล็บ, กลมเล็บ, กลมเล็บ
4. กระบวนการสับสับของวัสดุ (เอลโก้ welded)
5. การรักษาความร้อนสําหรับ SS
6นัดระเบิดและทําความสะอาด
7การตรวจพื้นที่
8หลังจากเล่ห์
9. ท่อสแตนเลส
FAQ
Q: ลูกค้าขอฟิตผสมบัตต์ใน A105:
ตอบ: วัสดุที่ใช้กันส่วนใหญ่ในสแตนเลสคาร์บอนคือ A234WPB. มันเท่ากับแหลม A105, อย่างไรก็ตามไม่มีสิ่งที่เรียกว่าสแตนเลส A105 หรือ A106
A106 Gr.B เป็นสําหรับเกรดท่อ A234WPB อุปกรณ์ประกอบทําจากท่อ A106GR.B A105 เป็นวัสดุจาก Bar โกงเป็นอุปกรณ์ประกอบความดันสูงหรือ Flange
Q: ลูกค้าต้องการ อะไหล่ปั่นปะทะแบบปกติ:
ตอบ: นี่คือความเข้าใจผิดเช่นกัน เนื่องจากแผ่นขัดมีใน A105 และ A105 N, โดย N หมายถึงปกติ.
อย่างไรก็ตาม, ไม่มีสิ่งที่เรียกว่า A234WPBN. ผู้ผลิตมาตรฐานของพวกเขามาตัวกรองบัตต์สอ
ลูกค้าที่ต้องการ อะไหล่ปั่นปะทะแบบมาตรฐาน ควรขออะไหล่ปะทะ WPL6 ที่มีผลผลิตสูงและถูกมาตรฐานเป็นวิธีการมาตรฐาน
ถาม: ลูกค้าลืมระบุตารางท่อ
A: หม้อปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับปรับเราจะสมมุติว่ากําแพงมาตรฐานถูกขอ.
Q; ลูกค้าลืมระบุการเชื่อมต่อหรือต่อต่อแบบไม่ต่อต่อ
อะไหล่บัตท์เวลด์มีให้เลือกทั้งแบบเชื่อมและแบบไม่มีรอย การเชื่อมแบบบัตท์เวลด์แบบไม่มีรอย เป็นเหล็กคาร์บอนสแตนเลส หรือสแตนเลสที่ทําจากท่อที่ไม่มีรอย และมักจะแพงกว่า
อุปกรณ์ประกอบท่อไร้สายไม่ทั่วไปในขนาดที่ใหญ่กว่า 12 ′′ อุปกรณ์ประกอบท่อที่ผสมผสานทําจากเหล็กคาร์บอนที่ผสมผสาน ERW หรือท่อเหล็กไร้oxideพวกเขามีในขนาด 1⁄2 ′′ ถึง 72 ′′ และมีราคาที่คุ้มค่ากว่าฟิตติ้งไร้รอย.
คําถาม: แพร่รัศมีสั้น (SR) หรือ แพร่รัศมียาว (LR) หมายถึงอะไร?
ตอบ: คุณมักจะได้ยิน SR45 เอลโค้ทหรือ LR45 เอลโค้ท. 45 หรือ 90 อ้างอิงถึงมุมของโค้งสําหรับการปรับ buttweld เพื่อเปลี่ยนทิศทางของการไหล.
กระดูกยาวระยะยาว (LR 90 Elbow หรือ LR 45 elbow) จะมีความโค้งของท่อที่จะเป็น 1.5 เท่าของขนาดของท่อ ดังนั้น LR 90 ขนาด 6 นิ้วมีรัศมีโค้งที่ 1.5 x ขนาดท่อชื่อเสียง
กระดูกเอลโค้กรัศมีสั้น (SR45 หรือ SR90) มีความโค้งของท่อที่เท่ากับขนาดของเครื่องติดตั้ง ดังนั้น 6 ′′ SR 45 มีรัศมีโค้งที่ 6 ′′ ขนาดท่อชื่อเสียง
คําถาม: การติดต่อท่อ 3R หรือ 3D คืออะไร?
ตอบ: อย่างแรก คําว่า 3R หรือ 3D ใช้กันในแง่เดียวกัน คอบล็อคบัตท์เวลด์ 3R มีรัศมีโค้งเท่ากับ 3 เท่าของขนาดท่อชื่อเสียง คอบล็อค 3R เท่ากับ คอบล็อค 3D
งาน ของ เรา
1การสนับสนุนทางเทคนิค
2การควบคุมคุณภาพของวัสดุแท้
3การตรวจสอบระหว่างการผลิต
4การทดสอบสุดท้ายรวมทั้งพื้นผิว, ขนาด, PT Test, RT Test, Ultrasonic Test
5. รายงานการทดสอบทุกครั้ง
4. ราคาจัดส่งยืดหยุ่น EXW FOB CIF CFR DDP DDU
5วิธีการชําระเงินแบบยืดหยุ่น: LC. TT. DP
6แพ็คเกจที่กําหนดเองรวมโลโก้ ขนาดกระเป๋า
7. 18 เดือน การรับประกันคุณภาพ
9. แทนโดยอากาศฟรีถ้ามีข้อผิดพลาด
10. 24 ชั่วโมง เพื่อตอบสนองคําถามของคุณ
แนะนำผลิตภัณฑ์
