ยางขยายข้อ PTFE ด้วยเกรดอาหาร DN50-DN800
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | DY-RJ-U14 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD2-USD25 each |
| รายละเอียดการบรรจุ | กล่องกระดาษ + กล่องไม้ชั้นหรือกล่อง + พาเลท |
| เวลาการส่งมอบ | 20 วันสำหรับการสั่งซื้อปกติ 7 วันสำหรับสินค้าในสต็อก |
| เงื่อนไขการชำระเงิน | T/T, L/C, D/P |
| สามารถในการผลิต | 1,000 ชิ้นหนึ่งเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชนิด | ประเภททรงกลมเดี่ยว, ประเภททรงกลมคู่, ประเภททรงกลมคู่, ประเภทบอลคู่, ประเภทข้อต่อยูเนี่ยน | วัสดุยาง | EPDM, NBR, BUNA, นีโอพรีน, VITON, PTFE, Hypalon |
|---|---|---|---|
| ประเภทหน้าแปลน | HDG, ไฟฟ้า, แกลนไซน์, ซิงค์เคลือบ, เหล็กไร้ขัด | คะแนน | PN10 PN16 PN25 CL150LBS 150# |
| ขนาด | 2" (DN50MM) - 144" ((DN3600MM) | ||
| เน้น | ยางขยายข้อ PTFE,ยางขยายข้อ DN50,การขยายสานยาง DN800 |
||
รายละเอียดสินค้า

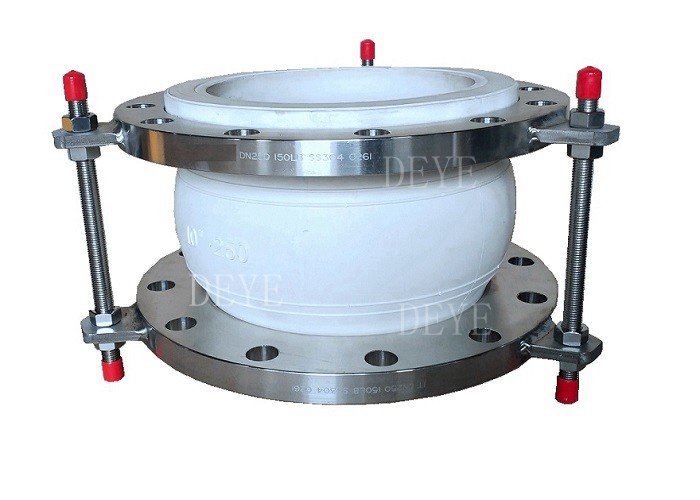

ยางขยายข้อ PTFE ด้วยเกรดอาหาร DN50-DN800
สายต่อขยาย PTFE ของเราทําจากวัสดุสังเคราะห์ Polytetrafluoroethylene วัสดุที่ไม่ปฏิกิริยาถูกใช้อย่างแพร่หลายในท่อ
ในอุตสาหกรรมผลิตสารเคมี
PTFE Polytetrafluoroethylene ยังมีการขัดผิวน้อยกว่ายาง ซึ่งหมายความว่าการไหลผ่านสามารถถูกปรับปรุงโดยการใช้เชือก PTFE
ขณะที่ยางมีแนวโน้มที่จะแตกแยกในอุณหภูมิสูงสุด, PTFE เป็นอุณหภูมิทนทานสูง, ทําให้มันเหมาะสมสําหรับทุกชนิดของอุตสาหกรรม.
พีทีเอฟอีไลนเนอร์เป็นผิวพื้นฐานของของเหลวที่กําลังถูกโอน ขณะที่ร่างกายของยางหรือโลหะต่อเติมใช้เป็น
ขั้นตอนที่สองเพื่อป้องกันการรั่วไหลจากข้อเชื่อมต่อ
น้ําเหลวห่างจากกลมโลหะ
วัสดุของอะไหล่หลัก
| หน้าปก | EPDM NBR Hypalon NR PTFE |
| เสื้อเสริม | ผ้าไนลอน |
| ท่อ | EPDM NBR Hypalon NR PTFE |
| แหวนยึด | เหล็ก |
| แฟลนจ์ | โลหะคาร์บอน โลหะไร้สแตนเลส |
ขอบเขตการจัดจําหน่าย
| ระยะขนาด | DN50-DN800 |
|
|
PN10 PN16 PN25 สําหรับยาง |
| PN10, PN16, PN25, PN40, PN64, PN100 สําหรับชนิดโลหะ |
ความกดดันในการออกแบบ
| การทํางาน Pressnre ((Bar) | 10 | 16 | 25 |
| ความดันการระเบิด ((Bar) | 30 | 48 | 55 |
| วัคิวัม ((mmHg) | 400 | 650 | 750 |
เทคโนโลยี/ใบข้อมูลเทคนิค
สายต่อขยายยางกลมกลมเดียว
ขนาดสําหรับสับยาง PN16
| กว้างเฉพาะ DN |
ความยาว L ((mm)
|
NO.ของ bolt n |
แฟลนซ์ฮอลส์ ไดอา |
ไดออฟ บอลท์วงกลม
|
การขยับแกน (mm) |
การเคลื่อนย้ายด้านข้าง
|
มุมบิด
|
|||
| (mm) | (ใน) | ยืด | คอมการแก้ไข | |||||||
| 32 | 11/4 | 95 | 4 | 17.5 | 100 | 6 | 9 | 9 | 15° | |
| 40 | การ สนับสนุน สังคม 11/2 | 95 | 4 | 17.5 | 110 | 6 | 10 | 9 | 15° | |
| 50 | 2 | 105 | 4 | 17.5 | 125 | 7 | 10 | 10 | 15° | |
| 65 | 21/2 | 115 | 4 | 17.5 | 145 | 7 | 13 | 11 | 15° | |
| 80 | 3 | 135 | 130 | 8 | 17.5 | 160 | 8 | 15 | 12 | 15° |
| 100 | 4 | 150 | 135 | 8 | 17.5 | 180 | 10 | 19 | 13 | 15° |
| 125 | 5 | 165 | 160 | 8 | 17.5 | 210 | 12 | 19 | 14 | 15° |
| 150 | 6 | 180 | 185 | 8 | 22 | 240 | 12 | 20 | 22 | 15° |
| 200 | 8 | 190 | 200 | 8 | 22 | 295 | 16 | 25 | 22 | 15° |
| 250 | 10 | 230 | 240 | 12 | 22 | 350 | 16 | 25 | 22 | 15° |
| 300 | 12 | 245 | 260 | 12 | 22 | 400 | 16 | 25 | 22 | 15° |
| 350 | 14 | 265 | 16 | 26 | 460 | 16 | 25 | 22 | 15° | |
| 400 | 16 | 265 | 16 | 26 | 515 | 16 | 25 | 22 | 15° | |
| 450 | 18 | 265 | 20 | 26 | 565 | 16 | 25 | 22 | 15° | |
| 500 | 20 | 265 | 20 | 30 | 620 | 16 | 25 | 22 | 15° | |
| 600 | 24 | 265 | 20 | 26 | 725 | 16 | 25 | 22 | 15° | |
| 700 | 28 | 260 | 24 | 30 | 810 | 16 | 25 | 22 | 10° | |
| 800 | 32 | 260 | 24 | 30 | 920 | 16 | 25 | 22 | 10u | |
| 900 | 36 | 260 | 24 | 30 | 1020 | 16 | 25 | 22 | 10w | |
| 1000 | 40 | 260 | 28 | 30 | 1120 | 16 | 25 | 22 | 10° | |
ขนาดของยางต่อ 150LBS
| กว้างเฉพาะ DN | ความยาว L ((mm) | b | จํานวน โบลท์ |
ผิวของหลุม flange | ไดอาห์ ของ Bolt Circle PCD | การเคลื่อนที่แกน | การเคลื่อนย้ายด้านข้าง | มุมบิด | |||
|
mm |
|||||||||||
| (mm) ((in) | L1 | L2 | ขยาย | การบด | |||||||
| 25 | 1 | 152 | 130 | 14 | 4 | 16 | 79.4 | +95 | 13 | ± 13 | ± 15° |
| 32 | 1 1/4 | 152 | 130 | 16 | 4 | 16 | 89 | +95 | 13 | ± 13 | ± 15° |
| 40 | 1-1/2 | 152 | 130 | 16 | 4 | 16 | 98.5 | +95 | - 13 | ± 13 | ± 15" |
| 50 | 2 | 152 | 130 | 16 | 4 | 19 | 121 | +95 | 13 | ± 13 | ± 15" |
| 65 | 2-1/2 | 152 | 130 | 18 | 4 | 19 | 139.5 | +95 | - 13 | ± 13 | ± 15 |
| 80 | 3 | 152 | 130 | 18 | 4 | 19 | 153 | +95 | - 13 | ± 13 | ± 15° |
| 100 | 4 | 152 | 130 | 18 | 8 | 19 | 190 | +95 | 16 | ± 13 | ± 15° |
| 125 | 5 | 152 | 130 | 20 22 |
8 | 22.5 | 216 | +95 | - 16 | ± 13 | ± 15° |
| 150 | 6 | 152 | 130 | 8 | 22.5 | 242 | +95 | - 16 | ± 13 | ± 15° | |
| 200 | 8 | 152 | 130 | 22 | 8 | 22.5 | 298 | +95 | - 16 | ± 13 | ± 15° |
| 250 | 10 | 203 | 130 | 24 | 12 | 25.5 | 362 | +13 | 16 | ± 19 | ± 15° |
| 300 | 12 | 203 | 130 | 24 | 12 | 25.5 | 432 | +13 | 19 | ± 19 | ± 15° |
| 350 | 14 | 203 | 200 | 26 | 12 | 28.5 | 476 | +13 | -19 | ± 19 | ± 15° |
| 400 | 16 | 203 | 200 | 28 | 16 | 28.5 | 540 | +13 | -19 | ± 19 | ± 15° |
| 450 | 18 | 203 | 200 | 30 | 16 | 32 | 578 | +13 | -19 | ± 19 | ± 15° |
| 500 | 20 | 203 | 200 | 30 | 20 | 32 | 634 | +13 | -19 | ± 19 | ± 15° |
| 600 | 24 | 254 | 260 | 32 | 20 | 35 | 749.5 | +13 | -19 | ± 19 | ± 15° |
| 800 | 32 | 254 | 260 | 36 | 24 | 30 | 920 | +13 | -19 | ± 19 | ± 15° |
ลักษณะ
บึ้งการเคลื่อนไหวแกน (ขยายและการบด)
การเคลื่อนไหวทางแกนคือการเปลี่ยนแปลงความยาวมิติของกล่องจากความยาวอิสระของมันใน
ทิศทางขนานกับแกนขนานของมัน
ดับการเคลื่อนไหวด้านข้าง
การเคลื่อนไหวด้านข้างคือการเคลื่อนที่สัมพันธ์ของปลายหนึ่งของกล่องกล่องไปยังปลายอื่นในทิศทางตั้งตรงกับแกนขนานของมัน
ดับการเคลื่อนไหวมุมและทอร์ชั่น
การเคลื่อนไหวมุมคือการเคลื่อนไหวหมุนของแกนยาวของกลองมุมไปยังจุดหมุน
จุดปลายของกระบอกเทียมเทียบกับจุดปลายอื่น ประมาณเส้นกลางของกระบอกเทียมเทียม
ลดการสั่นสะเทือน
สายต่อขยายยางแยกหรือลดความสั่นสะเทือนที่เกิดจากอุปกรณ์
ของการสั่นสะเทือนจะลดลง และพวกเขาป้องกันอุปกรณ์จากผลกระทบอันตรายเหล่านี้
เครื่องส่งเสียงอ่อนแอ
สายต่อขยายยางมักจะลดการถ่ายทอดเสียง เนื่องจากอินเตอร์เฟซยางเหล็กของสายต่อและแฟลนซ์การจับคู่
คู่มือและคําอธิบายการติดตั้งของยาง
1, การติดตั้งของ joints การขยายจะต้องเป็นไปตามการขยายของแผนการก่อสร้างท่อและคําแนะนําการติดตั้งที่ขอ
2, ติดตั้งต่อขยายของท่อท่อต้องประมาณ
และสานขยายสามารถทําให้มีบทบาท ดังนั้นการตั้งทิศทางและการติดตั้งของการตั้งค่าต้องเป็นไปตามฝ่ายออกแบบของข้อมูลทางเทคนิคอย่างเคร่งครัดหลักการของการกําหนดการสนับสนุนที่คงกรุณาดู "Bellows Expansion joints Installation Guide" (คู่มือการติดตั้งสับสนต่อการขยาย)
3, ด้วยการขยายผูกบลอยถูกสร้างขึ้นด้วยแผ่นเหล็กไร้ขัดบาง, ดังนั้นสูญเสียในการเคลื่อนไหว, การยกและการปั่นควรระวังไม่ให้ชนช่วง, รอย,แป้งสปริตและสาเหตุอื่น ๆ สําหรับความเสียหายของบลู
4, ควรถอนออกก่อนการติดตั้งและท่อบลูหลอดร่างกายต่างประเทศเพื่อให้แน่ใจว่าการเคลื่อนไหวปกติของบลู
5, บนกระแสสื่อการไหล่คําขอสําหรับการขยายร่วมควรต้องติดตั้งลูกศรการไหล่
6, เพื่อทําให้ bellows ในสภาพการทํางานที่ดี,ไม่สามารถติดตั้ง joints ขยายในความบิดเบือน, รวมถึง axial, ทิศทาง, แปลงการติดตั้งท่อการสลับ
7, การขยาย joints ติดตั้ง, การทํางานในระบบก่อนการเคลื่อนย้ายเพื่อกําจัดทั้งหมดสีเหลือง
8, สายต่อขยายเส้นใยผ้าไม่ได้เป็นสัญลักษณ์ของความยืดหยุ่นการย้ายเนื่องจากการติดตั้งการดําเนินการที่เหมาะสมของการคอมเพรสก่อน, ท่อไม่สามารถบิดการขยับและการขยายแกน, ควรสังเกตว่าวงแหวนยืดหยุ่นป้องกันการรัด, ติดตั้งเร็วที่สุดเท่าที่จะสามารถถอนแผ่นรองรับ,
การใช้งาน:
น้ํามันและก๊าซ, การลดเกลือ, ระบบเย็น, ปั๊ม, โรงงานเคมี, ความร้อน, การระบายอากาศ
และเครื่องปรับอากาศ สร้างเรือ การใช้งานในทะเล
ระบบระบายน้ําประปา ระบบท่อระบายน้ําประปา โรงงานผลิตผงและกระดาษ ระบบท่อระบายน้ําเย็นหรือน้ําร้อน ระบบการเย็น การผลิตพลังงาน โรงงานฟอสฟาต
