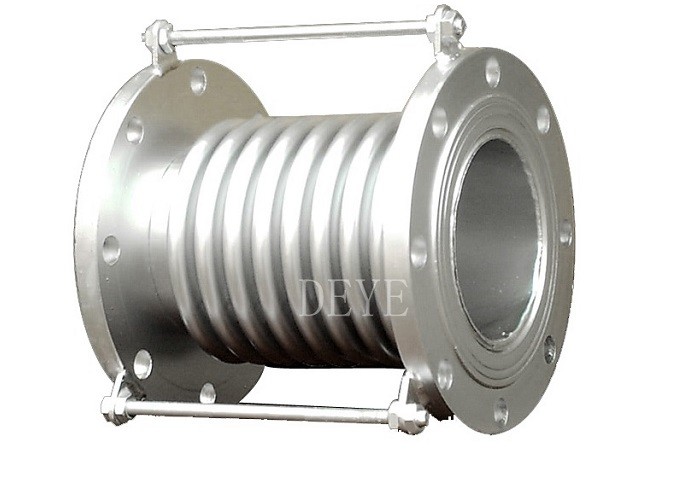

SS โลหะ Bellows การขยายสานกับ CL150 PN16 PN25
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | DY-RJ-U12 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD2-USD25 each |
| รายละเอียดการบรรจุ | กล่องกระดาษ + กล่องไม้ชั้นหรือกล่อง + พาเลท |
| เวลาการส่งมอบ | 20 วันสำหรับการสั่งซื้อปกติ 7 วันสำหรับสินค้าในสต็อก |
| เงื่อนไขการชำระเงิน | T/T, L/C, D/P |
| สามารถในการผลิต | 1,000 ชิ้นหนึ่งเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชนิด | ประเภททรงกลมเดี่ยว, ประเภททรงกลมคู่, ประเภททรงกลมคู่, ประเภทบอลคู่, ประเภทข้อต่อยูเนี่ยน | วัสดุยาง | EPDM, NBR, BUNA, นีโอพรีน, VITON, PTFE, Hypalon |
|---|---|---|---|
| ประเภทหน้าแปลน | HDG, ไฟฟ้า, แกลนไซน์, ซิงค์เคลือบ, เหล็กไร้ขัด | คะแนน | PN10 PN16 PN25 CL150LBS 150# |
| ขนาด | 2" (DN50MM) - 144" ((DN3600MM) | ||
| เน้น | เครื่องเชื่อมต่อขยายโลหะ,สายต่อขยาย SS บอลล์,PN25 การขยายข้อใต้ |
||
รายละเอียดสินค้า
SS METAL BELLOWS EXPANSION JOINT พร้อม CL150 PN16 PN25
สายต่อขยายโลหะเป็นองค์ประกอบชดเชยสําหรับการขยายความร้อนและการเคลื่อนไหวสัมพันธ์ในท่อ, ถัง, และเครื่องจักร
ขึ้นอยู่กับการใช้งาน มันประกอบด้วยท่อโลหะที่มีลวดลื่นหนึ่งหรือหลายท่อ, เครื่องเชื่อมต่อในทั้งสองปลาย, และไม้ดึง.
มันแตกต่างกันขึ้นอยู่กับสามประเภทพื้นฐานของการเคลื่อนไหว: เส้นขยายแกน, มุม, และด้านข้าง. เส้นขยายใช้ในสาขาต่างๆ
เช่นการผลิตพลังงาน, อุตสาหกรรมการทํากระดาษ, อุตสาหกรรมเคมี, การบํารุงน้ํา, น้ํามันและก๊าซธรรมชาติ
ไม่ว่าจะเป็นการเคลื่อนไหวทางความร้อนหรือการสั่นสะเทือนในท่อ
ระยะขนาด:
1-48
เกรดวัสดุโครงการ:
เหล็กคาร์บอน: ST37, Q235, A105
สแตนเลสออสเตนิต: 304 SS, 321 SS, 304L SS, 347 SS, 310 SS, 316 SS, 316L SS, 904L
สับสนของนิกเคิล: อินโคเนล 600, อินโคเนล 601, อินโคเนล 625, อินคอลอย 800, อินคอลอย 800H, อินคอลอย 825, โมเนล 400
การออกแบบทางเทคนิคของข้อขยายอาหาร/ข้อขยายโลหะ
ประเภท 01 ขนาด
| ขนาด | Ripple | ความดันในการทํางาน ((bar) | มีประสิทธิภาพ | แม็กซ์ | ความยาวที่นําเสนอ ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | พื้นที่ | OD | ||||||
| DN | qty | การชดเชยแกน ((มม) | ความแรงในการบด ((N/mm) | (cm)2) | (mm) | ปลายขอบ | ปลายที่เชื่อม | ||||||
| 32 | 8 | 20 | 18 | 15 | 26 | 63 | 98 | 16 | 225 | 160 | 250 | 264 | 280 |
| 40 | 8 | 20 | 18 | 15 | 44 | 89 | 106 | 23 | 244 | 164 | 259 | 269 | 289 |
| 50 | 8 | 20 | 18 | 15 | 70 | 70 | 138 | 37 | 259 | 172 | 276 | 282 | 306 |
| 65 | 8 | 26 | 22 | 19 | 44 | 55 | 68 | 55 | 270 | 215 | 294 | 300 | 322 |
| 80 | 8 | 34 | 28 | 25 | 33 | 41 | 54 | 81 | 284 | 240 | 338 | 344 | 366 |
| 100 | 6 | 40 | 35 | 29 | 75 | 93 | 117 | 121 | 304 | 235 | 317 | 323 | 345 |
| 125 | 5 | 38 | 34 | 29 | 59 | 74 | 92 | 180 | 334 | 282 | 314 | 316 | 342 |
| 150 | 5 | 40 | 34 | 29 | 62 | 78 | 97 | 257 | 364 | 282 | 339 | 338 | 367 |
| 200 | 4 | 42 | 38 | 34 | 68 | 78 | 111 | 479 | 442 | 280 | 348 | 348 | 372 |
| 250 | 4 | 59 | 52 | 47 | 42 | 45 | 55 | 769 | 507 | 315 | 379 | 415 | 379 |
| 300 | 4 | 59 | 52 | 47 | 59 | 65 | 71 | 1105 | 562 | 366 | 427 | 466 | 467 |
ประเภท 02 ขนาด
| NPS | Ripple | ความดันในการทํางาน ((bar) | มีประสิทธิภาพ | แม็กซ์ | ความยาวที่นําเสนอ ((mm) | ||||||||
| 10 | 16 | 25 | 10 | 16 | 25 | พื้นที่ | ยาเกินค่าน้ํา | ||||||
| DN | qty | การชดเชยแกน ((มม) | ความแรงในการบด ((N/mm) | (cm)2) | (mm) | ปลายขอบ | ปลายที่เชื่อม | ||||||
| 32 | 16 | 41 | 36 | 31 | 14 | 32 | 47 | 16 | 225 | 224 | 291 | 316 | 321 |
| 40 | 16 | 41 | 36 | 31 | 22 | 45 | 55 | 23 | 244 | 230 | 304 | 319 | 334 |
| 50 | 16 | 41 | 36 | 31 | 35 | 35 | 70 | 37 | 259 | 240 | 342 | 347 | 372 |
| 65 | 12 | 38 | 34 | 29 | 32 | 40 | 50 | 55 | 270 | 260 | 334 | 340 | 362 |
| 80 | 10 | 49 | 43 | 38 | 21 | 26 | 33 | 81 | 284 | 270 | 368 | 374 | 390 |
| 100 | 10 | 64 | 57 | 49 | 40 | 50 | 63 | 121 | 304 | 305 | 381 | 387 | 409 |
| 125 | 9 | 66 | 58 | 50 | 36 | 45 | 56 | 180 | 334 | 382 | 386 | 388 | 414 |
| 150 | 8 | 64 | 54 | 46 | 51 | 59 | 65 | 257 | 364 | 356 | 399 | 402 | 427 |
| 200 | 6 | 59 | 53 | 48 | 52 | 58 | 78 | 479 | 442 | 340 | 402 | 402 | 426 |
| 250 | 6 | 87 | 79 | 71 | 35 | 39 | 47 | 769 | 507 | 393 | 459 | 493 | 399 |
| 300 | 6 | 87 | 79 | 71 | 37 | 41 | 45 | 1105 | 562 | 464 | 525 | 564 | 565 |
สายต่อขยายโลหะที่ใช้กันทั่วไปในสิ่งที่ใช้?
กล่องโลหะและสานขยายใช้กันทั่วไปในหลายประเภทของการใช้งานเพื่อชดเชยการขยายความร้อน, ความสั่นสะเทือน, ความผิดสอดคล้อง, และประเภทอื่น ๆ ของการเคลื่อนไหวในท่อและอุปกรณ์นี่คือบางส่วนที่ใช้ทั่วไปสําหรับกล่องโลหะและต่อขยาย:
•ระบบ HVAC: กล่องโลหะและสานขยายใช้ในการทําความร้อน, การอากาศและระบบปรับอากาศ (HVAC) เพื่อดูดซึมการขยายและการหดตัวของความร้อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิและความดัน.
•อุตสาหกรรมการบินและอวกาศ
•อุตสาหกรรมปิโตรเคมี
•การผลิตพลังงาน
•อุปกรณ์การแพทย์
•อุตสาหกรรมรถยนต์
•อุตสาหกรรมครึ่งตัวนํา: กล่องโลหะและหน่อขยายใช้ในอุตสาหกรรมครึ่งตัวนําเพื่อชดเชยการเคลื่อนไหวและการสั่นสะเทือนในห้องว่างและอุปกรณ์อื่น ๆ
วิธีการเลือกสานขยายโลหะที่เหมาะสมสําหรับการใช้งานเฉพาะของฉัน
การเลือกวัสดุที่เหมาะสมสําหรับกล่องโลหะและผ่าตัดขยายมีความสําคัญเพื่อให้แน่ใจว่ามันคงทนและน่าเชื่อถือในการใช้งานในอุตสาหกรรมเฉพาะเจาะจงมี ปัจจัย บาง อย่าง ที่ ควร พิจารณา เมื่อ เลือก วัสดุ:
- อุณหภูมิ: วัสดุควรสามารถทนช่วงอุณหภูมิของการใช้งาน วัสดุที่แตกต่างกันมีความจํากัดอุณหภูมิที่แตกต่างกันดังนั้นมันจึงสําคัญที่จะเลือกวัสดุที่สามารถรับมือกับช่วงอุณหภูมิที่คาดหวัง.
- ความต้านทานต่อการกัดกรอง: ในอุตสาหกรรมที่มีสารกัดกรอง, มันสําคัญที่จะเลือกวัสดุที่ทนต่อการกัดกรอง.วัสดุ เช่น สแตนเลสและ Inconel มักจะใช้สําหรับคุณสมบัติทนทานต่อการกัดกร่อน.
- ความดัน: วัสดุควรสามารถทนความดันของการใช้งาน วัสดุที่แตกต่างกันมีความดันที่แตกต่างกันดังนั้นมันจึงสําคัญที่จะเลือกวัสดุที่สามารถรับมือกับช่วงความดันที่คาดหวัง.
- ความยืดหยุ่น: วัสดุควรยืดหยุ่นพอที่จะรองรับการเคลื่อนไหวและการสั่นสะเทือนในการใช้งาน วัสดุเช่น Inconel และไทเทเนียมมักถูกใช้สําหรับความยืดหยุ่นสูงของพวกเขา
- ค่าใช้จ่าย: ค่าใช้จ่ายของวัสดุควรพิจารณาในส่วนของอุตสาหกรรมการใช้งานเฉพาะเจาะจง วัสดุบางชนิดแพงกว่าอื่น ๆดังนั้นมันจึงสําคัญที่จะเลือกวัสดุที่มีประหยัดสําหรับการใช้งาน.
มันสําคัญที่จะปรึกษากับผู้ผลิตหรือผู้จําหน่ายของโลหะบัลลูและสับสานขยาย เพื่อกําหนดวัสดุที่ดีที่สุดสําหรับการใช้งานในอุตสาหกรรมเฉพาะเจาะจงพวกเขาสามารถให้คําแนะนําและคําแนะนํา โดยใช้ความเชี่ยวชาญและประสบการณ์ในสาขา.
พนักงานวิศวกรรมและเทคนิคขายของ Bellows Systems สามารถช่วยคุณในการเลือกวัสดุที่เหมาะสม
ลักษณะ
บึ้งการเคลื่อนไหวแกน (ขยายและการบด)
การเคลื่อนไหวทางแกนคือการเปลี่ยนแปลงความยาวมิติของกล่องจากความยาวอิสระของมันใน
ทิศทางขนานกับแกนขนานของมัน
ดับการเคลื่อนไหวด้านข้าง
การเคลื่อนไหวด้านข้างคือการเคลื่อนที่สัมพันธ์ของปลายหนึ่งของกล่องกล่องไปยังปลายอื่นในทิศทางตั้งตรงกับแกนขนานของมัน
ดับการเคลื่อนไหวมุมและทอร์ชั่น
การเคลื่อนไหวมุมคือการเคลื่อนไหวหมุนของแกนยาวของกลองมุมไปยังจุดหมุน
จุดปลายของกระบอกเทียมเทียบกับจุดปลายอื่น ประมาณเส้นกลางของกระบอกเทียมเทียม
ลดการสั่นสะเทือน
สายต่อขยายยางแยกหรือลดความสั่นสะเทือนที่เกิดจากอุปกรณ์
ของการสั่นสะเทือนจะลดลง และพวกเขาป้องกันอุปกรณ์จากผลกระทบอันตรายเหล่านี้
เครื่องส่งเสียงอ่อนแอ
สายต่อขยายยางมักจะลดการถ่ายทอดเสียง เนื่องจากอินเตอร์เฟซยางเหล็กของสายต่อและแฟลนซ์การจับคู่
คู่มือและคําอธิบายการติดตั้งของยาง
1, การติดตั้งของ joints การขยายจะต้องเป็นไปตามการขยายของแผนการก่อสร้างท่อและคําแนะนําการติดตั้งที่ขอ
2, ติดตั้งต่อขยายของท่อท่อต้องประมาณ
และสานขยายสามารถทําให้มีบทบาท ดังนั้นการตั้งทิศทางและการติดตั้งของการตั้งค่าต้องเป็นไปตามฝ่ายออกแบบของข้อมูลทางเทคนิคอย่างเคร่งครัดหลักการของการกําหนดการสนับสนุนที่คงกรุณาดู "Bellows Expansion joints Installation Guide" (คู่มือการติดตั้งสับสนต่อการขยาย)
3, ด้วยการขยายผูกบลอยถูกสร้างขึ้นด้วยแผ่นเหล็กไร้ขัดบาง, ดังนั้นสูญเสียในการเคลื่อนไหว, การยกและการปั่นควรระวังไม่ให้ชนช่วง, รอย,แป้งสปริตและสาเหตุอื่น ๆ สําหรับความเสียหายของบลู
4, ควรถอนออกก่อนการติดตั้งและท่อบลูหลอดร่างกายต่างประเทศเพื่อให้แน่ใจว่าการเคลื่อนไหวปกติของบลู
5, บนกระแสสื่อการไหล่คําขอสําหรับการขยายร่วมควรต้องติดตั้งลูกศรการไหล่
6, เพื่อทําให้ bellows ในสภาพการทํางานที่ดี,ไม่สามารถติดตั้ง joints ขยายในความบิดเบือน, รวมถึง axial, ทิศทาง, แปลงการติดตั้งท่อการสลับ
7, การขยาย joints ติดตั้ง, การทํางานในระบบก่อนการเคลื่อนย้ายเพื่อกําจัดทั้งหมดสีเหลือง
8, สายต่อขยายเส้นใยผ้าไม่ได้เป็นสัญลักษณ์ของความยืดหยุ่นการย้ายเนื่องจากการติดตั้งการดําเนินการที่เหมาะสมของการคอมเพรสก่อน, ท่อไม่สามารถบิดการขยับและการขยายแกน, ควรสังเกตว่าวงแหวนยืดหยุ่นป้องกันการรัด, ติดตั้งเร็วที่สุดเท่าที่จะสามารถถอนแผ่นรองรับ,
การใช้งาน:
น้ํามันและก๊าซ, การลดเกลือ, ระบบเย็น, ปั๊ม, โรงงานเคมี, ความร้อน, การระบายอากาศ
และเครื่องปรับอากาศ สร้างเรือ การใช้งานในทะเล
ระบบระบายน้ําประปา ระบบท่อระบายน้ําประปา โรงงานผลิตผงและกระดาษ ระบบท่อระบายน้ําเย็นหรือน้ําร้อน ระบบการเย็น การผลิตพลังงาน โรงงานฟอสฟาต
