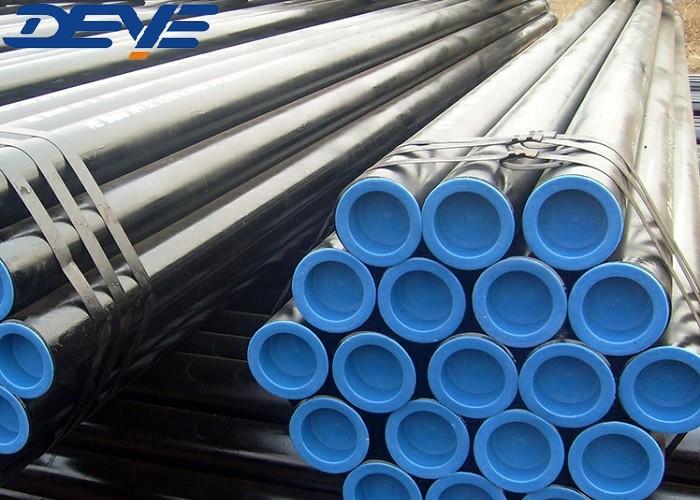

ANSI B36.10 ท่อเชื่อมต่อไร้รอยเหล็กคาร์บอนที่มี Sch40 Sch80

ANSI B36.10 ท่อไร้รอยเหล็กคาร์บอนที่มี Sch40, Sch80

ท่อไร้รอยถูกผลิตจากสแตนเลส บิลเลท ที่ถูกทําความร้อนและ perforated

คําว่า "ไม่มีรอยต่อ" หมายถึงการไม่มีรอยต่อ

การออกแบบท่อไร้รอยตรงกับมาตรฐานของ ASME B36.10 และ B36.19 รายละเอียด

ข้อจําแนก ASME B36.10 ครอบคลุมขนาดของท่อไร้สายคาร์บอนและเหล็กเหล็กเหล็กเหล็กเหล็กน้อย

(มิติและน้ําหนัก) ระหว่าง 1/8 และ 24 นิ้ว

แทนนั้น รายละเอียด ASME B36.19 ครอบคลุมขนาดและน้ําหนักของเหล็กไร้ขัด

หลอด duplex, หลอดไร้รอยและหลอดเชื่อม nickel-alloy

ท่อแบบพาณิชย์ที่ไม่มีรอยถูกกําหนดด้วยขนาดท่อชื่อ (แสดง

ประมาณความจุของท่อ) และมี ผัง

ความหนาของท่อ (ที่พบบ่อยที่สุดคือตาราง 40, STD, XS, XXS สําหรับคาร์บอน/สกัดเหล็ก

ท่อและ 10S, 40S และ 80S สําหรับท่อสแตนเลสและเหล็กไนเคิล)

ข้อมูลผลิตภัณฑ์ / คําอธิบายผลิตภัณฑ์ / ข้อมูลพื้นฐาน / รายละเอียด

เทคโนโลยี/ใบข้อมูลเทคนิค

รายการความหนาสําหรับท่อไร้รอยตาม ANSI B3610

หน่วย: MM

การออกแบบมิติ

OD... กว้างนอก

ID... กว้างภายใน

WT... ความหนาของผนัง

L... ความยาว

หากความหนาของผนังขั้นต่ําถูกต้องการ การเปลี่ยนแปลงถูกอนุญาตในด้านบวกเท่านั้น

ปลายการปั่นกระโปรง

ขนาดของน้ํามัน

รูป 4 รายละเอียดของบีเวลสอ้วนสําหรับ GTAW Root Pass [WT > 3 mm (0,12 นิ้ว) ถึง 10 mm (0,38 นิ้ว) รวม]

หมายเหตุทั่วไป:

a) รายละเอียดนี้ใช้สําหรับการเชื่อมกล่องก๊าซตองเฟรเมน (GTAW) ของการผ่านรากที่ความหนาชื่อมากกว่า 3 มม.

(b) ขนาดเส้นตรงเป็นมิลลิเมตรที่มีค่านิ้วในวงกรง

ความ จําเป็น ที่ จะ เป็น คน ตรง

ท่อและท่อทันดาร์ดถูกนํามาให้ตรงกับตา: สําหรับการใช้งานพิเศษ

การเบี่ยงเบนที่อนุญาตจากเส้นตรงอาจถูกตกลงระหว่างผู้ซื้อและท่อ

ผู้ผลิต; ความเบี่ยงเบนที่อนุญาตสูงสุดจากเส้นตรงที่เกี่ยวข้อง

ให้ระบุความยาวของการวัด L, ตัวอย่างเช่น 1mm/1000mm

ความแปลกแยก

E คือครึ่งหนึ่งของความแตกต่างระหว่างขนาดใหญ่และขนาดเล็ก

ค่าความหนาของผนัง (WT) ในเส้นตัดหนึ่ง

ในมิลลิเมตร

อย่างไรก็ตาม eccentricity ได้แสดงออกเป็นร้อยละของความหนาผนังเฉลี่ยของส่วนตัดนี้

ความกว้างเฉลี่ยภายในและภายนอก

D0 คือค่าเฉลี่ยทางคณิตศาสตร์ระหว่างเส้นผ่าท่อขนาดเล็กที่สุดและขนาดใหญ่ที่สุดบนท่อหรือท่อใด ๆ

ขอบเขต หากความหนาของผนังขั้นต่ําถูกต้อง การเปลี่ยนแปลงถูกอนุญาตในด้านบวกเท่านั้น

อุปกรณ์ประกอบ

O คือความแตกต่างระหว่างกว้างขนาดใหญ่และขนาดเล็กบนวงกลมของท่อใด ๆ

ในเปอร์เซ็นต์ของกว้างเฉลี่ยนี้คือ:

ไม่ควรให้สับสนกับความเฉพาะ

กระบวนการผลิตท่อไร้รอย

ท่อไร้รอยเหล็กอ่อนจาก 1/8 ถึง 24 นิ้ว

เรียกกันว่า "กระบวนการปั๊กมิลล์" หรือ "กระบวนการออกคล้อง" (ใช้สําหรับกว้างขนาดเล็ก)

ขณะที่กระบวนการ "มิลแมนเดรล" ใช้สําหรับกว้างกว่า

การใช้งาน/การใช้

ท่อเหล็กไร้รอยใช้สําหรับการใช้งานที่แตกต่างกันในอุตสาหกรรมน้ํามันและก๊าซ

•การดําเนินงานด้านบน (ท่อ OCTG)

•ตอนกลาง (การส่งและการกระจายของของเหลว เช่น น้ํามัน ก๊าซ คัน ไอน้ํา

•ล่างสายน้ํา (กระบวนการหลอดสูตรเพื่อปรับปรุงน้ํามันและก๊าซเป็นผลิตภัณฑ์ที่กําเนิด)

•อุปกรณ์ประปาทั่วไปสําหรับบริการสาธารณะ

สอบถามและตอบ

คําถาม: ความแตกต่างระหว่างท่อไร้รอยและท่อไร้รอยคืออะไร?

A:ท่อเหล็กไร้สายไม่ควรให้สับสนกับท่อไร้สาย มีความแตกต่างที่สําคัญระหว่างท่อและท่อไม่เพียงแต่เชิงสาระคําว่า "ท่อ" ใช้กับท่อใด ๆ ที่ใช้ในการส่งของเหลว, โดยคําว่าท่อ หมายถึงส่วนท่อ (มีรูปร่างต่าง ๆ, กลม, ขนาดโอวาล, สี่เหลี่ยม) ที่ใช้สําหรับการใช้งานโครงสร้าง / เครื่องจักรกล, ระบบเครื่องมือ,และการก่อสร้างอุปกรณ์ความดัน เช่น เครื่องปั่น, เครื่องแลกเปลี่ยนความร้อน และเครื่องทําความร้อน

Q: ความอดทนของท่อที่ไม่มีรอย

A:ความละเอียดความละเอียดของขนาดสําหรับ API 5L / A106GR.B ท่อไร้รอย

1. สําหรับวงกลมภายนอกที่น้อยกว่า 2 3/8 นิ้ว (60.3 มิลลิเมตร), ความอนุญาตวงกลมของร่างท่อ +/- 0.5 มิลลิเมตร. ปลายท่อ +/- 0.5 มิลลิเมตร; นอกของความอนุญาตกลมสําหรับร่างท่อ 0.9 มิลลิเมตร (0.036 นิ้ว), ปลายท่อ 0.6 มิลลิเมตร (0.036 มิลลิเมตร)024 มม).

2. สําหรับ OD เท่ากับหรือมากกว่า 2 3/8 นิ้ว (60.3) ถึง 24 นิ้ว (610 มม) (ความอนุญาตความกว้าง) สําหรับร่างท่อคือ +/- 0.0075D,ปลายท่อ +/- 0.005D แต่สูงสุดถึง +/-1.6 มม (0.063 มม);

ความละเอียดความกลมสําหรับร่างท่อ≤0.015D, ปลายท่อ≤0.01D

(ในกรณีที่ตกลงกับผู้ผลิตและลูกค้า ความอนุญาตที่เข้มข้นกว่าสามารถนําไปใช้)

3สําหรับความหนาของผนัง

ต่ํากว่า 4 mm (0 0157 นิ้ว) ความละเอียด +0.6 (0.024 มม) -0.5 มม (0.020 นิ้ว)

สําหรับ API 5L ความหนาของท่อเหล็กไร้รอยในขนาด 4 mm ถึง 10 mm (0,394 นิ้ว) +0. 150t, -0.125t

สําหรับ API ความหนาของท่อไร้รอย 10 mm ถึง 25 mm (0,984 นิ้ว) +/- 0,125 t

ความหนาของผนัง≥25 mm, +3.7 mm หรือ +0.1t (ถ้าใหญ่กว่า) และ -3.0 mm (0.120 นิ้ว) หรือ -0.1t (ถ้าใหญ่กว่า)

t สําหรับความหนา

4สําหรับความตรง ความยาวสูงสุด 0.15% ของยาว

5ความตรง, ความหันทางสูงสุดสําหรับปลายท่อ, จะ≤0.3 mm / m

6ความยาว +/- 200 มม สําหรับทั่วไป +/- 25.4 มม สําหรับพิเศษ
