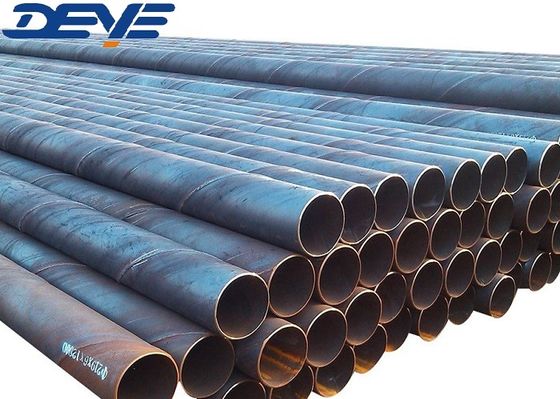

ท่อปั่นสาย Saw เหล็กคาร์บอน A53GR.B / API 5L GR.B X42 X52

ท่อเย็บผสมผสาน Saw สแตนเลสคาร์บอน

ท่อ SAW คือชนิดหนึ่งของท่อเย็บ / สะสม

ท่อเหล็ก SAWเป็นตัวสั้นของท่อเหล็กท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อSAW เป็นกระบวนการผลิตโดยใช้การเชื่อมเส้นโค้งดําน้ําของเหล็ก, กระบวนการนี้ผลิตความหนาแน่นของกระแสไฟฟ้าที่สูง, ซึ่งป้องกันชั้นไหลของความร้อนจากการสูญเสียความร้อนอย่างรวดเร็วและมุ่งเน้นในบริเวณการปั่น. มาตรฐานที่ใช้ทั่วไปคือ API 5L.

สะสมอาร์คท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อน้ํายาความดันต่ําโรงงานเหล็ก

ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด

เทคโนโลยี/ใบข้อมูลเทคนิคของวัสดุประเภทปกติ

การออกแบบมิติ

OD... กว้างนอก

ID... กว้างภายใน

WT... ความหนาของผนัง

L... ความยาว

หากความหนาของผนังขั้นต่ําถูกต้องการ การเปลี่ยนแปลงถูกอนุญาตในด้านบวกเท่านั้น

ปลายการปั่นกระโปรง

ขนาดของน้ํามัน

รูป 4 รายละเอียดของบีเวลสอ้วนสําหรับ GTAW Root Pass [WT > 3 mm (0,12 นิ้ว) ถึง 10 mm (0,38 นิ้ว) รวม]

หมายเหตุทั่วไป:

a) รายละเอียดนี้ใช้สําหรับการเชื่อมกล่องก๊าซตองเฟรเมน (GTAW) ของการผ่านรากที่ความหนาชื่อมากกว่า 3 มม.

(b) ขนาดเส้นตรงเป็นมิลลิเมตรที่มีค่านิ้วในวงกรง

ความ จําเป็น ที่ จะ เป็น คน ตรง

ท่อและท่อทันดาร์ดถูกนํามาให้ตรงกับตา: สําหรับการใช้งานพิเศษ

การเบี่ยงเบนที่อนุญาตจากเส้นตรงอาจถูกตกลงระหว่างผู้ซื้อและท่อ

ผู้ผลิต; ความเบี่ยงเบนที่อนุญาตสูงสุดจากเส้นตรงที่เกี่ยวข้อง

ให้ระบุความยาวของการวัด L, ตัวอย่างเช่น 1mm/1000mm

ความแปลกแยก

E คือครึ่งหนึ่งของความแตกต่างระหว่างขนาดใหญ่และขนาดเล็ก

ค่าความหนาของผนัง (WT) ในเส้นตัดหนึ่ง

ในมิลลิเมตร

อย่างไรก็ตาม eccentricity ได้แสดงออกเป็นร้อยละของความหนาผนังเฉลี่ยของส่วนตัดนี้

ความกว้างเฉลี่ยภายในและภายนอก

D0 คือค่าเฉลี่ยทางคณิตศาสตร์ระหว่างเส้นผ่าท่อขนาดเล็กที่สุดและขนาดใหญ่ที่สุดบนท่อหรือท่อใด ๆ

ขอบเขต หากความหนาของผนังขั้นต่ําถูกต้อง การเปลี่ยนแปลงถูกอนุญาตในด้านบวกเท่านั้น

อุปกรณ์ประกอบ

O คือความแตกต่างระหว่างกว้างขนาดใหญ่และขนาดเล็กบนวงกลมของท่อใด ๆ

ในเปอร์เซ็นต์ของกว้างเฉลี่ยนี้คือ:

ไม่ควรให้สับสนกับความเฉพาะ

กระบวนการผลิตท่อเจาะ

ชื่อเต็มของท่อเหล็ก SAW คือท่อเหล็กท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อการเชื่อมลวดดําน้ํามีลักษณะของคุณภาพเชื่อมสูง, ประสิทธิภาพการผลิตสูง, ไม่มีแสงวงศ์และควันและฝุ่นน้อย. ท่อเหล็กท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อท่อน้ํายาความดันต่ําและวิศวกรรมโครงสร้างเหล็ก

การใช้งาน/การใช้

ท่อเหล็กผสมผสานแบบสไพร่ถูกใช้อย่างแพร่หลายในน้ํามัน ก๊าซธรรมชาติ น้ํา และท่อขนส่งและกระจายของของเหลวที่เผาไหม้และไม่เผาไหม้อื่น ๆโครงสร้างเหล็กสําหรับการก่อสร้างและวัตถุประสงค์ทั่วไปอื่น ๆ ด้วยขนาดที่กว้าง.

สอบถามและตอบ

Q: ความแตกต่างระหว่างท่อ ERW และท่อ SAW คืออะไร?

ท่อ ERW

ท่อ ERW หรือที่รู้จักกันในนามท่อผสมกันด้วยความต้านทานไฟฟ้า เป็นท่อที่ผลิตโดยการม้วนแผ่นเหล็กเรียบเป็นรูปร่างท่อสายผสมที่เกิดขึ้นเกือบไม่มีรอยต่อ, ทําให้ท่อ ERW เหมาะสมสําหรับการใช้งานที่ต้องการความละเอียดสูงและการเสร็จสิ้นที่เรียบร้อย. ท่อ ERW ถูกใช้ทั่วไปในโครงสร้างอาคาร, เครื่องจักร, และอุตสาหกรรมรถยนต์.

ข้อดีของท่อ ERW

ท่อ ERW ราคาถูกกว่าท่อ SAW

มันง่ายต่อการผลิต และมีผิวเรียบเรียบกว่า

ท่อ ERW สามารถใช้ได้สําหรับการใช้งานที่หลากหลาย

ข้อเสียของท่อ ERW

ท่อ ERW มีความสามารถในการทนความดันต่ํากว่าท่อ SAW

พวกเขามักจะมีสอยที่อ่อนแอกว่าท่อ SAW

ท่อ ERW มีอารมณ์ต่อการเกิดสนิมมากขึ้น

ท่อ SAW

ท่อ SAW หรือที่รู้จักกันในชื่อท่อบดแบบบดแบบบดแบบบดแบบบดแบบบดแบบบดแบบบด โดยทําด้วยการทําความร้อนขอบของแผ่นเหล็กหรือโค้ลภายใต้ความดันเพื่อสร้างการบดท่อ SAW ถูกใช้โดยทั่วไปในอุตสาหกรรมน้ํามันและก๊าซสําหรับการขนส่งน้ํามันและก๊าซจากสถานที่เจาะบนshore และ offshore.

ข้อดีของท่อ SAW

ท่อ SAW มีความสามารถในการทนความดันที่สูงกว่าเทียบกับท่อ ERW

พวกเขามีสอยแข็งแรงกว่าท่อ ERW

ท่อ SAW ไม่ค่อยจะเกิดสนิม

ข้อเสียของท่อ SAW

ท่อ SAW ราคาแพงกว่าท่อ ERW

มันยากที่จะผลิต และมีพื้นผิวที่เสร็จกว่า

ท่อ SAW ใช้เป็นหลักในปิ้นน้ํามันและก๊าซ และสามารถใช้ได้ดีสําหรับอุตสาหกรรมอื่น ๆ

ใช้ท่อ ERW

ท่อ ERW เหมาะสําหรับการใช้งานที่ต้องการผิวเรียบและขนาดแม่นยํา พวกเขายังเหมาะสําหรับโครงการที่ต้องการความจุและงบประมาณความดันต่ํากว่าท่อ ERW ถูกใช้ทั่วไปในโครงสร้างอาคาร, อุตสาหกรรมเครื่องจักรและรถยนต์

ใช้ท่อ SAW

ท่อ SAW เหมาะสําหรับโครงการที่ต้องการความจุแรงดันที่สูงขึ้นและความแข็งแรงในการผสมท่อ. พวกเขาถูกใช้โดยทั่วไปในน้ํามันและก๊าซเป็นท่อสําหรับการขนส่งน้ํามันและก๊าซ.หากคุณกําลังทํางานในโครงการน้ํามันและก๊าซ และต้องการปกป้องท่อของคุณจากการกัดกร่อน, พิจารณาที่จะได้รับการเคลือบ epoxy การเชื่อมโยงการหลอมรวมบนท่อ SAW ของคุณ

Q: ความอดทนของท่อที่ไม่มีรอย

A: ความละเอียดของขนาดสําหรับ API 5L / A106GR.B ท่อไร้รอย

1. สําหรับวงกลมภายนอกที่น้อยกว่า 2 3/8 นิ้ว (60.3 มิลลิเมตร), ความอนุญาตวงกลมของร่างท่อ +/- 0.5 มิลลิเมตร. ปลายท่อ +/- 0.5 มิลลิเมตร; นอกของความอนุญาตกลมสําหรับร่างท่อ 0.9 มิลลิเมตร (0.036 นิ้ว), ปลายท่อ 0.6 มิลลิเมตร (0.036 มิลลิเมตร)024 มม).

2. สําหรับ OD เท่ากับหรือมากกว่า 2 3/8 นิ้ว (60.3) ถึง 24 นิ้ว (610 มม) (ความอนุญาตความกว้าง) สําหรับร่างท่อคือ +/- 0.0075D,ปลายท่อ +/- 0.005D แต่สูงสุดถึง +/-1.6 มม (0.063 มม);

ความละเอียดความกลมสําหรับร่างท่อ≤0.015D, ปลายท่อ≤0.01D

(ในกรณีที่ตกลงกับผู้ผลิตและลูกค้า ความอนุญาตที่เข้มข้นกว่าสามารถนําไปใช้)

3สําหรับความหนาของผนัง

ต่ํากว่า 4 mm (0 0157 นิ้ว) ความละเอียด +0.6 (0.024 มม) -0.5 มม (0.020 นิ้ว)

สําหรับ API 5L ความหนาของท่อเหล็กไร้รอยในขนาด 4 mm ถึง 10 mm (0,394 นิ้ว) +0. 150t, -0.125t

สําหรับ API ความหนาของท่อไร้รอย 10 mm ถึง 25 mm (0,984 นิ้ว) +/- 0,125 t

ความหนาของผนัง≥25 mm, +3.7 mm หรือ +0.1t (ถ้าใหญ่กว่า) และ -3.0 mm (0.120 นิ้ว) หรือ -0.1t (ถ้าใหญ่กว่า)

t สําหรับความหนา

4สําหรับความตรง ความยาวสูงสุด 0.15% ของยาว

5ความตรง, ความหันทางสูงสุดสําหรับปลายท่อ, จะ≤0.3 mm / m

6ความยาว +/- 200 มม สําหรับทั่วไป +/- 25.4 มม สําหรับพิเศษ
