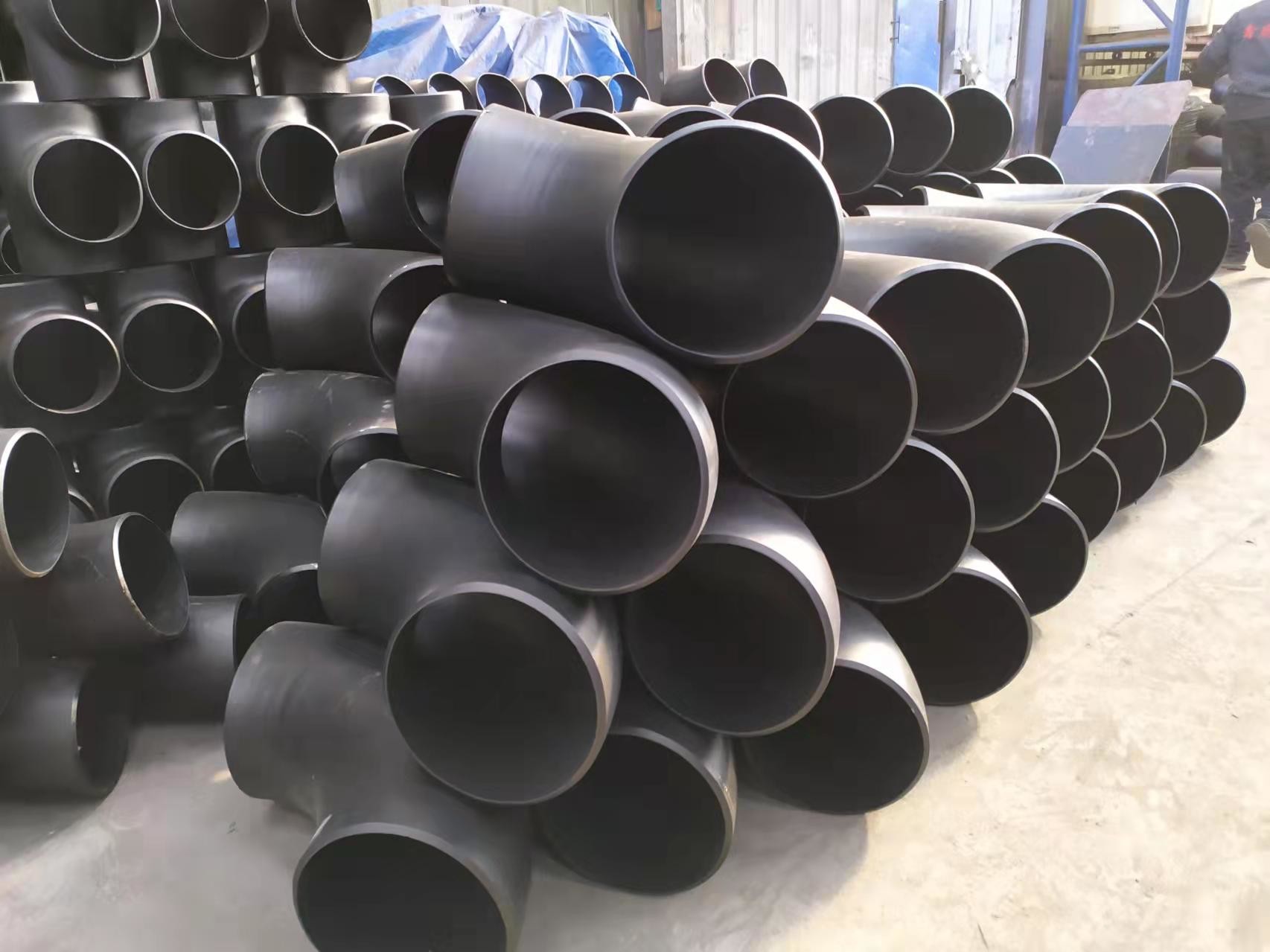

A234 WPB P91 พวงมาลัยท่อเหล็กคาร์บอน 45deg กับ ANSI B16.9 STD
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-EL-C09 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD0.58-USD100 for seamless fittings |
| รายละเอียดการบรรจุ | กล่องไม้, พาเลท, กล่อง |
| เวลาการส่งมอบ | 5-8 วันสำหรับรายการสต็อก |
| เงื่อนไขการชำระเงิน | L/C, T/T, D/P |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มาตรฐาน | ASME ANSI DIN GOST | วัสดุ | A234WPB, WP11, WP22, WPC, A420WPL6 |
|---|---|---|---|
| ความหนา | SGP, STD, SCH20, SCH30,SCH40, SCH60, SCH80, SCH160, XS, XXS | ขนาด | 1/2"-72" |
| พื้นที่ | การตกแต่งสีดำ, การตกแต่งแบบ Vanish, น้ำมันป้องกันสนิม | การเชื่อมต่อ | ก้นเชื่อม BW |
| เน้น | P91 อุปกรณ์ประกอบท่อเหล็กคาร์บอน,A234 อุปกรณ์ประกอบท่อเหล็กคาร์บอน,B16.9 อุปกรณ์ปั่นกระโปรงเหล็กก๊าบอน |
||
รายละเอียดสินค้า

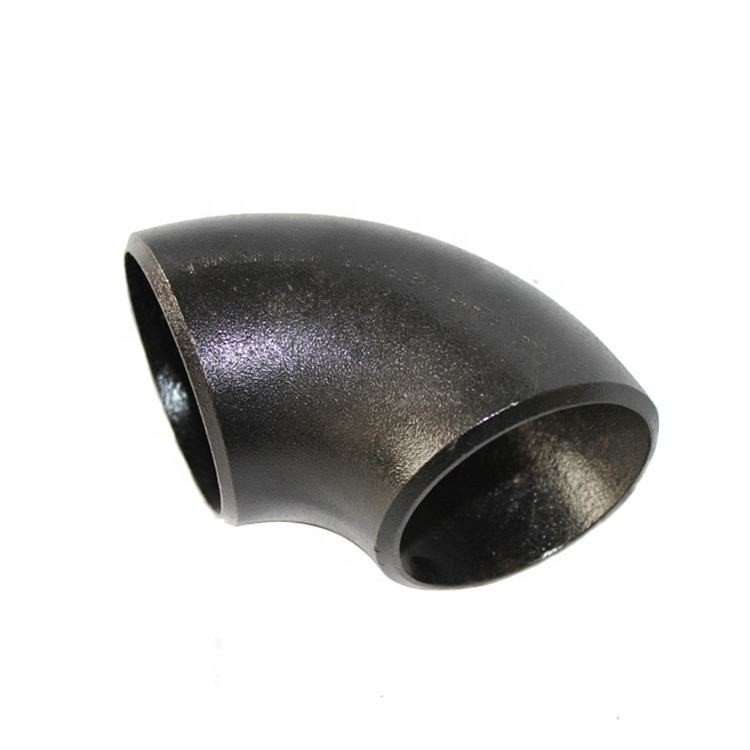

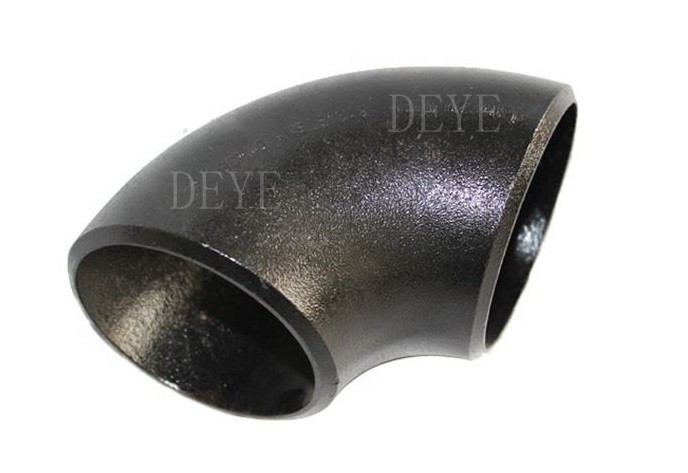

A234WPB P91 อุปกรณ์ประกอบท่อเหล็กสแตนเลส 45deg กับ ANSI B16.9 STD
หนวด: อุปกรณ์ประกอบท่อดังกล่าวถูกใช้ในการเปลี่ยนทิศทางของการไหล
- มุม 90 และ 45 องศา เนื่องจากความต้องการสูงของพวกเขาในระบบประปา
สําหรับปั๊มน้ํา, วาล์ว, และระบายน้ําชั้น, ในขณะที่ 45 องศาเอลโค้กส่วนใหญ่จะใช้ในสถานที่อุปกรณ์ประปา, อิเล็กทรอนิกส์
และเครือข่ายท่อไฟฟ้าอุตสาหกรรมเคมี, อาหาร, ท่อไฟฟ้าปรับอากาศ, การผลิตสวน, การเกษตร, และสถานที่พลังงานแสงอาทิตย์
ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด
| ชื่อสินค้า | ANSI B16.9 การเชื่อมต่อกระดานเหล็กคาร์บอน |
| ชนิด |
LR 90deg เอลบอย, SR 90deg เอลบอย, 45deg LR เอลบอย, 22.5LR เอลบอย, 80deg คืน, บัน, การลดเอลโค, สายตรง Tee, เทียบเทียบ Tee, คอน. สิ้นกระดูก, สิ้นกระดูกสะโพกยาวและสั้น |
| ขนาด | 1/2 "-72" หนวดไร้สาย ( 1/2 ′′ ′′ 24"), ERW / welded / หนวดผลิต (1/2 ′′ ′′ 72 ′′) |
| ความหนาของผนัง | ความหนาของ JIS SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN, SGP |
| มัต.มาตรฐาน | ASTMA234,ASTM A420,ASTM A312, ANSI B16.9/B16.28/B1625ASME B169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN มาตรฐาน เป็นต้น | |
| คุณภาพของวัสดุ | เหล็กคาร์บอน: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
|
12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 & WPHY 70 |
|
| ST370ST358ST372ST35.4/8, ST42, ST45, ST52, ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| สแตนเลส 304, 304L, 304H 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| พื้นที่ | สีดํา, สีเคลือบ, น้ํามันต้านสนิม, สายกระดาษร้อน, สายกระดาษเย็น, 3PE, เป็นต้น |
| แพ็คเกจการขนส่ง | โฟลมพลาสติก กล่องไม้ พาเล็ตไม้ หรือตามคําขอของลูกค้า |
เทคโนโลยี/ใบข้อมูลเทคนิค
รายการความหนาสําหรับอุปกรณ์ติดต่อท่อ ANSI B169
หน่วย: มม
| NPS | ไดเมเตอร์ภายนอก | ความหนาที่แตกต่างกันด้วยความอนุญาต +-12.5% | |||||||||
| Sch20 | Sch30 | โรค STD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | รางวัล | รางวัล | 1. 73 | 1. 73 | รางวัล | 2. 41 | 2. 41 | รางวัล | รางวัล | รางวัล |
| 1/4 | 13. 7 | รางวัล | รางวัล | 2. 24 | 2. 24 | รางวัล | 3. 02 | 3. 02 | รางวัล | รางวัล | รางวัล |
| 3/8 | 17. 1 | รางวัล | รางวัล | 2. 31 | 2. 31 | รางวัล | 3. 20 | 3. 20 | รางวัล | รางวัล | รางวัล |
| 1/2 | 21. 3 | รางวัล | รางวัล | 2. 77 | 2. 77 | รางวัล | 3. 73 | 3. 73 | รางวัล | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | รางวัล | รางวัล | 2. 87 | 2. 87 | รางวัล | 3. 91 | 3. 91 | รางวัล | 5. 56 | 7. 82 |
| 1 | 33.4 | รางวัล | รางวัล | 3. 38 | 3. 38 | รางวัล | 4. 55 | 4. 55 | รางวัล | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | รางวัล | รางวัล | 3. 56 | 3. 56 | รางวัล | 4. 85 | 4. 85 | รางวัล | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | รางวัล | รางวัล | 3. 68 | 3. 68 | รางวัล | 5. 08 | 5. 08 | รางวัล | 7. 14 | 10. 15 |
| 2 | 60. 3 | รางวัล | รางวัล | 3. 91 | 3. 91 | รางวัล | 5. 54 | 5. 54 | รางวัล | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | รางวัล | รางวัล | 5. 16 | 5. 16 | รางวัล | 7. 01 | 7.01 | รางวัล | 9. 53 | 14. 02 |
| 3 | 88. 9 | รางวัล | รางวัล | 5. 49 | 5. 49 | รางวัล | 7. 62 | 7. 62 | รางวัล | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | รางวัล | รางวัล | 5. 74 | 5. 74 | รางวัล | 8. 08 | 8. 08 | รางวัล | รางวัล | รางวัล |
| 4 | 114. 3 | รางวัล | รางวัล | 6.02 | 6. 02 | รางวัล | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | รางวัล | รางวัล | 6. 55 | 6. 55 | รางวัล | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | รางวัล | รางวัล | 7. 11 | 7. 11 | รางวัล | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | รางวัล |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | รางวัล |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | รางวัล |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | รางวัล |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | รางวัล | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | รางวัล |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | รางวัล |
| 26 | 660.4 | 12. 70 | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 38 | 965.2 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 40 | 1016. 0 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 42 | 1066. 8 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 44 | 1117. 6 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 46 | 1168.4 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 48 | 1219. 2 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
รายการขนาด
มิติของเอลโก้รัศมียาว
| ขนาดท่อปกติ (NPS) | กว้างภายนอกที่เบเวล | 90 องศาเอลโก้, A | 45 องศา |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1 0160 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168 คน0 | 1 753 | 727 |
| 48 | 12190 | 1 829 | 759 |
การใช้งาน/การใช้
ท่อระบายน้ําความดันต่ําและปานกลาง โบตเลอร์ อุตสาหกรรมน้ํามันและก๊าซธรรมชาติ การเจาะ อุตสาหกรรมเคมี
อุตสาหกรรมไฟฟ้า, การสร้างเรือ, อุปกรณ์ปุ๋ยและท่อ, โครงสร้าง, ปิโตรเคมี, อุตสาหกรรมยา, ฯลฯ
รายละเอียดวัสดุ
การกําหนด: A 234/A 234M ∙ 05 ระบบนิยามมาตรฐานสําหรับปรับปรุงท่อของเหล็กก๊าบอนและเหล็กสแตนเลสสําหรับ
บริการอุณหภูมิปานกลางและสูง
รายละเอียดนี้ครอบคลุมสแตนเลสคาร์บอนและสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
โดยการปรับปรุงล่าสุดของ ASME B169บี 1611, MSS SP-79, และ MSS SP-95. อุปกรณ์ประกอบเหล่านี้สําหรับการใช้ในท่อความดัน
และในการผลิตภาชนะความดันสําหรับการใช้งานในอุณหภูมิที่ปานกลางและสูง
มาตรฐาน MSS จะถูกจัดทําตามความต้องการเพิ่มเติม S58 ของรายละเอียด A 960
ความต้องการทางเคมี (องค์ประกอบ, %)
| เกรดและวัสดุ | C | Mn | P | S | ซิลิคอน | โครเมียม | โมลิบเดน | นิเคิล | ทองแดง |
| WPBB,C,D,E,F0.30 สูงสุด | 0.29 รางวัลที่ 106 | 0.05 | 0.058 | 0.10 นาที | 0.40 สูงสุด | 0.15 สูงสุด | 0.40 สูงสุด | 0.40 สูงสุด | |
| WPCC,D,E,F0.35 สูงสุด | 0.29 รางวัลที่ 106 | 0.05 | 0.058 | 0.10 นาที | 0.40 สูงสุด | 0.15 สูงสุด | 0.40 สูงสุด | 0.40 สูงสุด | |
| WP1 | 0.28 สูงสุด | 0.30 ละ 0.90 | 0.045 | 0.045 | 0.10 ละ 0.50 | . . . | 0.44 ราคา 0.65 . . . . . | ||
| WP12 CL1 | 00.05 หมื่น20 | 0.30 ละ 0.80 | 0.045 | 0.045 | 0.60 สูงสุด | 0.80 ราคา 1.25 | 0.44 ราคา 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 00.05 หมื่น15 | 0.30 ละ 0.60 | 0.03 | 0.03 | 0.50 ราคา 1 บาท00 | 10.00 ราคา 1.50 | 0.44 ราคา 0.65 . . . . . | ||
| WP11 CL2 | 00.05 หมื่น20 | 0.30 ละ 0.80 | 0.04 | 0.04 | 0.50 ราคา 1 บาท00 | 10.00 ราคา 1.50 | 0.44 ราคา 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 00.05 หมื่น15 | 0.30 ละ 0.60 | 0.04 | 0.04 | 0.50 สูงสุด | 1.90 ราคา 2.60 | 0.87 ราคา 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 สูงสุด | 0.30 ละ 0.60 | 0.04 | 0.03 | 0.50 สูงสุด | 40.066 บาท0 | 0.44 ราคา 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 สูงสุด | 0.30 ละ 0.60 | 0.03 | 0.03 | 1.00 สูงสุด | 80.0 ราคา 10.0 | 0.90 ราคา 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 สูงสุด | 0.40 ราคา 1 บาท06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ครับ24 | 0.75 ราคา 1 บาท25 | |
| WP91 | 00.08 หมื่น12 | 0.30 ละ 0.60 | 0.02 | 0.01 | 0.20 ละ 0.50 | 80.099 บาท5 | 0.85 ราคา 1 บาท05 | 0.40 สูงสุด | . . . |
| WP911 | 0.09 หมื่น13 | 0.30 ละ 0.60 | 0.02 | 0.01 | 0.10 ละ 0.50 | 8.5 ละ 9.5 | 0.90 ราคา 1.10 | 0.40 สูงสุด |
. .
|
ความต้องการการทํางานของเครื่องจักรกล
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| สัญลักษณ์เกรดและเครื่องหมาย | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| ความแข็งแรงในการดึง ระยะ ksi [MPa] | 60?? 85 | 70 ¢ 95 | 55 ¢ 80 | 60?? 85 | 63?? 88 | 75 ¢ 100 | 85?? 110 | 90 ราคา 120 | 60?? 85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520 ₹ 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| ความแข็งแรงของความแรง, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 % การสับสนหรือ 0.5 % การขยายความอ่อนแรง) |
|||||||||
กระบวนการผลิต

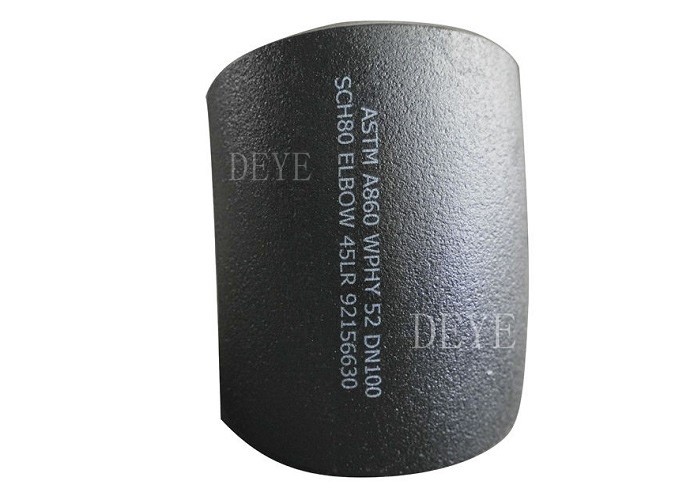

กระบวนการทําเครื่องหมายและอุปกรณ์ใหม่
เครื่องแปรรูป ELBOW Shaper
แบบ tee กระบวนการและอุปกรณ์
กระบวนการและอุปกรณ์แบบลด
กระบวนการและอุปกรณ์ในการระเบิดทราย
กระบวนการบีเวล
ร้านวาดภาพ
แพ็คเกจ สําหรับการส่ง
มาตรฐานอ้างอิง
ขนาดของอิทธิพลในการใช้งาน
ข้อมูลเฉพาะเจาะจง ASME B16.9 ได้ถูกออกแบบมาสําหรับ fittings ที่เชื่อมต่อด้วยบัตต์ที่นําไปใช้ในลําเลียงการก่อสร้างอุตสาหกรรม
tee, cross, cap, reducer และอื่นๆ
สาขาใช้งานตามมาตรฐาน
มาตรฐานนี้รวมถึงรายละเอียดของ NPS 1/2 ถึง NPS 48 (DN15-DN1200)
ขนาดรวม, หมายเลขความอนุญาต, วิธีการทดสอบและเครื่องหมาย
อุปกรณ์พิเศษ
อุปกรณ์ประกอบพิเศษในที่นี้หมายถึงขนาดพิเศษ รูปแบบและความละเอียดที่ตกลงกันระหว่างผู้ซื้อและผู้ผลิต
เครื่องประกอบ
ผลิตด้านและอุปกรณ์เสริมอื่น ๆ โดยการผสมผสานรอบหรือตัดกัน ถือว่าการผลิตท่อ
ไม่สามารถนํามาใช้มาตรฐานนี้
หน่วยตาม ASME B16.9 จะระบุทั้งหน่วย SI (เมตร) และหน่วยธรรมดาของสหรัฐอเมริกา การกําหนดขนาดคือ NPS
มาตรฐานอ้างอิง
มันไม่ได้ถือว่าเป็นสิ่งที่เชิงปฏิบัติการที่จะระบุฉบับเฉพาะของมาตรฐานและรายละเอียดแต่ละตัวในอ้างอิงแต่ละตัว
ผลิตภัณฑ์ที่ผลิตให้สอดคล้องกับฉบับก่อน ๆ ของมาตรฐานที่อ้างอิง และในทุกด้านอื่น ๆ สอดคล้องกับมาตรฐานนี้
จะถือว่าได้รับการปฏิบัติตาม
ASME B165: ท่อ Flanges และ Flanged Fittings: NPS 1?? 2 ผ่านมาตรฐาน NPS 24 เมตร / นิ้ว
ASME B1625: สําหรับปลายปั่นท้าย
ASME B31: รหัสสําหรับท่อความดัน
ASME B313: ท่อกระบวนการ
ASME B36.10M ท่อเหล็กเหล็กเหล็กผสมผสานและไร้สาย
ASME B36.19M ท่อเหล็กไร้ขัด
รหัสเครื่องปั่นและภาชนะความดันของ ASME
ASTM A234/A234M-17, รายละเอียดสําหรับอุปกรณ์ประกอบท่อจากเหล็กก๊าบอนและเหล็กสแตนเลส
บริการอุณหภูมิปานกลางและสูง
ASTM A403/A403M-16, รายละเอียดสําหรับอุปกรณ์ประกอบท่อเหล็กออสเตนไทม์
ASTM A420/A420M-16, รายละเอียดสําหรับอุปกรณ์ประกอบท่อจากเหล็กก๊าบอนและเหล็กสแตนเลส
บริการอุณหภูมิต่ํา
ASTM A815/A815M-14e1 รายละเอียดสําหรับไฟฟิตท่อเหล็กดัดแบบเฟอริต, เฟอริต/ออสเตนติก และมาร์เทนซิท
ASTM A960/A960M-16a รายละเอียดสําหรับความต้องการร่วมสําหรับอุปกรณ์ประกอบสําหรับท่อเหล็กผลิต
ASTM E29-13 การปฏิบัติในการใช้ตัวเลขสําคัญในข้อมูลการทดสอบเพื่อกําหนดความสอดคล้องกับรายละเอียด
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: สําหรับวัสดุโลหะอื่น ๆ (อลูมิเนียม, ไทเทเนียม, นิเคิลและสับสนธิ)
FAQ/ คําถามและคําตอบจากลูกค้า
ถาม: ลูกค้าขอเครื่องเชื่อมปูนใน A105:
A: วัสดุที่ใช้กันทั่วไปที่สุดในเหล็กคาร์บอนคือ A234WPB มันเท่ากับแหลม A105
อย่างไรก็ตามไม่มีสิ่งใดที่เรียกว่า A105 หรือ A106 บัตท์สเวดฟิต A106 Gr.B สําหรับเกรดท่อ
A234WPB อุปกรณ์ประกอบทําจากท่อ A106GR.B. A105 เป็นวัสดุจาก Bar
เป็น Fittings ความดันสูงหรือ Flange
Q: ลูกค้าต้องการ อะไหล่ปั่นปะทะแบบปกติ:
ตอบ: นี่คือความเข้าใจผิดเช่นกัน เนื่องจากแผ่นขัดมีใน A105 และ A105 N, โดย N หมายถึงปกติ.
อย่างไรก็ตาม, ไม่มีสิ่งที่เรียกว่า A234WPBN.
ซึ่งกระบวนการรักษาความร้อนปกติถูกทํา, โดยเฉพาะอย่างยิ่งสําหรับเอวและ Tees ลูกค้าที่ต้องการ
หน่วยงานประกอบการบัตท์เวลด์ (Butt weld fittings) ที่ได้รับมาตรฐาน ควรขอให้มีหน่วยงาน WPL6 ที่มีผลผลิตสูง และถูกมาตรฐานเป็นวิธีการมาตรฐาน
ถาม: ลูกค้าลืมระบุตารางท่อ
A: อะไหล่ Buttweld ถูกขายตามขนาดท่อ แต่แผนการท่อต้องกําหนดให้ตรงกับ ID ของอะไหล่
ถ้าไม่มีกําหนดการที่ระบุ เราจะสมมุติว่าต้องการผนังมาตรฐาน
Q; ลูกค้าลืมระบุการเชื่อมต่อหรือต่อต่อแบบไม่ต่อต่อ
A: อะไหล่บัตต์สเวดมีให้เลือกทั้งแบบสเวดและแบบไม่มีรอย
หรือสแตนเลสสตอลฟิตติ้งทําจากท่อไร้รอยและมักจะแพงกว่า
ไม่ทั่วไปในขนาดใหญ่กว่า 12 ′′ อะไหล่ท่อ welded ได้รับการทําจาก ERW โรงงานเหล็กก๊าบอน welded หรือ
ท่อสแตนเลส มีขนาดจาก 1⁄2 ′′ ถึง 72 ′′ และมีราคาที่คุ้มค่ากว่าเครื่องปรับแบบไร้รอย
คําถาม: แพร่รัศมีสั้น (SR) หรือ แพร่รัศมียาว (LR) หมายถึงอะไร?
ตอบ: คุณมักจะได้ยิน SR45 นิ้วมือหรือ LR45 นิ้วมือ. 45 หรือ 90 อ้างอิงมุมของโค้งสําหรับการปรับ buttweld
เพื่อเปลี่ยนทิศทางของการไหล.ยาวรัศมีเอลโค (LR 90 เอลโคหรือ LR 45 เอลโค) จะมีท่อโค้งที่
ดังนั้น LR 90 ขนาด 6 นิ้ว มีรัศมีโค้งที่ 1.5 x ขนาดท่อ
กลมเล็บรัศมีสั้น (SR45 หรือ SR90) มีบิดท่อที่เท่ากับขนาดของอุปกรณ์ติดตั้งดังนั้น 6 ราคา SR 45
มีรัศมีการบิดที่ 6 ̊ ขนาดท่อชื่อ
คําถาม: การติดต่อท่อ 3R หรือ 3D คืออะไร?
ตอบ: อย่างแรก คําว่า 3R หรือ 3D ใช้กันเหมือนกัน คอบล็อด 3R มีรัศมีโค้ง
3 เท่าของขนาดท่อชื่อเสียง. 3R อัลโบว์ เท่ากับ 3D อัลโบว์
บริการ DEYE PIPING COMPANY
1การสนับสนุนทางเทคนิค
2การควบคุมคุณภาพของวัสดุแท้
3การตรวจสอบระหว่างการผลิต
4การทดสอบสุดท้ายรวมทั้งพื้นผิว, ขนาด, PT Test, RT Test, Ultrasonic Test
5. รายงานการทดสอบทุกครั้ง
4. ราคาจัดส่งยืดหยุ่น EXW FOB CIF CFR DDP DDU
5วิธีการชําระเงินแบบยืดหยุ่น: LC. TT. DP
6แพ็คเกจที่กําหนดเองรวมโลโก้ ขนาดกระเป๋า
7. 18 เดือน การรับประกันคุณภาพ
9. แทนโดยอากาศฟรีถ้ามีข้อผิดพลาด
10. 24 ชั่วโมง เพื่อตอบสนองคําถามของคุณ
แนะนำผลิตภัณฑ์
