A234 WPB อุปกรณ์ประกอบท่อเหล็กคาร์บอนอ่อนที่มี SCH40 SCH80
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-TEE-C10 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD0.58-USD100 for seamless fittings |
| รายละเอียดการบรรจุ | กล่องไม้, พาเลท, กล่อง |
| เวลาการส่งมอบ | 5-8 วันสำหรับรายการสต็อก |
| เงื่อนไขการชำระเงิน | L/C, T/T, D/P |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มาตรฐาน | ASME ANSI DIN GOST MSS SP 44 | วัสดุ | A234WPB, WP11, WP22, WPC, P9, P11, A420WPL6 |
|---|---|---|---|
| ความหนา | SGP, STD, SCH20, SCH30,SCH40, SCH60, SCH80, SCH160, XS, XXS | ขนาด | 1/2"-72" |
| ชนิด | หมวกยางยางยางยางยางยางยางยาง | การเชื่อมต่อ | สายสลัด BW สายสลัด Butt |
| พื้นที่ | ภาพวาดสีดำ, ภาพวาด Vanish, น้ำมันป้องกันสนิม, งานพ่นทราย | ||
| เน้น | อุปกรณ์ประกอบท่อเหล็กคาร์บอนอ่อน,Sch40 อุปกรณ์ติดต่อท่อเหล็กคาร์บอน,A234 อุปกรณ์ประกอบท่อคาร์บอน |
||
รายละเอียดสินค้า
A234 WPB อุปกรณ์ประกอบท่อเหล็กคาร์บอนอ่อนที่มี SCH40 SCH80
Butt Welded Pipefittings ได้ถูกออกแบบตามมาตรฐาน ASME B16.9 ที่ใช้ในท่อการก่อสร้างอุตสาหกรรม

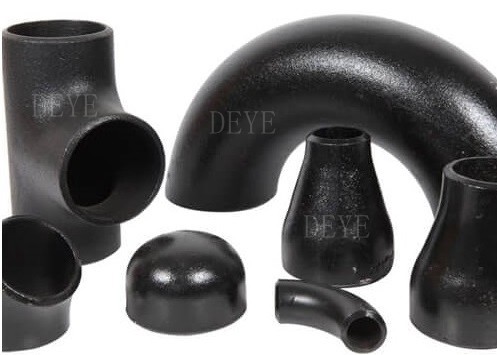

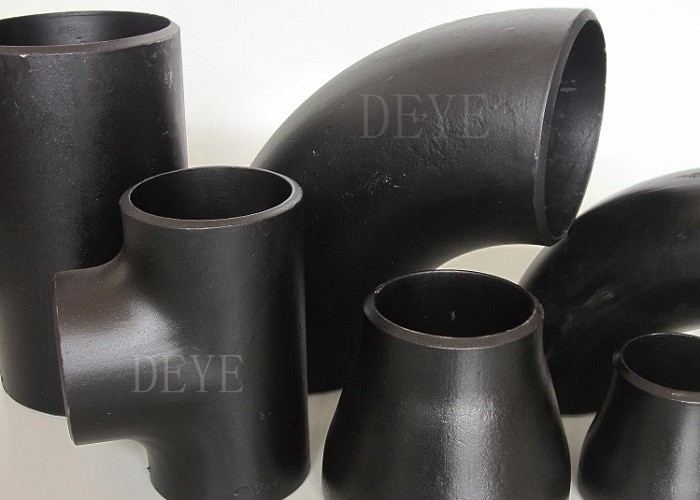

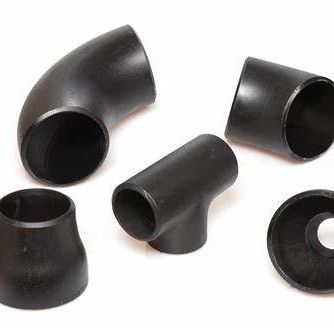

รวมถึงเอ็นบอย, ที, ครอส, หมวก, ลด, ปลาย Stub และอื่นๆหม้อปรับท่อ buttweld ไม่มีรอยถูกผลิตจาก
ท่อและท่อที่ไม่มีรอยต่อ โดยการดึงออกแบบร้อนหรือเย็น, การสร้างและกระบวนการแปรรูป
จากท่อเหล็กคาร์บอนที่ม้วนร้อน อะไหล่ผสมผสานขนาดใหญ่ถูกผลิตจากแผ่นผสานที่ม้วนร้อนผสมผสานต้องทํา 100% การทดสอบรังสี
ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด
มาตรฐานการผลิต
| ASME B169 | เครื่องประกอบผลิตในโรงงาน |
| ASME B1625 | ปลายการปั่นท้าย |
| ASME B1628 | โรงงานผลิตเหล็กสแตนเลสรัศมีสั้นเอลโก้และ Buttwelding |
| MSS SP-43 | อุปกรณ์ประกอบสําหรับการปั่นบัตต์ (Butt-Welding Fittings) ที่ผลิตและผลิตเพื่อการใช้งานความดันต่ํา และทนทานต่อการกัดกร่อน |
| ASTM A403 ASME SA403 | รายละเอียดมาตรฐานสําหรับอัดส่วนท่อสแตนเลส austenitic |
ใบนิยามรายละเอียด
| ชื่อสินค้า | ANSI B16.9 ท่อเหล็กคาร์บอนปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊มปั๊ม |
| ชนิด | LR 90deg เอลบอย, SR 90deg เอลบอย, 45deg LR เอลบอย, 22.5LR เอลบอย, 80deg คืน, บิด, ลดเอลบอย, สายตรง Tee, เทียบเทียบ Tee, Con. ลด, ecc. ลด, Y tees, caps, Stub Ends,สิ้นสับสับสับสับยาวและสั้น |
| ขนาด | 1/2 "-72" หนวดไร้สาย ( 1/2 ′′ ′′ 24"), ERW / welded / หนวดผลิต (1/2 ′′ ′′ 72 ′′) |
| ความหนาของผนัง | ความหนาของ JIS SCH10,SCH20,SCH30,STD,SCH40,SCH60,XS,SCH80,SCH100,SCH120,SCH140,SCH160,XXS,DIN, SGP |
| มัต.มาตรฐาน | ASTMA234,ASTM A420,ASTM A312, ANSI B16.9/B16.28/B1625ASME B169, |
| JIS B2311-1997/2312, JIS B2311/B2312, DIN 2605-1/2617/2615 | |
| GB 12459-99, EN มาตรฐาน เป็นต้น | |
| คุณภาพของวัสดุ | เหล็กคาร์บอน: A234 WPB, WP5, WP6, WP9, WP11, WP12, WP22, A420WPL6, WPL8, WP91 |
| 12CrMo, 15Cr5Mo, 1Cr5Mo, 12Cr1MoV, WPHY 42, WPHY 46, WPHY 52, WPHY 60, WPHY 65 และ WPHY 70 | |
| ST370ST358ST372ST35.4/8, ST42, ST45, ST52, ST524 | |
| STP G38,STP G42,STPT42,STB42,STS42,STPT49,STS49 | |
| สแตนเลส 304, 304L, 304H 316, 316L, 316H, 321, 347, 347H, Duplex SS 2507, DSS2205, UNS31803 UNS32750 1.4301,1.4306, 1.4401, 1.4435, 1.4406, 1.4404, 1.4462, 1.4410, 1.4501 | |
| พื้นที่ | สีดํา, สีเคลือบ, น้ํามันต้านสนิม, สายกระดาษร้อน, สายกระดาษเย็น, 3PE, เป็นต้น |
| แพ็คเกจการขนส่ง | โฟลมพลาสติก กล่องไม้ พาเล็ตไม้ หรือตามคําขอของลูกค้า |
เทคโนโลยี/ใบข้อมูลเทคนิค
รายการความหนาสําหรับอุปกรณ์ติดต่อท่อ ANSI B169
หน่วย: มม
| NPS | ไดเมเตอร์ภายนอก | ความหนาที่แตกต่างกันด้วยความอนุญาต +-12.5% | |||||||||
| Sch20 | Sch30 | โรค STD | Sch40 | Sch60 | XS | Sch80 | Schl20 | Sch160 | XXS | ||
| 1/8 | 10. 3 | รางวัล | รางวัล | 1. 73 | 1. 73 | รางวัล | 2. 41 | 2. 41 | รางวัล | รางวัล | รางวัล |
| 1/4 | 13. 7 | รางวัล | รางวัล | 2. 24 | 2. 24 | รางวัล | 3. 02 | 3. 02 | รางวัล | รางวัล | รางวัล |
| 3/8 | 17. 1 | รางวัล | รางวัล | 2. 31 | 2. 31 | รางวัล | 3. 20 | 3. 20 | รางวัล | รางวัล | รางวัล |
| 1/2 | 21. 3 | รางวัล | รางวัล | 2. 77 | 2. 77 | รางวัล | 3. 73 | 3. 73 | รางวัล | 4. 78 | 7. 47 |
| 3/4 | 26. 7 | รางวัล | รางวัล | 2. 87 | 2. 87 | รางวัล | 3. 91 | 3. 91 | รางวัล | 5. 56 | 7. 82 |
| 1 | 33.4 | รางวัล | รางวัล | 3. 38 | 3. 38 | รางวัล | 4. 55 | 4. 55 | รางวัล | 6. 35 | 9. 09 |
| 1 1/4 | 42. 2 | รางวัล | รางวัล | 3. 56 | 3. 56 | รางวัล | 4. 85 | 4. 85 | รางวัล | 6. 35 | 9. 70 |
| 1 1/2 | 48. 3 | รางวัล | รางวัล | 3. 68 | 3. 68 | รางวัล | 5. 08 | 5. 08 | รางวัล | 7. 14 | 10. 15 |
| 2 | 60. 3 | รางวัล | รางวัล | 3. 91 | 3. 91 | รางวัล | 5. 54 | 5. 54 | รางวัล | 8. 74 | 11. 07 |
| 2 1/2 | 73. 0 | รางวัล | รางวัล | 5. 16 | 5. 16 | รางวัล | 7. 01 | 7.01 | รางวัล | 9. 53 | 14. 02 |
| 3 | 88. 9 | รางวัล | รางวัล | 5. 49 | 5. 49 | รางวัล | 7. 62 | 7. 62 | รางวัล | 11. 13 | 15. 24 |
| 3 1/2 | 101. 6 | รางวัล | รางวัล | 5. 74 | 5. 74 | รางวัล | 8. 08 | 8. 08 | รางวัล | รางวัล | รางวัล |
| 4 | 114. 3 | รางวัล | รางวัล | 6.02 | 6. 02 | รางวัล | 8. 56 | 8. 56 | 11. 13 | 13. 49 | 17. 12 |
| 5 | 141. 3 | รางวัล | รางวัล | 6. 55 | 6. 55 | รางวัล | 9. 53 | 9. 53 | 12. 70 | 15. 88 | 19. 05 |
| 6 | 168. 3 | รางวัล | รางวัล | 7. 11 | 7. 11 | รางวัล | 10. 97 | 10. 97 | 14. 27 | 18. 26 | 21.95 |
| 8 | 219. 1 | 6. 35 | 7. 04 | 8. 18 | 8. 18 | 10. 31 | 12. 70 | 12. 70 | 18. 26 | 23. 01 | 22.23 |
| 10 | 273. 1 | 6. 35 | 7. 80 | 9. 27 | 9.27 | 12. 70 | 12. 70 | 15. 09 | 21. 44 | 28. 58 | 25. 40 |
| 12 | 323.9 | 6. 35 | 8. 38 | 9. 53 | 10. 31 | 14. 27 | 12. 70 | 17. 48 | 25. 40 | 33. 32 | 25. 40 |
| 14 | 355. 6 | 7. 92 | 9. 53 | 9. 53 | 11. 13 | 15. 09 | 12. 70 | 19. 05 | 27. 79 | 35. 71 | รางวัล |
| 16 | 406. 4 | 7. 92 | 9. 53 | 9. 53 | 12. 70 | 16. 66 | 12. 70 | 21. 44 | 30. 96 | 40. 49 | รางวัล |
| 18 | 457. 2 | 7. 92 | 11. 13 | 9. 53 | 14. 27 | 19. 05 | 12. 70 | 23. 83 | 34. 96 | 45. 24 | รางวัล |
| 20 | 508. 0 | 9. 53 | 12. 70 | 9. 53 | 15. 09 | 20. 62 | 12. 70 | 26. 19 | 38. 10 | 50. 01 | รางวัล |
| 22 | 558. 8 | 9. 53 | 12. 70 | 9. 53 | รางวัล | 22. 23 | 12. 70 | 28. 58 | 41. 28 | 53. 98 | รางวัล |
| 24 | 609. 6 | 9. 53 | 14. 27 | 9. 53 | 17. 48 | 24. 61 | 12. 70 | 30. 96 | 46. 02 | 59. 54 | รางวัล |
| 26 | 660.4 | 12. 70 | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 28 | 711.2 | 12. 70 | 15. 88 | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 30 | 762. 0 | 12. 70 | 15. 88 | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 32 | 812. 8 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 34 | 863. 6 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 36 | 914. 4 | 12. 70 | 15. 88 | 9. 53 | 17. 48 | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 38 | 965.2 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 40 | 1016. 0 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 42 | 1066. 8 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 44 | 1117. 6 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 46 | 1168.4 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
| 48 | 1219. 2 | รางวัล | รางวัล | 9. 53 | รางวัล | รางวัล | 12. 70 | รางวัล | รางวัล | รางวัล | รางวัล |
รายการขนาด
ตารางที่ 1 ขนาดของเข็มขัดรัศมียาว
หมายเหตุทั่วไป: ขนาดทั้งหมดเป็นมิลลิเมตร
| ขนาดท่อปกติ (NPS) | กว้างภายนอกที่เบเวล | 90 องศาเอลโก้, A | 45 องศา |
| 1/2 | 21.3 | 38 | 16 |
| 3/4 | 26.7 | 38 | 19 |
| 1 | 33.4 | 38 | 22 |
| 1 1/4 | 42.2 | 48 | 25 |
| 1 1/2 | 48.3 | 57 | 29 |
| 2 | 60.3 | 76 | 35 |
| 2 1/2 | 73.0 | 95 | 44 |
| 3 | 88.9 | 114 | 51 |
| 3 1/2 | 101.6 | 133 | 57 |
| 4 | 114.3 | 152 | 64 |
| 5 | 141.3 | 190 | 79 |
| 6 | 168.3 | 229 | 95 |
| 8 | 219.1 | 305 | 127 |
| 10 | 273.0 | 381 | 159 |
| 12 | 323.8 | 457 | 190 |
| 14 | 355.6 | 533 | 222 |
| 16 | 406.4 | 610 | 254 |
| 18 | 457.0 | 686 | 286 |
| 20 | 508.0 | 762 | 318 |
| 22 | 559.0 | 838 | 343 |
| 24 | 610.0 | 914 | 381 |
| 26 | 660.0 | 991 | 406 |
| 28 | 711.0 | 1 067 | 438 |
| 30 | 762.0 | 1 143 | 470 |
| 32 | 813.0 | 1 219 | 502 |
| 34 | 864.0 | 1 295 | 533 |
| 36 | 914.0 | 1 372 | 565 |
| 38 | 965.0 | 1 448 | 600 |
| 40 | 1 0160 | 1 524 | 632 |
| 42 | 1067.0 | 1 600 | 660 |
| 44 | 118.0 | 1 676 | 695 |
| 46 | 1 168 คน0 | 1 753 | 727 |
| 48 | 12190 | 1 829 | 759 |
ตารางที่ 2 ขนาดของเข็มขัดลดระยะยาว
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์-ทู-เอ็นด์, A | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์-ทู-เอ็นด์, A | ||
| ปลายใหญ่ | ปลายเล็ก | ปลายใหญ่ | ปลายเล็ก | ||||
| 2 x1-1/2" | 60.3 | 48.3 | 76 | 10 x 8 | 273.0 | 219.1 | 381 |
| 2 x 1-1/4" | 60.3 | 42.2 | 76 | 10 x 6 | 273.0 | 168.3 | 381 |
| 2 x 1" | 60.3 | 33.4 | 76 | 10 x 5 | 273.0 | 141.3 | 381 |
| 2-1/2 x 2" | 73.0 | 60.3 | 95 | 12 x 10 | 323.8 | 273.0 | 457 |
| 2-1/2X 1-1/2" | 73.0 | 48.3 | 95 | 12 x 8 | 323.8 | 219.1 | 457 |
| 2-1/2 x 1-1/4" | 73.0 | 42.2 | 95 | 12 x 6 | 323.8 | 168.3 | 457 |
| 3 x 2-1/2 นิ้ว | 88.9 | 73.0 | 114 | 14 x 12 | 355.6 | 323.8 | 533 |
| 3x2" | 88.9 | 60.3 | 114 | 14 x 10 | 355.6 | 273.0 | 533 |
| 3 x 1-1/2 นิ้ว | 88.9 | 48.3 | 114 | 14 x 8 | 355.6 | 219.1 | 533 |
| 3-1/2x 3" | 101.6 | 88.9 | 133 | 16 x 14 | 406.4 | 355.6 | 610 |
| 3-1/2 x 2-1/2 " | 101.6 | 73.0 | 133 | 16 x 12 | 406.4 | 323.8 | 610 |
| 3-1/2 x 2" | 101.6 | 60.3 | 133 | 16 x 10 | 406.4 | 273.0 | 610 |
| 4 x 3-1/2 นิ้ว | 114.3 | 101.6 | 152 | 18 x 16 | 457.0 | 406.4 | 686 |
| 4x3" | 114.3 | 88.9 | 152 | 18 x 14 | 457.0 | 355.6 | 686 |
| 4 x 2-1/2" | 114.3 | 73.0 | 152 | 18 x 12 | 457.0 | 323.8 | 686 |
| 4X2" | 114.3 | 60.3 | 152 | 18 x 10 | 457.0 | 273.0 | 686 |
| 5x4" | 141.3 | 114.3 | 190 | 20 x 18 | 508.0 | 457.0 | 762 |
| 5 x 3-1/2 นิ้ว | 141.3 | 101.6 | 190 | 20 x 16 | 508.0 | 406.4 | 762 |
| 5X3" | 141.3 | 88.9 | 190 | 20 x 14 | 508.0 | 355.6 | 762 |
| 5 x 2-1/2" | 141.3 | 73.0 | 190 | 20 x 12 | 508.0 | 323.8 | 762 |
| 20 x 10 | 508.0 | 273.0 | 762 | ||||
| 6x5" | 168.3 | 141.3 | 229 | ||||
| 6X4" | 168.3 | 114.3 | 229 | 24 x 22 | 610.0 | 559.0 | 914 |
| 6 x 3-1/2 นิ้ว | 168.3 | 101.6 | 229 | 24 x 20 | 610.0 | 508.0 | 914 |
| 6x3" | 168.3 | 88.9 | 229 | 24 x 18 | 610.0 | 457.0 | 914 |
| 24 x 16 | 610.0 | 406.4 | 914 | ||||
| 8X6" | 219.1 | 168.3 | 305 | 24 X 14 | 610.0 | 355.6 | 914 |
| 8X5" | 219.1 | 141.3 | 305 | 24 X 12 | 610.0 | 323.8 | 914 |
| 8X4" | 219.1 | 114.3 | 305 | • • | • - • | •. • | ・. ・ |
ตารางที่ 3 มิติของรัศมียาว กลับตารางที่ 4 มิติของรัศมีสั้น
| ขนาดท่อชื่อ นปส | กว้างภายนอกที่เบเวล | ศูนย์ต่อศูนย์ | ย้อนหลัง | ขนาดท่อชื่อ | กว้างภายนอกที่เบเวล | จากศูนย์ไปสู่ปลาย |
| K | (NPS) | A | ||||
| 1/2 | 21.3 | 76 | 48 | |||
| 3/4 | 26.7 | 76 | 51 | |||
| 1 | 33.4 | 76 | 56 | 1 | 33.4 | 25 |
| 1 1/4 | 42.2 | 95 | 70 | 1 1/4 | 42.2 | 32 |
| 1 1/2 | 48.3 | 114 | 83 | 1 1/2 | 48.3 | 38 |
| 2 | 60.3 | 152 | 106 | 2 | 60.3 | 51 |
| 2 1/2 | 73.0 | 190 | 132 | 2 1/2 | 73.0 | 64 |
| 3 | 88.9 | 229 | 159 | 3 | 88.9 | 76 |
| 3 1/2 | 101.6 | 267 | 184 | 3 1/2 | 101.6 | 89 |
| 4 | 114.3 | 305 | 210 | 4 | 114.3 | 102 |
| 5 | 141.3 | 381 | 262 | 5 | 141.3 | 127 |
| 6 | 168.3 | 457 | 313 | 6 | 168.3 | 152 |
| 8 | 219.1 | 610 | 414 | 8 | 219.1 | 203 |
| 10 | 273.0 | 762 | 518 | 10 | 273.0 | 254 |
| 12 | 323.8 | 914 | 619 | 12 | 323.8 | 305 |
| 14 | 355.6 | 1 067 | 711 | 14 | 355.6 | 356 |
| 16 | 406.4 | 1 219 | 813 | 16 | 406.4 | 406 |
| 18 | 457.0 | 1 372 | 914 | 18 | 457.0 | 457 |
| 20 | 508.0 | 1 524 | 1 016 | 20 | 508.0 | 508 |
| 22 | 559.0 | 1 676 | 1 118 | 22 | 559.0 | 559 |
| 24 | 610.0 | 1 829 | 1 219 | 24 | 610.0 | 610 |
ตารางที่ 5 มิติของรัศมีสั้น 180 องศา กลับตารางที่ 6 มิติของ 3D Elbow
| ขนาดท่อชื่อ | กว้างภายนอก | ศูนย์ต่อศูนย์ | ย้อนหลัง | ขนาดท่อ | กว้างภายนอก | 90 องศา | 45 องศา |
| (NPS) | 0 | K | (NPS) | ที่ Bevel | A | B | |
| 1 | 33.4 | 51 | 41 | 3/4 | 26.7 | 57 | 24 |
| 1-1/4" | 42.2 | 64 | 52 | 1 | 33.4 | 76 | 31 |
| 1-1/2" | 48.3 | 76 | 62 | 1 1/4 | 42.2 | 95 | 39 |
| 2 | 60.3 | 102 | 81 | 1 1/2 | 48.3 | 114 | 47 |
| 2-1/2 นิ้ว | 73.0 | 127 | 100 | 2 | 60.3 | 152 | 63 |
| 3 | 88.9 | 152 | 121 | 2 1/2 | 73.0 | 190 | 79 |
| 3-1/2 นิ้ว | 101.6 | 178 | 140 | 3 | 88.9 | 229 | 95 |
| 4 | 114.3 | 203 | 159 | 3 1/2 | 101.6 | 267 | 111 |
| 5 | 141.3 | 254 | 197 | 4 | 114.3 | 305 | 127 |
| 6 | 168.3 | 305 | 237 | 5 | 141.3 | 381 | 157 |
| 8 | 219.1 | 406 | 313 | 6 | 168.3 | 457 | 189 |
| 10 | 273.0 | 508 | 391 | 8 | 219.1 | 610 | 252 |
| 12 | 323.8 | 610 | 467 | 10 | 273.0 | 762 | 316 |
| 14 | 355.6 | 711 | 533 | 12 | 323.8 | 914 | 378 |
| 16 | 406.4 | 813 | 610 | 14 | 355.6 | 1 067 | 441 |
| 18 | 457.0 | 914 | 686 | 16 | 406.4 | 1 219 | 505 |
| 20 | 508.0 | 1 016 | 762 | 18 | 457.0 | 1 372 | 568 |
| 22 | 559.0 | 1 118 | 838 | 20 | 508.0 | 1 524 | 632 |
| 24 | 610.0 | 1 219 | 914 | 22 | 559.0 | 1 676 | 694 |
| ข้อสังเกตทั่วไป: ขนาดทั้งหมดเป็นมิลลิเมตร | 24 | 610.0 | 1 829 | 757 | |||
| 26 | 660.0 | 1 981 | 821 | ||||
| 28 | 7: 00 น.0 | 2 134 | 883 | ||||
| 30 | 762.0 | 2 286 | 964 | ||||
| 32 | 813.0 | 2 438 | 1 010 | ||||
| 34 | 864.0 | 2 591 | 1 073 | ||||
| 36 | 914.0 | 2 743 | 1 135 | ||||
| 38 | 965.0 | 2 896 | 1 200 | ||||
| 40 | 1 0160 | 3 048 | 1 264 | ||||
| 42 | 1067.0 | 3 200 | 1 326 | ||||
| 44 | 118.0 | 3 353 | 1 389 | ||||
| 46 | 1 168 คน0 | 3 505 | 1 453 | ||||
| 48 | 12190 | 3 658 | 1 516 |
||||
มิติของเทสตรงและกราส
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | |
| วิ่ง C | การออก, M [หมายเหตุ 1 และ 2] | ||
| 72 | 21.3 | 25 | 25 |
| % | 26.7 | 29 | 29 |
| 1 | 33.4 | 38 | 38 |
| 174 | 42.2 | 48 | 48 |
| i72 | 48.3 | 57 | 57 |
| 2 | 60.3 | 64 | 64 |
| 272 | 73.0 | 76 | 76 |
| 3 | 88.9 | 86 | 86 |
| 372 | 101.6 | 95 | 95 |
| 4 | 114.3 | 105 | 105 |
| 5 | 141.3 | 124 | 124 |
| 6 | 168.3 | 143 | 143 |
| 8 | 219.1 | 178 | 178 |
| 10 | 273.0 | 216 | 216 |
| 12 | 323.8 | 254 | 254 |
| 14 | 355.6 | 279 | 279 |
| 16 | 406.4 | 305 | 305 |
| 18 | 457.0 | 343 | 343 |
| 20 | 508.0 | 381 | 381 |
| 22 | 559.0 | 419 | 419 |
| 24 | 610.0 | 432 | 432 |
| 26 | 660.0 | 495 | 495 |
| 28 | 711.0 | 521 | 521 |
| 30 | 762.0 | 559 | 559 |
| 32 | 813.0 | 597 | 597 |
| 34 | 864.0 | 635 | 635 |
| 36 | 914.0 | 673 | 673 |
| 38 | 965.0 | 711 | 711 |
| 40 | 1 0160 | 749 | 749 |
| 42 | 1067.0 | 762 | 711 |
| 44 | 118.0 | 813 | 762 |
| 46 | 1 168 คน0 | 851 | 800 |
| 48 | 12190 | 889 | 838 |
มิติของการลดอัตราการออกอากาศและลดการตัดอากาศ
| ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | เซ็นเตอร์ถึงปลาย | ||||
| วิ่ง C | [หมายเหตุ (1) ] | วิ่ง C | [หมายเหตุ (1) ] | ||||||
| วิ่งไป | การออก | วิ่งไป | การออก | ||||||
| 1/2 x 1/2 x 3/8 | 21.3 | 17.3 | 25 | 25 | 4 x 4 x 3-1/2 | 114.3 | 101.6 | 105 | 102 |
| 1/2 x 1/2 x 1/4 | 21.3 | 13.7 | 25 | 25 | 4x4x3 | 114.3 | 88.9 | 105 | 98 |
| 3/4 x 3/4 x 1/2 | 26.7 | 21.3 | 29 | 29 | 4 X 4 X 2-1/2 | 114.3 | 73.0 | 105 | 95 |
| 3/4 x 3/4 x 3/8 | 26.7 | 17.3 | 29 | 29 | 4x4x2 | 114.3 | 60.3 | 105 | 89 |
| 1 x 1 x 3/4 | 33.4 | 26.7 | 38 | 38 | 4 x 4 x 1-1/2 | 114.3 | 48.3 | 105 | 86 |
| 1 x 1 x 1/2 | 33.4 | 21.3 | 38 | 38 | |||||
| 5X5X4 | 141.3 | 114.3 | 124 | 117 | |||||
| 1-1/4 x 1-1/4 x 1 | 42.2 | 33.4 | 48 | 48 | 5 X 5 X 3-1/2 | 141.3 | 101.6 | 124 | 114 |
| 1-1/4 x 1-1/4 x 3/4 | 42.2 | 26.7 | 48 | 48 | 5X5X3 | 141.3 | 88.9 | 124 | 111 |
| 1-1/4 x 1-1/4 x 1/2 | 42.2 | 21.3 | 48 | 48 | 5 X 5 X 2-1/2 | 141.3 | 73.0 | 124 | 108 |
| 5X5X2 | 141.3 | 60.3 | 124 | 105 | |||||
| 1-1/2 x1-1/2 x 1-1/4 | 48.3 | 42.2 | 57 | 57 | 6X6X5 | 168.3 | 141.3 | 143 | 137 |
| 1-1/2 x1-1/2 x 1 | 48.3 | 33.4 | 57 | 57 | 6x6x4 | 168.3 | 114.3 | 143 | 130 |
| 1-1/2 x1-1/2 x3/4 | 48.3 | 26.7 | 57 | 57 | 6 x 6 x 3-1/2 | 168.3 | 101.6 | 143 | 127 |
| 1-1/2 x1-1/2 x 1/2 | 48.3 | 21.3 | 57 | 57 | 6x6x3 | 168.3 | 88.9 | 143 | 124 |
| 6 x 6 x 2-1/2 | 168.3 | 73.0 | 143 | 121 | |||||
| 2 x 2 x 1-1/2 | 60.3 | 48.3 | 64 | 60 | |||||
| 2 x 2 x 1-1/4 | 60.3 | 42.2 | 64 | 57 | 8x8x6 | 219.1 | 168.3 | 178 | 168 |
| 2 x 2 x 1 | 60.3 | 33.4 | 64 | 51 | 8x8x5 | 219.1 | 141.3 | 178 | 162 |
| 2 x 2 x 3/4 | 60.3 | 26.7 | 64 | 44 | 8X8X4 | 219.1 | 114.3 | 178 | 156 |
| 8 x 8 x 3-1/2 | 219.1 | 101.6 | 178 | 152 | |||||
| 2-1/2 X 2-1/2 X 2 | 73.0 | 60.3 | 76 | 70 | |||||
| 2-1/2 X 2-1/2 X 1-1/2 | 73.0 | 48.3 | 76 | 67 | 10 x 10 x 8 | 273.0 | 219.1 | 216 | 203 |
| 2-1/2 X 2-1/2 X 1-1/4 | 73.0 | 42.2 | 76 | 64 | 10 x 10 x 6 | 273.0 | 168.3 | 216 | 194 |
| 2-1/2 X 2-1/2 X 1 | 73.0 | 33.4 | 76 | 57 | 10 x 10 x 5 | 273.0 | 141.3 | 216 | 191 |
| 10 x 10 x 4 | 273.0 | 114.3 | 216 | 184 | |||||
| 3 X 3 X 2-1/2 | 88.9 | 73.0 | 86 | 83 | 12 x 12 x 10 | 323.8 | 273.0 | 254 | 241 |
| 3x3x2 | 88.9 | 60.3 | 86 | 76 | 12 x 12 x 8 | 323.8 | 219.1 | 254 | 229 |
| 3 x 3 x 1-1/2 | 88.9 | 48.3 | 86 | 73 | 12 × 12 × 6 | 323.8 | 168.3 | 254 | 219 |
| 3 x 3 x 1-1/4 | 88.9 | 42.2 | 86 | 70 | 12 x 12 x 5 | 323.8 | 141.3 | 254 | 216 |
| 3-1/2 x 3-1/2 x 3 | 101.6 | 88.9 | 95 | 92 | 14 X 14 X 12 | 355.6 | 323.8 | 279 | 270 |
| 3-1/2 x 3-1/2 x 2-1/2 | 101.6 | 73.0 | 95 | 89 | 14 X 14 X 10 | 355.6 | 273.0 | 279 | 257 |
| 3-1/2 x 3-1/2 x 2 | 101.6 | 60.3 | 95 | 83 | 14 X 14 X 8 | 355.6 | 219.1 | 279 | 248 |
| 3-1/2 x 3-1/2 x 1-1/2 | 101.6 | 48.3 | 95 | 79 | 14 x 14 x 6 | 355.6 | 168.3 | 279 | 238 |
| ขนาด (NPS | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ขนาดท่อชื่อ (NPS) | กว้างภายนอกที่เบเวล | จากศูนย์กลางไปสู่ปลาย | ||||
| วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | วิ่งไป | การออก | วิ่ง C | [หมายเหตุ (1) ] | ||
| 16 x 14 | 406.4 | 355.6 | 305 | 305 | 28 X 28 X 26 | 711 | 660.0 | 521 | 521 |
| 16 x 12 | 406.4 | 323.8 | 305 | 295 | 28 X 28 X 24 | 711 | 610.0 | 521 | 508 |
| 16 x 10 | 406.4 | 273.0 | 305 | 283 | 28 x 28 x 22 | 711 | 559.0 | 521 | 495 |
| 16 x 8 | 406.4 | 219.1 | 305 | 273 | 28 x 28 x 20 | 711 | 508.0 | 521 | 483 |
| 16 x 6 | 406.4 | 168.3 | 305 | 264 | |||||
| 28 X 28 X 18 | 711 | 457.0 | 521 | 470 | |||||
| 18 x 16 | 457.0 | 406.4 | 343 | 330 | 28 X 28 X 16 | 711 | 406.4 | 521 | 457 |
| 18 x 14 | 457.0 | 355.6 | 343 | 330 | 28 x 28 x 14 | 711 | 355.6 | 521 | 457 |
| 18 x 12 | 457.0 | 323.8 | 343 | 321 | 28 X 28 X 12 | 711 | 323.8 | 521 | 448 |
| 18 x 10 | 457.0 | 273.0 | 343 | 308 | |||||
| 18 x 8 | 457.0 | 219.1 | 343 | 298 | 30 X 30 X 28 | 762 | 711.0 | 559 | 546 |
| 30 x 30 x 26 | 762 | 660.0 | 559 | 546 | |||||
| 20 x 18 | 508.0 | 457.0 | 381 | 368 | 30 x 30 x 24 | 762 | 610.0 | 559 | 533 |
| 20 x 16 | 508.0 | 406.4 | 381 | 356 | 30 x 30 x 22 | 762 | 559.0 | 559 | 521 |
| 20 x 14 | 508.0 | 355.6 | 381 | 356 | 30 x 30 x 20 | 762 | 508.0 | 559 | 508 |
| 20 x 12 | 508.0 | 323.8 | 381 | 346 | |||||
| 20 x 10 | 508.0 | 273.0 | 381 | 333 | 30 x 30 x 18 | 762 | 457.0 | 559 | 495 |
| 20 x 8 | 508.0 | 219.1 | 381 | 324 | 30 x 30 x 16 | 762 | 406.4 | 559 | 483 |
| 30 x 30 x 14 | 762 | 355.6 | 559 | 483 | |||||
| 22 X 20 | 559.0 | 508.0 | 419 | 406 | 30 x 30 x 12 | 762 | 323.8 | 559 | 473 |
| 22 x 18 | 559.0 | 457.0 | 419 | 394 | 30 x 30 x 10 | 762 | 273.0 | 559 | 460 |
| 22 x 16 | 559.0 | 406.4 | 419 | 381 | |||||
| 22 X 14 | 559.0 | 355.6 | 419 | 381 | 32 x 32 x 30 | 813 | 762.0 | 597 | 584 |
| 22 x 12 | 559.0 | 323.8 | 419 | 371 | 32 X 32 X 28 | 813 | 711.0 | 597 | 572 |
| 22 X 10 | 559.0 | 273.0 | 419 | 359 | 32 X 32 X 26 | 813 | 660.0 | 597 | 572 |
| 32 x 32 x 24 | 813 | 610.0 | 597 | 559 | |||||
| 24 X 22 | 610.0 | 559.0 | 432 | 432 | |||||
| 24 X 20 | 610.0 | 508.0 | 432 | 432 | 32 X 32 X 22 | 813 | 559.0 | 597 | 546 |
| 24 X 18 | 610.0 | 457.0 | 432 | 419 | 32 X 32 X 20 | 813 | 508.0 | 597 | 533 |
| 32 X 32 X 18 | 813 | 457.0 | 597 | 521 | |||||
| 24 X 16 | 610.0 | 406.4 | 432 | 406 | 32 x 32 x 16 | 813 | 406.4 | 597 | 508 |
| 24 X 14 | 610.0 | 355.6 | 432 | 406 | 32 X 32 X 14 | 813 | 355.6 | 597 | 508 |
| 24 X 12 | 610.0 | 323.8 | 432 | 397 | |||||
| 24 x 10 | 610.0 | 273.0 | 432 | 384 | 34 x 34 x 32 | 864 | 813.0 | 635 | 622 |
| 34 x 34 x 30 | 864 | 762.0 | 635 | 610 | |||||
| 26 X 24 | 660.0 | 610.0 | 495 | 483 | 34 x 34 x 28 | 864 | 711.0 | 635 | 597 |
| 26 x 22 | 660.0 | 559.0 | 495 | 470 | 34 x 34 x 26 | 864 | 660.0 | 635 | 597 |
| 26 x 20 | 660.0 | 508.0 | 495 | 457 | |||||
| 34 x 34 x 24 | 864 | 610.0 | 635 | 584 | |||||
| 26 x 18 | 660.0 | 457.0 | 495 | 444 | 34 x 34 x 22 | 864 | 559.0 | 635 | 572 |
| 26 x 16 | 660.0 | 406.4 | 495 | 432 | 34 x 34 x 20 | 864 | 508.0 | 635 | 559 |
| 26 x 14 | 660.0 | 355.6 | 495 | 432 | 34 x 34 x 18 | 864 | 457.0 | 635 | 546 |
| 26 x 12 | 660.0 | 323.8 | 495 | 422 | 34 x 34 x 16 | 864 | 406.4 | 635 | 533 |
การใช้งาน/การใช้
ท่อระบายน้ําความดันต่ําและปานกลาง โบตเลอร์ อุตสาหกรรมน้ํามันและก๊าซธรรมชาติ การเจาะ อุตสาหกรรมเคมี
อุตสาหกรรมไฟฟ้า, การสร้างเรือ, อุปกรณ์ปุ๋ยและท่อ, โครงสร้าง, ปิโตรเคมี, อุตสาหกรรมยา, ฯลฯ
รายละเอียดวัสดุ
การกําหนด: A 234/A 234M ∙ 05 ระบบนิยามมาตรฐานสําหรับปรับปรุงท่อของเหล็กก๊าบอนและเหล็กสแตนเลสสําหรับ
บริการอุณหภูมิปานกลางและสูง
รายละเอียดนี้ครอบคลุมสแตนเลสคาร์บอนและสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
โดยการปรับปรุงล่าสุดของ ASME B169บี 1611, MSS SP-79, และ MSS SP-95. อุปกรณ์ประกอบเหล่านี้สําหรับการใช้ในท่อความดัน
และในการผลิตภาชนะความดันสําหรับการใช้งานในอุณหภูมิที่ปานกลางและสูง
มาตรฐาน MSS จะถูกจัดทําตามความต้องการเพิ่มเติม S58 ของรายละเอียด A 960
ความต้องการทางเคมี (องค์ประกอบ, %)
| เกรดและวัสดุ | C | Mn | P | S | ซิลิคอน | โครเมียม | โมลิบเดน | นิเคิล | ทองแดง |
| WPBB,C,D,E,F0.30 สูงสุด | 0.29 รางวัลที่ 106 | 0.05 | 0.058 | 0.10 นาที | 0.40 สูงสุด | 0.15 สูงสุด | 0.40 สูงสุด | 0.40 สูงสุด | |
| WPCC,D,E,F0.35 สูงสุด | 0.29 รางวัลที่ 106 | 0.05 | 0.058 | 0.10 นาที | 0.40 สูงสุด | 0.15 สูงสุด | 0.40 สูงสุด | 0.40 สูงสุด | |
| WP1 | 0.28 สูงสุด | 0.30 ละ 0.90 | 0.045 | 0.045 | 0.10 ละ 0.50 | . . . | 0.44 ราคา 0.65 . . . . . | ||
| WP12 CL1 | 00.05 หมื่น20 | 0.30 ละ 0.80 | 0.045 | 0.045 | 0.60 สูงสุด | 0.80 ราคา 1.25 | 0.44 ราคา 0.65 . . . . . | ||
| WP12 CL2 | |||||||||
| WP11 CL1 | 00.05 หมื่น15 | 0.30 ละ 0.60 | 0.03 | 0.03 | 0.50 ราคา 1 บาท00 | 10.00 ราคา 1.50 | 0.44 ราคา 0.65 . . . . . | ||
| WP11 CL2 | 00.05 หมื่น20 | 0.30 ละ 0.80 | 0.04 | 0.04 | 0.50 ราคา 1 บาท00 | 10.00 ราคา 1.50 | 0.44 ราคา 0.65 . . . . . | ||
| WP11 CL3 | |||||||||
| WP22 CL1 | 00.05 หมื่น15 | 0.30 ละ 0.60 | 0.04 | 0.04 | 0.50 สูงสุด | 1.90 ราคา 2.60 | 0.87 ราคา 1.13 . . . . . | ||
| WP22 CL3 | |||||||||
| WP5 CL1 | 0.15 สูงสุด | 0.30 ละ 0.60 | 0.04 | 0.03 | 0.50 สูงสุด | 40.066 บาท0 | 0.44 ราคา 0.65 . . . . . | ||
| WP5 CL3 | |||||||||
| WP9 CL1 | 0.15 สูงสุด | 0.30 ละ 0.60 | 0.03 | 0.03 | 1.00 สูงสุด | 80.0 ราคา 10.0 | 0.90 ราคา 1.10 . . . . . | ||
| WP9 CL3 WPR | |||||||||
| 0.20 สูงสุด | 0.40 ราคา 1 บาท06 | 0.045 | 0.05 | . . . | . . . | . . . | 1.60 ครับ24 | 0.75 ราคา 1 บาท25 | |
| WP91 | 00.08 หมื่น12 | 0.30 ละ 0.60 | 0.02 | 0.01 | 0.20 ละ 0.50 | 80.099 บาท5 | 0.85 ราคา 1 บาท05 | 0.40 สูงสุด | . . . |
| WP911 | 0.09 หมื่น13 | 0.30 ละ 0.60 | 0.02 | 0.01 | 0.10 ละ 0.50 | 8.5 ละ 9.5 | 0.90 ราคา 1.10 | 0.40 สูงสุด |
. .
|
ความต้องการการทํางานของเครื่องจักรกล
| WPC | WP11 CL1 | WP11 CL3 | |||||||
| สัญลักษณ์เกรดและเครื่องหมาย | WPB | WP11 CL2 | WP1 | WP22 CL1 | WPR | WP22 CL3 | WP91 | WP911 | WP12 CL1 |
| WP12 CL2 | WP5 CL1 | WP5 CL3 | |||||||
| WP9 CL1 | WP9 CL3 | ||||||||
| ความแข็งแรงในการดึง ระยะ ksi [MPa] | 60?? 85 | 70 ¢ 95 | 55 ¢ 80 | 60?? 85 | 63?? 88 | 75 ¢ 100 | 85?? 110 | 90 ราคา 120 | 60?? 85 |
| [415?? 585] | [485?? 655] | [380?? 550] | [415?? 585] | [435?? 605] | [520 ₹ 690] | [585?? 760] | [620?? 840] | [415?? 585] | |
| ความแข็งแรงของความแรง, min, ksi [MPa] | 35 [240] | 40 [275] | 30 [205] | 30 [205] | 46 [315] | 45 [310] | 60 [415] | 64 [440] | 32 [220] |
|
(0.2 % การสับสนหรือ 0.5 % การขยายความอ่อนแรง) |
|||||||||
กระบวนการผลิต
กระบวนการทําเครื่องหมายและอุปกรณ์ใหม่
เครื่องแปรรูป ELBOW Shaper
แบบ tee กระบวนการและอุปกรณ์
กระบวนการและอุปกรณ์แบบลด
กระบวนการและอุปกรณ์ในการระเบิดทราย
กระบวนการบีเวล
ร้านวาดภาพ
แพ็คเกจ สําหรับการส่ง
มาตรฐานอ้างอิง
ขนาดของอิทธิพลในการใช้งาน
ข้อมูลเฉพาะเจาะจง ASME B16.9 ได้ถูกออกแบบมาสําหรับ fittings ที่เชื่อมต่อด้วยบัตต์ที่นําไปใช้ในลําเลียงการก่อสร้างอุตสาหกรรม
tee, cross, cap, reducer และอื่นๆ
สาขาใช้งานตามมาตรฐาน
มาตรฐานนี้รวมถึงรายละเอียดของ NPS 1/2 ถึง NPS 48 (DN15-DN1200)
ขนาดรวม, หมายเลขความอนุญาต, วิธีการทดสอบและเครื่องหมาย
อุปกรณ์พิเศษ
อุปกรณ์ประกอบพิเศษในที่นี้หมายถึงขนาดพิเศษ รูปแบบและความละเอียดที่ตกลงกันระหว่างผู้ซื้อและผู้ผลิต
เครื่องประกอบ
ผลิตด้านและอุปกรณ์เสริมอื่น ๆ โดยการผสมผสานรอบหรือตัดกัน ถือว่าการผลิตท่อ
ไม่สามารถนํามาใช้มาตรฐานนี้
หน่วยตาม ASME B16.9 จะระบุทั้งหน่วย SI (เมตร) และหน่วยธรรมดาของสหรัฐอเมริกา การกําหนดขนาดคือ NPS
มาตรฐานอ้างอิง
มันไม่ได้ถือว่าเป็นสิ่งที่เชิงปฏิบัติการที่จะระบุฉบับเฉพาะของมาตรฐานและรายละเอียดแต่ละตัวในอ้างอิงแต่ละตัว
ผลิตภัณฑ์ที่ผลิตให้สอดคล้องกับฉบับก่อน ๆ ของมาตรฐานที่อ้างอิง และในทุกด้านอื่น ๆ สอดคล้องกับมาตรฐานนี้
จะถือว่าได้รับการปฏิบัติตาม
ASME B165: ท่อ Flanges และ Flanged Fittings: NPS 1?? 2 ผ่านมาตรฐาน NPS 24 เมตร / นิ้ว
ASME B1625: สําหรับปลายปั่นท้าย
ASME B31: รหัสสําหรับท่อความดัน
ASME B313: ท่อกระบวนการ
ASME B36.10M ท่อเหล็กเหล็กเหล็กผสมผสานและไร้สาย
ASME B36.19M ท่อเหล็กไร้ขัด
รหัสเครื่องปั่นและภาชนะความดันของ ASME
ASTM A234/A234M-17, รายละเอียดสําหรับอุปกรณ์ประกอบท่อจากเหล็กก๊าบอนและเหล็กสแตนเลส
บริการอุณหภูมิปานกลางและสูง
ASTM A403/A403M-16, รายละเอียดสําหรับอุปกรณ์ประกอบท่อเหล็กออสเตนไทม์
ASTM A420/A420M-16, รายละเอียดสําหรับอุปกรณ์ประกอบท่อจากเหล็กก๊าบอนและเหล็กสแตนเลส
บริการอุณหภูมิต่ํา
ASTM A815/A815M-14e1 รายละเอียดสําหรับไฟฟิตท่อเหล็กดัดแบบเฟอริต, เฟอริต/ออสเตนติก และมาร์เทนซิท
ASTM A960/A960M-16a รายละเอียดสําหรับความต้องการร่วมสําหรับอุปกรณ์ประกอบสําหรับท่อเหล็กผลิต
ASTM E29-13 การปฏิบัติในการใช้ตัวเลขสําคัญในข้อมูลการทดสอบเพื่อกําหนดความสอดคล้องกับรายละเอียด
ASTM B361-16, ASTM B363-14, ASTM B366/B366M-17: สําหรับวัสดุโลหะอื่น ๆ (อลูมิเนียม, ไทเทเนียม, นิเคิลและสับสนธิ)
FAQ/ คําถามและคําตอบจากลูกค้า
ถาม: ลูกค้าขอเครื่องเชื่อมปูนใน A105:
A: วัสดุที่ใช้กันทั่วไปที่สุดในเหล็กคาร์บอนคือ A234WPB มันเท่ากับแหลม A105
อย่างไรก็ตามไม่มีสิ่งใดที่เรียกว่า A105 หรือ A106 บัตท์สเวดฟิต A106 Gr.B สําหรับเกรดท่อ
A234WPB อุปกรณ์ประกอบทําจากท่อ A106GR.B. A105 เป็นวัสดุจาก Bar
เป็น Fittings ความดันสูงหรือ Flange
Q: ลูกค้าต้องการ อะไหล่ปั่นปะทะแบบปกติ:
ตอบ: นี่คือความเข้าใจผิดเช่นกัน เนื่องจากแผ่นขัดมีใน A105 และ A105 N, โดย N หมายถึงปกติ.
อย่างไรก็ตาม, ไม่มีสิ่งที่เรียกว่า A234WPBN.
ซึ่งกระบวนการรักษาความร้อนปกติถูกทํา, โดยเฉพาะอย่างยิ่งสําหรับเอวและ Tees ลูกค้าที่ต้องการ
หน่วยงานประกอบการบัตท์เวลด์ (Butt weld fittings) ที่ได้รับมาตรฐาน ควรขอให้มีหน่วยงาน WPL6 ที่มีผลผลิตสูง และถูกมาตรฐานเป็นวิธีการมาตรฐาน
ถาม: ลูกค้าลืมระบุตารางท่อ
A: อะไหล่ Buttweld ถูกขายตามขนาดท่อ แต่แผนการท่อต้องกําหนดให้ตรงกับ ID ของอะไหล่
ถ้าไม่มีกําหนดการที่ระบุ เราจะสมมุติว่าต้องการผนังมาตรฐาน
Q; ลูกค้าลืมระบุการเชื่อมต่อหรือต่อต่อแบบไม่ต่อต่อ
A: อะไหล่บัตต์สเวดมีให้เลือกทั้งแบบสเวดและแบบไม่มีรอย
หรือสแตนเลสสตอลฟิตติ้งทําจากท่อไร้รอยและมักจะแพงกว่า
ไม่ทั่วไปในขนาดใหญ่กว่า 12 ′′ อะไหล่ท่อ welded ได้รับการทําจาก ERW โรงงานเหล็กก๊าบอน welded หรือ
ท่อสแตนเลส มีขนาดจาก 1⁄2 ′′ ถึง 72 ′′ และมีราคาที่คุ้มค่ากว่าเครื่องปรับแบบไร้รอย
คําถาม: แพร่รัศมีสั้น (SR) หรือ แพร่รัศมียาว (LR) หมายถึงอะไร?
ตอบ: คุณมักจะได้ยิน SR45 นิ้วมือหรือ LR45 นิ้วมือ. 45 หรือ 90 อ้างอิงมุมของโค้งสําหรับการปรับ buttweld
เพื่อเปลี่ยนทิศทางของการไหล.ยาวรัศมีเอลโค (LR 90 เอลโคหรือ LR 45 เอลโค) จะมีท่อโค้งที่
ดังนั้น LR 90 ขนาด 6 นิ้ว มีรัศมีโค้งที่ 1.5 x ขนาดท่อ
กลมเล็บรัศมีสั้น (SR45 หรือ SR90) มีบิดท่อที่เท่ากับขนาดของอุปกรณ์ติดตั้งดังนั้น 6 ราคา SR 45
มีรัศมีการบิดที่ 6 ̊ ขนาดท่อชื่อ
คําถาม: การติดต่อท่อ 3R หรือ 3D คืออะไร?
ตอบ: อย่างแรก คําว่า 3R หรือ 3D ใช้กันเหมือนกัน คอบล็อด 3R มีรัศมีโค้ง
3 เท่าของขนาดท่อชื่อเสียง. 3R อัลโบว์ เท่ากับ 3D อัลโบว์
บริการ DEYE PIPING COMPANY
1การสนับสนุนทางเทคนิค
2การควบคุมคุณภาพของวัสดุแท้
3การตรวจสอบระหว่างการผลิต
4การทดสอบสุดท้ายรวมทั้งพื้นผิว, ขนาด, PT Test, RT Test, Ultrasonic Test
5. รายงานการทดสอบทุกครั้ง
4. ราคาจัดส่งยืดหยุ่น EXW FOB CIF CFR DDP DDU
5วิธีการชําระเงินแบบยืดหยุ่น: LC. TT. DP
6แพ็คเกจที่กําหนดเองรวมโลโก้ ขนาดกระเป๋า
7. 18 เดือน การรับประกันคุณภาพ
9. แทนโดยอากาศฟรีถ้ามีข้อผิดพลาด
10. 24 ชั่วโมง เพื่อตอบสนองคําถามของคุณ
แนะนำผลิตภัณฑ์
