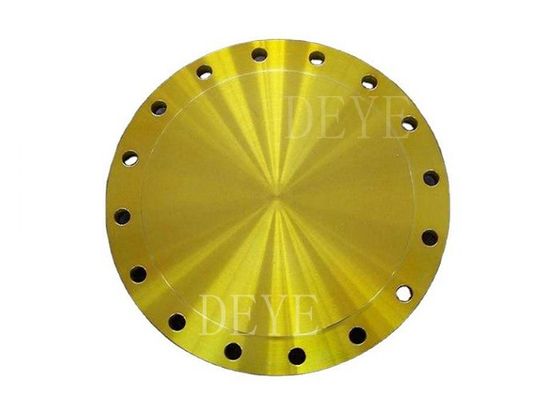

DN15-DN2200 แฟลนจ์เหล็กโกง MSS SP 44 ANSI แฟลนจ์ตาบอดที่มีสีเหลืองทอง
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-FL-BL10 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD10-USD100 each pcs |
| รายละเอียดการบรรจุ | กล่องไม้รมควัน |
| เวลาการส่งมอบ | 30 วันสำหรับการสั่งซื้อตามปกติ |
| เงื่อนไขการชำระเงิน | T/T, L/C, D/P |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มาตรฐาน | ASME B165, ASME B1647, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST | วัสดุ | A105, A105N, A350LF2, A182F22, F11, F56, F60, เหล็กไร้ขัด |
|---|---|---|---|
| ขนาด | 1/2" ((DN15)-88" ((DN2200) | ชนิด | สายคอสลัด, ลื่นบน, ตาบอด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัดยาว |
| ความดันระดับ | ประเภท 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | พื้นที่ | สีดํา สีเหลืองทอง สีเหลืองเย็น |
| เน้น | DN2200 แฟลนจ์เหล็กโกง,DN15 แฟลนจ์เหล็กโกง,MSS SP แอนซีบลิงช์ |
||
รายละเอียดสินค้า
MSS SP 44 ANSI Blind Flange With Golden Yellow Painting สําหรับขนาดใหญ่
MSS SP 44 flanges สําหรับ flanges ขนาดใหญ่ครอบคลุม NPS > 26 ", เท่ากับ ASME B16.47 ซีรีส A flanges, MSS SP-44 ยังครอบคลุม NPS 12
NPS 24 flanges ซึ่งเท่ากับ ASME B165. MSS SP-44 เป็นแหล่งเดียวสําหรับ NPS 22 ขนาด flange บน
วัสดุทั้งหมดที่ใช้ในการผลิตฟลแลนจ์ MSS SP-44 จะเป็นเหล็ก "ฆ่า" เหมาะสําหรับการปั่นสนามกับฟลแลนจ์อื่น ๆ, อุปกรณ์ประกอบ หรือท่อที่ผลิตตาม ASTM A105, A53, A106,A350, A381, A516, A537, A694, A707 และ API 5L
สินค้าประเภท F36, F42, F46, F48, F50, F52, F56, F60, F65, F70, F80
ความแข็งแรง 36 ksi (F36) ถึง 80 ksi (F80)
ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด
| ชื่อสินค้า | MSS SP 44 ANSI Blind Flange ด้วยสีเหลืองทอง | |
| ชนิด | ผนัง, คอสลัด, สลิปบน, ตาปิด, จับตัวกระจก, ผ่าผ่าผ่าผ่า, การสลัดซ็อต, คอสลัดยาว, ผ่าผ่าผ่าผ่าผ่า, | |
| การปิดหน้า | RFหน้าเรียบ (FF), หน้ายก (RF), ข้อประเภทแหวน (RTJ) | |
| มาตรฐาน | ANSI | ANSI B16.5 ASME B16.47 ซีรี่ย์ A/B, API605, AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 26412642, | |
| กอสท | GOST 12820-80,GOST 12821-80,ผีตาบอด | |
| EN | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 | |
| BS | BS4504,BS10 ตาราง D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| SABS | SABS 1123 | |
| วัสดุ | ANSI | CS A105/SA 105N |
| เหล็กสําหรับการใช้งานอุณหภูมิต่ํา: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| สแตนเลส SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| เหล็กสแตนเลส: WHPY45/52/65/80/A 182 เกรด F 5, A 182 เกรด F 9, A 182 เกรด F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (แฟลนด์ตาบอดแว่นตา, แหวนสเปซ / แฟลนด์สเปด) | ||
| DIN | CS RST372;S235JR SS 304/304L,316/316L เหล็กไร้ขัดเหล็ก 1.4301, 1.4404, SAF2205, SAF2507, | |
| กอสท | CS CT20;16MN;SS 304/304L,316/316L | |
| EN | CS RST372;S235JR;C22.8SS 304/304L,316/316L | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST372;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| UNI | CSRST372;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| SABS | CSRST372;S235JR;Q235;SS 304/304L,316/316L | |
| ความดัน | ANSI | ประเภท 150, 300, 600, 900, 1500 2500 ปอนด์, ด้วยความหนาของ STD, SCH40, SCH80, SCH160 |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| กอสท | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA1000,1600,2500,4000 | |
| ขนาด | ANSI | 1/2 ราคา 60 ราคา |
| DIN | DN15-DN2000 | |
| กอสท | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| พื้นที่ | น้ํามัน สีดํา, ลานิช, สีเหลืองทอง, น้ํามันต่อต้านสนิม, การกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับการเคลือบทองแดงเป็นต้น | |
ลักษณะ / คุณสมบัติ
•เหล็กคาร์บอน flanges ไม่ควรใช้ในบริการที่สูงกว่า 425 °C
•การใช้งานในอุณหภูมิสูง: วัสดุสแตนเลสคาร์บอนแบบมาตรฐานคือ ASTM A 105 วัสดุที่สามารถ
ใช้สําหรับอุณหภูมิระหว่างลบ 29 °C และ 425 °C
•การใช้งานในอุณหภูมิต่ํา: แฟลเลนซ์เหล็กคาร์บอนที่ใช้สําหรับการใช้งานต่ํากว่า -29 °C
ความต้องการในการทดสอบการกระแทกของ ASME B 313.
•ASTM A 350-LF2 จะเป็นวัสดุมาตรฐานสําหรับการใช้งานอุณหภูมิต่ํา
•บริการผลผลิตสูง: แฟลนจ์เหล็กคาร์บอนความแข็งแรงสูง ASTM A694 ควรตรงกับ API Std 5L
ท่อเกรด X42 ถึง X65
•วัสดุสําหรับ flanges เหล็กเหล็กสแตนเลสต่ํา (11/4 Cr ∙ 1/2 Mo) จะเป็น ASTM A 182-F11
แฟลเลนจ์เหล็กสแตนเลสระหว่าง (11/2 Cr 5 Mo) จะเป็น ASTM A 182-F5
เทคโนโลยี / วิธีการใช้และติดตั้งชนิดของ flange ต่าง ๆ
เครื่องปั่น
พวกเขาถูกเชื่อมต่อกับท่อโดยการเชื่อมต่อ Butt
ใช้เมื่อการทดสอบ X-ray จําเป็นหรือเมื่อแรงหมุนผ่านสานต่อเป็นสูงสุด
คอยาวที่หันเหลี่ยม ทําให้การกระจายความเครียดได้ดีที่สุด
เครื่องลื่น
ชิ้นเหล็กประเภทนี้ถูกติดตั้งด้วยข้อมือเชื่อมสองข้อมือ, เลื่อนท่อเข้าไปใน
ดังนั้น ค่าติดตั้งจะต่ํากว่า ดังนั้นความแม่นยําที่จําเป็นสําหรับการตัดท่อจะน้อยลง
ผงผงผง
พวกเขามักจะติดตั้งกับท่อที่เคย threaded ก่อน, ในสถานที่
เราไม่แนะนําที่จะติดตั้งถ้ามีสูง
ความแตกต่างของความดันในระบบ
แฟลนจ์สับขา
พวกเขาเลื่อนบนการผสมผสาน
จําเป็นต้องถอนเพื่อทําความสะอาดหรือซ่อม
ลดลงเนื่องจากความสะดวกในการหมุน flange และการจัดเรียงการเจาะ
.
โซเก็ต WELD FLANGES
ชนิดของ flange นี้ได้รับการออกแบบโดยเฉพาะอย่างยิ่งสําหรับเส้นผ่าตัดขนาดเล็กต่ําและสูง
ความดัน ท่อถูกใส่ใน flange ขึ้นกับที่นั่งและ
สะสมกับลูกกลอง
สายตาบอด
Blind flanges ใช้สําหรับปลายท่อและพวกเขา bolted ไปยังใด ๆ ของด้านบน
ประเภท flange
คุณภาพของวัสดุ:
| ASTM การกําหนด |
ความแข็งแรงในการดึง | ขีดจํากัดความสามารถความยาวใน50 มิลลิเมตร | ความเครียด | บรีเนล | ชาร์พี - V | |||||||
| ความแข็ง (HB) |
พลังงาน J | อุณหภูมิการทดสอบ | ||||||||||
| คซิมิน | MPa | คซิมิน | MPa | % นาที | % นาที | นาที 1 ท่อทดสอบ |
ค่าเฉลี่ย 3 ท่อทดสอบ |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 สูงสุด | ||||||
| A182 - 07 | ||||||||||||
| คะแนน | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 สูงสุด | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| คะแนน | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
สูงสุด 197 สูงสุด 197 สูงสุด 197 |
14 16 20 |
18 20 27 |
- 29 - 46 - 18 ปี |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | สูงสุด 197 | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | สูงสุด 197 | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| คะแนน | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
กระบวนการผลิต
สัญลักษณ์ปริมาณ
ASME B165
นี้คือมาตรฐาน flange ที่ใช้มากที่สุดในโลกมาตรฐานรวม
แผ่นผงเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ความอนุญาต การตราและการทดสอบสําหรับ flanges
สําหรับขนาด 1/2~24 Class 150#, 300#, 400#, 600#, 900# & 1500# และ 1/2~
12 หมวด 2500#
ASME B1636
มาตรฐานนี้ใช้ได้กับฟลานจ์สําหรับการวัดการไหลผ่านด้วยแผ่นช่อง
ASME B16.36 flanges มีขนาดเดียวกับ B16.5 flanges ยกเว้นความหนาขั้นต่ํา
ที่เพิ่มขึ้นเพื่ออนุญาตช่องการวัด
นอกจากนี้ช่องสองและ bolts ทําให้การแยก flange และการเปลี่ยน
แผ่นวัด มันครอบคลุมขนาดจาก 1~24~ประเภท 300# ถึง 1500#
และขนาด 1-12 หมวด 2500#
MSS SP-44
การมาตรฐานที่ใช้สําหรับความหนาบางและความแข็งแรงสูง
ช่วงจาก 12~60~ประเภท 150#~600# และสูงสุด 48~ประเภท 900#เท่านั้น
สําหรับฟลานจ์คอ blind และ welding
ตอบสนองกับ ASME ถึง 36 ดังนั้นพวกเขาสามารถใช้กับวาล์วและ
ปั๊มตาม ASME
ASME B1647
มาตรฐานนี้ครอบคลุมมาตรฐานก่อนหน้านี้ โดยเพิ่มมาตรฐานนี้ด้วยวัสดุ
ความดันและอุณหภูมิจาก ASME B165. คลาสประเภทคล้ายกับ
MSS-SP44 ประเภท B เหมือนกับ API 605
ASME B1620
ประกอบด้วยวัสดุ, ขนาดและการตราแหวนสําหรับเหล็ก 1/2 ถึง
24 กลุ่ม 150# ถึง 1500# และ 36 กลุ่ม 900#
API 6 A
API 6 มีการสร้างรายละเอียดสําหรับหัวบ่อน้ําและต้นคริสต์มาส
มันรวมถึงการมาตรฐานของขอบสับขัดที่มีมิติ
สามารถเปลี่ยนได้กับ ASME B16.5 แต่เพิ่มความละเอียดบางส่วนกับทุกขนาด
อย่างไรก็ตามเนื่องจากวัสดุ API มีความทนทานมากกว่า ความดันการทํางานสูงสุดของ
สหภาพ API / ASME จํากัดการที่ลดการทํางาน flange.
EN1092-1
มาตรฐานยุโรปนี้สําหรับชุดหนึ่งของ flanges ระบุความต้องการสําหรับเหล็กวงกลม
แฟลนจ์ในเครื่องหมาย PN PN 2,5 ถึง PN 400 และขนาดนามตั้งจาก DN 10 ถึง DN 4000
มาตรฐานยุโรปนี้กําหนดชนิดของ flange และแผ่นผนัง, ขนาด, ความละเอียด
ผ่าตัด, ขนาดของบอลท์, การทําปลายผิวผิวผ่าตัด, การตรา, วัสดุ, ความดัน / อุณหภูมิ
หน่วยความสามารถและหน่วยความหนักของ flange ประมาณ
สําหรับวัตถุประสงค์ของมาตรฐานยุโรปนี้ "แฟลนเจอร์" รวมถึงปลายและคอที่ลับ
มาตรฐานยุโรปนี้ใช้กับฟลานจ์ที่ผลิตตามวิธี
ที่อธิบายในตารางที่ 1 การเชื่อมต่อท่อที่ไม่มีการเติมน้ํามันอยู่นอกเขตใช้งานของมาตรฐานยุโรปนี้
การใช้งาน/การใช้
แฟลนจ์ คือวิธีการเชื่อมต่อท่อ, วาล์ว, ปั๊ม, และอุปกรณ์อื่น ๆ เพื่อสร้างท่อ
ระบบส่งน้ํา, คัน, อากาศ, ก๊าซและน้ํามัน
การตรวจสอบ หรือการปรับปรุง
