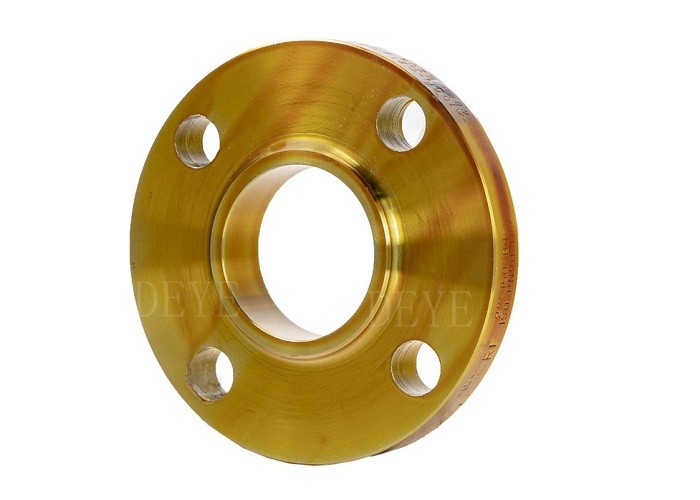

ANSI Hub Lap Joint LJ Flange กับ ANSI CL150LBS 1/2''-88'
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | PF-FL-SO14 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD10-USD100 each pcs |
| รายละเอียดการบรรจุ | กล่องไม้รมควัน |
| เวลาการส่งมอบ | 30 วันสำหรับการสั่งซื้อตามปกติ |
| เงื่อนไขการชำระเงิน | T/T, L/C, D/P |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มาตรฐาน | ASME B165, ASME B1647, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST | วัสดุ | A105, A105N, A350LF2, A182F22, F11, F56, F60, เหล็กไร้ขัด |
|---|---|---|---|
| ขนาด | 1/2" ((DN15)-88" ((DN2200) | ชนิด | สายคอสลัด, ลื่นบน, ตาบอด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัดยาว |
| ความดันระดับ | ประเภท 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | พื้นที่ | สีดํา สีเหลืองทอง สีเหลืองเย็น |
| เน้น | ANSI LJ แฟลนจ์,88 ใน LJ Flange,Flanges จุดยึด DN15 |
||
รายละเอียดสินค้า
ANSI Hub Lap Joint LJ Flange กับ ANSI CL150LBS
แฟลนจ์สับขาเป็นองค์ประกอบสององค์ประกอบ โดยมีปลายสับขาที่มีแฟลนจ์วงแหวนสับขาวางอยู่เหนือมัน
จุดปลายของสตับจะต่อรองกับท่อ และแหวนฟลันจ์สามารถหมุนให้ตรงกับฟลันจ์คู่
แฟลแลนจ์สับสะโพกคล้ายคลึงกับแฟลแลนจ์สลิก-ออน โดยความแตกต่างหลักคือมันมีรัศมีโค้งที่
ช่องเจาะและใบหน้าที่จะบ้านที่สับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับสับ
สถานการณ์ที่ต้องการการถอดรหัสบ่อยเพื่อการตรวจสอบ
ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด
| ชื่อสินค้า | ANSI LAP JOINT LJ FLANGES พร้อม CL150LBS 300LBS | |
| ชนิด | ผนัง, คอสลัด, สลิปบน, ตาปิด, จับตัวกระจก, ผ่าผ่าผ่าผ่า, การสลัดซ็อต, คอสลัดยาว, ผ่าผ่าผ่าผ่าผ่า, | |
| การปิดหน้า | RFหน้าเรียบ (FF), หน้ายก (RF), ข้อประเภทแหวน (RTJ) | |
| มาตรฐาน | ANSI | ANSI B16.5 ASME B16.47 ซีรี่ย์ A/B, API605, AWWAC207 |
| DIN | DIN 2631 DIN2632 DIN2543 DIN2502 2573 2527 2565 DIN2566 DIN 26412642, | |
| กอสท | GOST 12820-80,GOST 12821-80,ผีตาบอด | |
| EN | EN1092-1:2002 | |
| JIS | JIS B2220-2004, KS D3576, KS B6216, KS B1511-2007, JIS B2261; JIS B8210 | |
| BS | BS4504,BS10 ตาราง D/E | |
| UNI | UNI 2253-67, UNI 6091-67, UNI 2276-67, UNI 2280-67, UNI 6089-67 | |
| SABS | SABS 1123 | |
| วัสดุ | ANSI | CS A105/SA 105N |
| เหล็กสําหรับการใช้งานอุณหภูมิต่ํา: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| สแตนเลส SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 | ||
| เหล็กสแตนเลส: WHPY45/52/65/80/A 182 เกรด F 5, A 182 เกรด F 9, A 182 เกรด F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (แฟลนด์ตาบอดแว่นตา, แหวนสเปซ / แฟลนด์สเปด) | ||
| DIN | CS RST372;S235JR SS 304/304L,316/316L เหล็กไร้ขัดเหล็ก 1.4301, 1.4404, SAF2205, SAF2507, | |
| กอสท | CS CT20;16MN;SS 304/304L,316/316L | |
| EN | CS RST372;S235JR;C22.8SS 304/304L,316/316L | |
| JIS | CS SS400,SF440,SS 304/304L, 316/316L | |
| BS | CSRST372;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| UNI | CSRST372;S235JR;C22.8;Q235SS 304/304L,316/316L | |
| SABS | CSRST372;S235JR;Q235;SS 304/304L,316/316L | |
| ความดัน | ANSI | ประเภท 150, 300, 600, 900, 1500 2500 ปอนด์, ด้วยความหนาของ STD, SCH40, SCH80, SCH160 |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| กอสท | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA1000,1600,2500,4000 | |
| ขนาด | ANSI | 1/2 ราคา 60 ราคา |
| DIN | DN15-DN2000 | |
| กอสท | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| พื้นที่ | น้ํามัน สีดํา, ลานิช, สีเหลืองทอง, น้ํามันต่อต้านสนิม, การกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับการเคลือบทองแดงเป็นต้น | |
ลักษณะ / คุณสมบัติ
•เหล็กคาร์บอน flanges ไม่ควรใช้ในบริการที่สูงกว่า 425 °C
•การใช้งานในอุณหภูมิสูง: วัสดุสแตนเลสคาร์บอนแบบมาตรฐานคือ ASTM A 105 วัสดุที่สามารถ
ใช้สําหรับอุณหภูมิระหว่างลบ 29 °C และ 425 °C
•การใช้งานในอุณหภูมิต่ํา: แฟลเลนซ์เหล็กคาร์บอนที่ใช้สําหรับการใช้งานต่ํากว่า -29 °C
ความต้องการในการทดสอบการกระแทกของ ASME B 313.
•ASTM A 350-LF2 จะเป็นวัสดุมาตรฐานสําหรับการใช้งานอุณหภูมิต่ํา
•บริการผลผลิตสูง: แฟลนจ์เหล็กคาร์บอนความแข็งแรงสูง ASTM A694 ควรตรงกับ API Std 5L
ท่อเกรด X42 ถึง X65
•วัสดุสําหรับ flanges เหล็กเหล็กสแตนเลสต่ํา (11/4 Cr ∙ 1/2 Mo) จะเป็น ASTM A 182-F11
แฟลเลนจ์เหล็กสแตนเลสระหว่าง (11/2 Cr 5 Mo) จะเป็น ASTM A 182-F5
เทคโนโลยี / วิธีการใช้และติดตั้งชนิดของ flange ต่าง ๆ
เครื่องปั่น
พวกเขาถูกเชื่อมต่อกับท่อโดยการเชื่อมต่อ Butt
ใช้เมื่อการทดสอบ X-ray จําเป็นหรือเมื่อแรงหมุนผ่านสานต่อเป็นสูงสุด
คอยาวที่หันเหลี่ยม ทําให้การกระจายความเครียดได้ดีที่สุด
เครื่องลื่น
ชิ้นเหล็กประเภทนี้ถูกติดตั้งด้วยข้อมือเชื่อมสองข้อมือ, เลื่อนท่อเข้าไปใน
ดังนั้น ค่าติดตั้งจะต่ํากว่า ดังนั้นความแม่นยําที่จําเป็นสําหรับการตัดท่อจะน้อยลง
ผงผงผง
พวกเขามักจะติดตั้งกับท่อที่เคย threaded ก่อน, ในสถานที่
เราไม่แนะนําที่จะติดตั้งถ้ามีสูง
ความแตกต่างของความดันในระบบ
แฟลนจ์สับขา
พวกเขาเลื่อนบนการผสมผสาน
จําเป็นต้องถอนเพื่อทําความสะอาดหรือซ่อม
ลดลงเนื่องจากความสะดวกในการหมุน flange และการจัดเรียงการเจาะ
.
โซเก็ต WELD FLANGES
ชนิดของ flange นี้ได้รับการออกแบบโดยเฉพาะอย่างยิ่งสําหรับเส้นผ่าตัดขนาดเล็กต่ําและสูง
ความดัน ท่อถูกใส่ใน flange ขึ้นกับที่นั่งและ
สะสมกับลูกกลอง
สายตาบอด
Blind flanges ใช้สําหรับปลายท่อและพวกเขา bolted ไปยังใด ๆ ของด้านบน
ประเภท flange
คุณภาพของวัสดุ:
| ASTM การกําหนด |
ความแข็งแรงในการดึง | ขีดจํากัดความสามารถความยาวใน50 มิลลิเมตร | ความเครียด | บรีเนล | ชาร์พี - V | |||||||
| ความแข็ง (HB) |
พลังงาน J | อุณหภูมิการทดสอบ | ||||||||||
| คซิมิน | MPa | คซิมิน | MPa | % นาที | % นาที | นาที 1 ท่อทดสอบ |
ค่าเฉลี่ย 3 ท่อทดสอบ |
|||||
| A105 - 05 | ||||||||||||
| 70 | 485 | 36 | 250 | 22 | 30 | 187 สูงสุด | ||||||
| A182 - 07 | ||||||||||||
| คะแนน | F1 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 192 | ||||
| F5 | 70 | 485 | 40 | 275 | 20 | 35 | 143 - 217 | |||||
| F11 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 45 | 121 - 174 | |||||
| F11 Cl. 2 | 70 | 485 | 40 | 275 | 20 | 30 | 143 - 207 | |||||
| F11 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | 156 - 207 | |||||
| F22 Cl. 1 | 60 | 415 | 30 | 205 | 20 | 35 | 170 สูงสุด | |||||
| F22 Cl. 3 | 75 | 515 | 45 | 310 | 20 | 30 | ||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||||
| A350 - 04 | ||||||||||||
| คะแนน | LF1 LF2 Cl. 1 LF2 Cl. 2 |
60 - 85 70 - 95 70 - 95 |
415 - 585 485 - 655 485 - 655 |
30 36 36 |
3 4 3 4 3 4 |
205 250 250 |
25 22 22 |
38 30 30 |
สูงสุด 197 สูงสุด 197 สูงสุด 197 |
14 16 20 |
18 20 27 |
- 29 - 46 - 18 ปี |
| LF3 Cl. 1 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | สูงสุด 197 | 16 | 20 | -101 | ||
| LF3 Cl. 2 | 70 - 95 | 485 - 655 | 37.53 4 | 260 | 22 | 35 | สูงสุด 197 | 20 | 27 | -101 | ||
| A694 - 03 | ||||||||||||
| คะแนน | F42 | 60 | 415 | 42 | 290 | 20 | ||||||
| F52 | 66 | 455 | 52 | 360 | 20 | |||||||
| F56 | 68 | 470 | 56 | 385 | 20 | |||||||
| F60 | 75 | 515 | 60 | 415 | 20 | |||||||
| F65 | 77 | 530 | 65 | 450 | 20 | |||||||
| F70 | 82 | 565 | 70 | 485 | 18 | |||||||
กระบวนการผลิต
สัญลักษณ์ปริมาณ
ASME B165
นี้คือมาตรฐาน flange ที่ใช้มากที่สุดในโลกมาตรฐานรวม
แผ่นผงเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก
ความอนุญาต การตราและการทดสอบสําหรับ flanges
สําหรับขนาด 1/2~24 Class 150#, 300#, 400#, 600#, 900# & 1500# และ 1/2~
12 หมวด 2500#
ASME B1636
มาตรฐานนี้ใช้ได้กับฟลานจ์สําหรับการวัดการไหลผ่านด้วยแผ่นช่อง
ASME B16.36 flanges มีขนาดเดียวกับ B16.5 flanges ยกเว้นความหนาขั้นต่ํา
ที่เพิ่มขึ้นเพื่ออนุญาตช่องการวัด
นอกจากนี้ช่องสองและ bolts ทําให้การแยก flange และการเปลี่ยน
แผ่นวัด มันครอบคลุมขนาดจาก 1~24~ประเภท 300# ถึง 1500#
และขนาด 1-12 หมวด 2500#
MSS SP-44
การมาตรฐานที่ใช้สําหรับความหนาบางและความแข็งแรงสูง
ช่วงจาก 12~60~ประเภท 150#~600# และสูงสุด 48~ประเภท 900#เท่านั้น
สําหรับฟลานจ์คอ blind และ welding
ตอบสนองกับ ASME ถึง 36 ดังนั้นพวกเขาสามารถใช้กับวาล์วและ
ปั๊มตาม ASME
ASME B1647
มาตรฐานนี้ครอบคลุมมาตรฐานก่อนหน้านี้ โดยเพิ่มมาตรฐานนี้ด้วยวัสดุ
ความดันและอุณหภูมิจาก ASME B165. คลาสประเภทคล้ายกับ
MSS-SP44 ประเภท B เหมือนกับ API 605
ASME B1620
ประกอบด้วยวัสดุ, ขนาดและการตราแหวนสําหรับเหล็ก 1/2 ถึง
24 กลุ่ม 150# ถึง 1500# และ 36 กลุ่ม 900#
API 6 A
API 6 มีการสร้างรายละเอียดสําหรับหัวบ่อน้ําและต้นคริสต์มาส
มันรวมถึงการมาตรฐานของขอบสับขัดที่มีมิติ
สามารถเปลี่ยนได้กับ ASME B16.5 แต่เพิ่มความละเอียดบางส่วนกับทุกขนาด
อย่างไรก็ตามเนื่องจากวัสดุ API มีความทนทานมากกว่า ความดันการทํางานสูงสุดของ
สหภาพ API / ASME จํากัดการที่ลดการทํางาน flange.
EN1092-1
มาตรฐานยุโรปนี้สําหรับชุดหนึ่งของ flanges ระบุความต้องการสําหรับเหล็กวงกลม
แฟลนจ์ในเครื่องหมาย PN PN 2,5 ถึง PN 400 และขนาดนามตั้งจาก DN 10 ถึง DN 4000
มาตรฐานยุโรปนี้กําหนดชนิดของ flange และแผ่นผนัง, ขนาด, ความละเอียด
ผ่าตัด, ขนาดของบอลท์, การทําปลายผิวผิวผ่าตัด, การตรา, วัสดุ, ความดัน / อุณหภูมิ
หน่วยความสามารถและหน่วยความหนักของ flange ประมาณ
สําหรับวัตถุประสงค์ของมาตรฐานยุโรปนี้ "แฟลนเจอร์" รวมถึงปลายและคอที่ลับ
มาตรฐานยุโรปนี้ใช้กับฟลานจ์ที่ผลิตตามวิธี
ที่อธิบายในตารางที่ 1 การเชื่อมต่อท่อที่ไม่มีการเติมน้ํามันอยู่นอกเขตใช้งานของมาตรฐานยุโรปนี้
การใช้งาน/การใช้
แฟลนจ์ คือวิธีการเชื่อมต่อท่อ, วาล์ว, ปั๊ม, และอุปกรณ์อื่น ๆ เพื่อสร้างท่อ
ระบบส่งน้ํา, คัน, อากาศ, ก๊าซและน้ํามัน
การตรวจสอบ หรือการปรับปรุง
