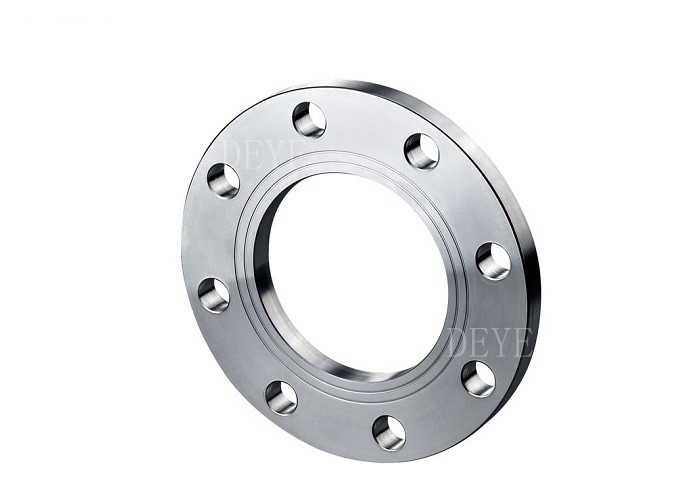

พล็อตวงแหวนเหล็กไร้ขัดท่อ Flange กับหน้าเรียบ FF
| สถานที่กำเนิด | จีน |
|---|---|
| ชื่อแบรนด์ | DEYE |
| ได้รับการรับรอง | ISO9001:2015 PED |
| หมายเลขรุ่น | ZJD-F-PL12 |
| Document | Product Brochure PDF |
| จำนวนสั่งซื้อขั้นต่ำ | 10PCS |
| ราคา | USD2-USD100 each |
| รายละเอียดการบรรจุ | กล่องไม้รมควัน |
| เวลาการส่งมอบ | 25-30 วันสำหรับการสั่งผลิต |
| เงื่อนไขการชำระเงิน | T/T, L/C, D/P |
| สามารถในการผลิต | 200 ตันในแต่ละเดือน |
ติดต่อฉันเพื่อรับตัวอย่างและคูปองฟรี
วอทส์แอพพ์:0086 18588475571
วีแชท: 0086 18588475571
สกายเป: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| มาตรฐาน | ASME B165, ASME B1647, API 6A, EN 1092-1, BS 4504, BS 10, DIN, JIS, GOST | วัสดุ | SS316, SS316L, SS304/304L, ดูเพล็กซ์ SS UNS31803, UNS32750, 904L, INCONEL625, |
|---|---|---|---|
| ขนาด | 1/2′′ (DN15) ~ 48′′ (c) | ชนิด | สายคอสลัด, ลื่นบน, ตาบอด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัด, สายคอสลัดยาว |
| ความดันระดับ | ประเภท 150, 300, 400, 600, 900, 1500, 2500; PN 6, PN 10, PN 16, PN 25, PN 40, PN 63, PN 100, PN 160, | ||
| เน้น | DN1200 ท่อสแตนเลส,DN15 สแตนเลสท่อ flange,SS316L แฟลนจ์เหล็กไร้ขัด |
||
รายละเอียดสินค้า
โลหะไร้ขัดแหวนแผ่น Flanges With Flat Face FF
แฟลนจ์แผ่นคือแผ่นแผ่นกลมที่ผสมกับปลายของท่อและทําให้มันสามารถพับกับท่ออื่นได้
โดยทั่วไปใช้ในหลอดน้ําและน้ํา, สองแผ่น flanges จะ bolted กันพร้อมกับถุงกันในระหว่างพวกเขา
Flat flanges สามารถเรียกว่า Ring Flanges ได้ ตอบสนองมาตรฐานของ AWWA C207, DIN2576, DIN2502, DIN2501,
มันสามารถผลิตได้ตามแบบที่กําหนดเอง ความหนาสามารถยืดหยุ่นได้ และช่องขอบสามารถเจาะได้ตามการวาดของลูกค้า
แฟลนจ์แผ่นสามารถออกแบบเป็นวัสดุจากเหล็กคาร์บอนและเหล็กไร้ขัดเหล็กได้ทั้งในรูปแบบโกหกและหล่อ
ข้อมูลสินค้า / คําอธิบายสินค้า / ข้อมูลพื้นฐาน / รายละเอียด
| ชื่อสินค้า | ผนังเหล็กไร้สแตนเลสวงแหวน FLANGE ด้วยหน้าเรียบ FF | |
| ชนิด |
● แฟลนส์ ผ้ามืด สแตนเลส ● ผ้าม่าน แว่นตา สแตนเลส ● โครงการ โครงการ โครงการ โครงการ โครงการ ● แฟลนซ์ โฮริฟซ์ สแตนเลส ● แฟลนส์ ที่ ติด ติด กัน ได้ จาก สแตนเลส ● เครื่อง ปั่น โซค็อต สแตนเลส ● แฟลนส์ คอ โลหะ ไม่ เหล็ก ● แฟลนส์ แบบ แบน จาก เหล็ก ไม่ หมัก ● แฟลนส์ แบบ ล็อส ● แฟลนส์ ที่ มี หมวด จาก สแตนเลส ● แฟลนส์ จับ จับ จับ จับ จับ จับ ● สแตนเลส ลด กลม ● แฟลนส์ คอ สะพาย สแตนเลส ซีรี่ย์ A หรือ B ● แฟลนส์ สี่เหลี่ยม จาก เหล็ก ไม่ เหล็ก ● ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ช่อง ● แฟลนซ์ สปาย สแตนเลส ● แฟลนจ์สแตนเลส ● แฟลนส์ หน้า ที่ ยก ขึ้น จาก สแตนเลส ● แฟลนส์ RTJ สแตนเลส ● แหวน ระยะ ระยะ ระยะ |
|
| การปิดหน้า | ใบหน้าเรียบ (FF), ใบหน้ายกขึ้น (RF), สายต่อประเภทแหวน (RTJ), LM, TF, GF | |
| วัสดุ | ANSI | สแตนเลส SS 304/304L,316/316L, SS321, SS347H, SS316TI, SS304HM SS316H, 904L, UNS31803, UNS32750, UNS32760 |
| เหล็กสแตนเลส: WHPY45/52/65/80/A 182 เกรด F 5, A 182 เกรด F 9, A 182 เกรด F 11, F 12, F22, F91, A694 F42, F46, F48, F50, F52, F56, F60, F65, F70, A51660, 65, 70 (แฟลนด์ตาบอดแว่นตา, แหวนสเปซ / แฟลนด์สเปด) | ||
| เหล็กสําหรับการใช้งานอุณหภูมิต่ํา: A 350 Grade LF 1, A350LF2, A350LF4, A350LF6, A350LF8. CL1/CL2, LF3 CL1/CL2, | ||
| การใช้ปกติ: CS A105/SA 105N | ||
| DIN | SS 304/304L 316/316L สแตนเลส 1.4301, 1.4404, SAF2205, SAF2507, CS RST372;S235JR | |
| กอสท | SS 304/304L,316/316L CS CT20;16MN | |
| EN | SS 304/304L 316/316L CS RST372;S235JR;C22.8 | |
| JIS | SS 304/304L, 316/316L CS SS400,SF440, | |
| BS | SS 304/304L 316/316L CSRST372;S235JR;C22.8;Q235 | |
| UNI | ซี เอส เอส 304 / 304L 316 / 316L SRST372;S235JR;C22.8;Q235 | |
| SABS | 304/304L,316/316L CSRST372;S235JR;Q235 | |
| ความดัน | ANSI | ประเภท 150, 300, 600, 900, 1500 2500 ปอนด์, ด้วยความหนาของ Sch10s, SCH40s, SCH80s, SCH160s |
| DIN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| กอสท | PN6,PN10,PN16,PN25 | |
| EN | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| JIS | 1K,2K,5K,10K,16K,20K,30K,40K | |
| BS | PN6,PN10,PN16,PN25,PN40,PN64,PN100 | |
| UNI | PN6,PN10,PN16,PN25,PN40 | |
| SABS | 600KPA1000,1600,2500,4000 | |
| ขนาด | ANSI | 1/2 ราคา 60 ราคา |
| DIN | DN15-DN2000 | |
| กอสท | DN10-DN1600 | |
| EN | DN15-DN2000 | |
| JIS | 15A-1500A | |
| BS | DN15-DN2000 | |
| UNI | DN10-DN2000 | |
| SABS | DN10-DN600 | |
| พื้นที่ | น้ํามัน สีดํา, ลานิช, สีเหลืองทอง, น้ํามันต่อต้านสนิม, การกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับการเคลือบทองแดงเป็นต้น | |
Flanges รายละเอียดและประเภทต่าง ๆ
ASME/ANSI B16. 5:
ผ่าตัดคอผ่าตัด, ผ่าตัดคอผ่าตัด, ผ่าตัดคอผ่าตัด,
โซเก็ต WELD FLANGE ลาปจอห์น FLANGE ใย FLANGE วงแหวนชนิด
ระดับความดัน 150300,400. 600.900,1500,2500
ASME/ANSI B16.47 :
การปั่นคอ flange, Blind flanges
ประเภทความดัน: 75150. 300, 400600,900
สินค้า:36:
กลมลวดผ่าตัดคอ FL ANGE, SLIPON FLANGE, FLANGE Threaded
ความดันแคส: 300, 400600,900, 1500,2500
AWWAC207
เครื่องขัดแหวนเหล็กมาตรฐาน AWWA ประเภท B* (86 psi)
เครื่องขัดแหวนเหล็กแบบ AWWA ประเภท D* (175-150psi)
กล่องเหล็กสแตนเลสสแตนเลส AWWA ประเภท D* (175-150 psi)
เครื่องปรับระดับสแตนเลสแบบ AWWA ประเภท E* (275psi)
AWWA แฟลเลนจ์แหวนเหล็กมาตรฐาน ประเภท E* (275psi) แฟลเลนจ์ตาบอด 275PSI
AWWA แฟลเลนส์แหวนเหล็กมาตรฐาน ประเภท F* (300psi) แฟลเลนส์ตาบอด 300PSI
MSS-SP-44
การเชื่อมแหลมคอ, แหลมตาบอด TO ANSI B16.47 SERIES A
ประเภทความดัน: 75150. 300, 400600,900
JIS B2220/B2291:
ผ่าตัดคอสลัด, ผ่าตัดฮับสลิปปอน, ผ่าตัดสลิปปอน, ปิดผ่าตัด
สแควร์ แฟลนซ์
ประเภทความดัน:5K.10K 16K 20K 30K
BS4504SEC31
ผ่าตัดคอสลัด (111/134) ผ่าตัดคอสลัด (112),
สายลวดลายของเส้นใยหุ้ม (113) สายลวดลายของปลายท่อ (133) สายลวดลายของแผ่น (101)
แผ่นแผ่นลอย (102) แผ่นแผ่นลอยด้วยแผ่นคอเชื่อม (104). แผ่นแผ่นว่าง
(105)
ประเภทความดัน: PN2.5 ถึง PN 40
BS1560:
โซเก็ต โซเก็ต โซเก็ต โซเก็ต โซเก็ต โซเก็ต
สกรูบบอส แฟลนจ์, แฟลนจ์ล็อป
ประเภทความดัน: 150300,400,600,900, 1500,2500
BS 10:
หมุนหมุนหมุนหมุนหมุน
สลิปปอนบอส แฟลนจ์ แฟลนจ์บอด
ตาราง: D.E,F,H
DIN FLANGE:
DIN2573.DIN2576.DIN2641891 DIN2642.DIN2655.DIN2656,DIN2632 DIN263.DIN2634
DIN2635.DIN2636.DIN2637.DIN2638.DIN2673
ความดันจาก PN 6 ถึง PN 320
AFNOR NFE 29-203:
PLATE FLANGE (01), LOOSE PLAT ATE FLANGE (02, ราคาถูกของเครื่องยนต์03.04) ด้านตาบอด (05)
การปั่นคอ flange (111), กระดานสลิปบน flange (12)
ขอบผ่าตัดโซเก็ตแบบฮับเบด (HUBBED SOCKET WELDING FLANGE) ((14)
สายด่วน
ประเภทความดัน: ISO-PN 2.5TO PN420
EN 092-1
โฟลเลนจ์ SO (ประเภท 01) LOOSE โฟลเลนจ์ (ประเภท 02, 04) โฟลเลนจ์บอด (ประเภท 05)
เครื่องปั่นคอ (ประเภท 11) เครื่องสลิกบนคอ (ประเภท 12) เครื่องสกรู (ประเภท 13)
เครื่องปรับปรุงความหนาว
ประเภทความดัน: PN2.5 ถึง PN100
ASME/ANSI B16.9/MSS SP-43: STUB END ประเภท: A,B,C
UNI2253-67, UNI6091-67, UNI2276-67, UNI2280-67, UNI6089-67 PN6,PN10,PN16,PN25,PN40
กสท. 12820-80 กสท. 12821-80โกสต์บลินด์
PN6,PN10,PN16,PN25,PN40,PN63,PN100,PN150,PN250
SABS1123
เทคโนโลยี / วิธีการใช้และติดตั้งชนิดของ flange ต่าง ๆ
เครื่องปั่น
พวกเขาถูกเชื่อมต่อกับท่อโดยการเชื่อมต่อ Butt
ใช้เมื่อการทดสอบ X-ray จําเป็นหรือเมื่อแรงหมุนผ่านสานต่อเป็นสูงสุด
สายคอยาวที่คอนเปอร์ ทําให้การกระจายความเครียดได้ดีที่สุด
เครื่องลื่น
ชิ้นเหล็กประเภทนี้ถูกติดตั้งด้วยข้อมือเชื่อมสองข้อมือ, เลื่อนท่อเข้าไปใน
ดังนั้น ค่าติดตั้งจะต่ํากว่า ดังนั้นความแม่นยําที่จําเป็นสําหรับการตัดท่อจะน้อยลง
ผงผงผง
พวกเขามักจะติดตั้งกับท่อที่เคย threaded ก่อน, ในสถานที่
เราไม่แนะนําที่จะติดตั้งถ้ามีสูง
ความแตกต่างของความดันในระบบ
แฟลนจ์สับขา
พวกเขาเลื่อนบนการผสมผสาน
จําเป็นต้องถอนเพื่อทําความสะอาดหรือซ่อม
ลดลงเนื่องจากความสะดวกในการหมุน flange และการจัดเรียงการเจาะ
.
โซเก็ต WELD FLANGES
ชนิดของ flange นี้ได้รับการออกแบบโดยเฉพาะอย่างยิ่งสําหรับเส้นผ่าตัดขนาดเล็กต่ําและสูง
ความดัน ท่อถูกใส่ใน flange ขึ้นกับที่นั่งและ
สะสมกับลูกกลอง
สายตาบอด
Blind flanges ใช้สําหรับปลายท่อและพวกเขา bolted ไปยังใด ๆ ของด้านบน
ประเภท flange
วัสดุจากสแตนเลสที่ใช้ปกติ
คุณภาพของวัสดุ: องค์ประกอบทางเคมี
| การออกแบบ ASTM | การวิเคราะห์ใน % max | |||||||
| C | Mn | ใช่ | P | S | Cr | นี | โม | |
| F304 L F316 F316L F321 |
0.030 0.08 0.030 0.08 |
2.00 2.00 2.00 2.00 |
1.00 1.00 1.00 1.00 |
0.045 0.045 0.045 0.045 |
0.030 0.030 0.030 0.030 |
18.00 - 2000 16.00 - 18.00 16.00 - 18.00 17.00 - 1900 |
8.00 - 1300 10.00 - 1400 10.00 - 1500 9.00 - 1200 |
20.00 - 3.00 20.00 - 3.00 |
| การออกแบบ ASTM | ความแข็งแรงในการดึง | ขีดจํากัดความสามารถความยาวใน50 มิลลิเมตร | ความเครียด | บรีเนล | ชาร์พี - V | |||||
| ความแข็ง (HB) |
พลังงาน J | อุณหภูมิการทดสอบ | ||||||||
| คซิมิน | MPa | คซิมิน | MPa | % นาที | % นาที | นาที 1 ท่อทดสอบ |
ค่าเฉลี่ย 3 ท่อทดสอบ |
|||
| A182 - 07 | ||||||||||
| F304 | 751 | 5151 | 30 | 205 | 30 | 50 | 156 - 207 | |||
| F304L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F316 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
| F316L | 702 | 4852 | 25 | 170 | 30 | 50 | ||||
| F321 | 751 | 5151 | 30 | 205 | 30 | 50 | ||||
ขนาดความหนา
สารประกอบทางเคมี %
| C≤ | Si ≤ | Mn≤ | P ≤ | S ≤ | Cr | นี | โม | คู | N |
| 0.03 | 1.0 | 2.0 | 0.03 | 0.02 | 22-23 | 4.5-6.5 | 30.0-3.50 | / | 0.14-0.2 |
ผลงานทางกายภาพ
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน |
| ความแข็งแรงในการดึง | อุณหภูมิห้อง | ความแข็งแรงของผลผลิต s≥ | 450 Mpa |
| ความแข็งแรงในการดึง h ≥ | 620 Mpa | ||
| ความยาว % > | 25 | ||
| การลดพื้นที่ | / | ||
| ค่าผลกระทบ KV ((J) | อุณหภูมิห้อง | ด้านข้าง | / |
| ความแข็ง Brinell | อุณหภูมิห้อง | ≤ | 290 |
| ความแข็ง Rockwell | อุณหภูมิห้อง | ≥ | / |
SAF2507 ((UNS32750)
สารประกอบทางเคมี %
| c ≤ | Si≤ | Mn≤ | P≤ | S≤ | Cr | นี | โม | Cu≤ | N |
| 0.03 | 0.8 | 1.2 | 0.03 | 0.015 | 24-26 | 60.0-8.0 | 3.0-50 | 0.5 | 0.24-0.32 |
ผลงานทางกายภาพ
| วัตถุทดสอบ | ทดสอบความร้อน | ผลงาน | ข้อมูลมาตรฐาน | |
| ความยืดหยุ่น | อุณหภูมิห้อง | ความแข็งแรง | Ø≤55 Rm≥ | 550 Mpa |
| Ø > 55 Rm≥ | 515 Mpa | |||
| ความแข็งแรงในการดึง | Ø≤55 R0.002 ≥ | 800 MPa | ||
| Ø > 55 R0.002≥ | 760 Mpa | |||
| ความยาว A% ((4D) > | Ø≤55 ≥ | 15 | ||
| Ø > 55 ≥ | 15 | |||
| ความแข็งของบรีเนล HB | อุณหภูมิห้อง | Ø≤5 ≤ | 310 | |
| Ø > 55 ≤ | 310 | |||
กระบวนการผลิต flange / ขั้นตอนการผลิต
การใช้งาน/การใช้
แฟลนจ์ (Flanges) เป็นวิธีการเชื่อมต่อท่อ, วาล์ว, ปั๊ม และอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อเพื่อส่งน้ํา, คัน, อากาศ, ก๊าซ และน้ํามันการตรวจสอบหรือการปรับปรุง
รูปถ่ายสําหรับขนส่ง
แฟลนจ์สลิสบน CL150LBS แฟลนจ์สลีนด์ 1500LBS RJ แฟลนจ์สลีนด์ CL2500LBS
